Equipos de Rayos X Dentales: Tipos y Funcionamiento

La radiología dental es una técnica diagnóstica esencial que utiliza rayos X para obtener imágenes detalladas de los dientes, las mandíbulas y las estructuras circundantes. Su principal objetivo es detectar problemas como caries, infecciones y anomalías óseas que no son visibles a simple vista. En la práctica odontológica moderna, este método se ha convertido en una herramienta indispensable, permitiendo a los odontólogos ver lo que a simple vista es imposible detectar.

Las radiografías dentales son imágenes obtenidas mediante el uso de rayos X, que permiten a los odontólogos ver las estructuras internas de la boca, como los dientes, huesos maxilares y tejidos circundantes. Este método de diagnóstico es fundamental en la odontología dado que ayuda a identificar problemas que no son visibles durante un examen clínico regular.

La tecnología de rayos X funciona emitiendo una pequeña cantidad de radiación que atraviesa el cuerpo del paciente y es capturada en una película especial o, en el caso de las radiografías digitales, en un sensor electrónico. Las distintas estructuras del cuerpo absorben los rayos X en diferentes grados: los dientes y huesos absorben más radiación y aparecen más blancos en la imagen resultante, mientras que los tejidos blandos y las cavidades absorben menos radiación y aparecen más oscuros.

Las radiografías dentales son esenciales para detectar caries ocultas, identificar infecciones en las raíces, evaluar la pérdida ósea causada por la enfermedad periodontal, planear tratamientos de ortodoncia y detectar quistes y tumores. Al ofrecer una visión detallada de la estructura interna de la boca, permiten diagnósticos precisos y una planificación de tratamientos efectiva, asegurando una atención de alta calidad para los pacientes.

Con el avance tecnológico, la radiografía digital se ha introducido, ofreciendo imágenes de alta resolución con una exposición a la radiación considerablemente menor. Gracias a estas imágenes, los dentistas pueden detectar problemas en una etapa temprana, identificar caries ocultas, evaluar la salud de los tejidos óseos y determinar la ubicación ideal para implantes. Además, facilita la planificación de tratamientos ortodónticos y la supervisión de intervenciones complejas.

En radiología dental, la seguridad es primordial. Se siguen normativas y protocolos estrictos para minimizar la exposición a la radiación. Para garantizar la seguridad tanto del paciente como del personal, se aplican varias medidas prácticas. Por ejemplo, se recomienda a los pacientes utilizar delantales plomados y gafas de protección durante el procedimiento.

En esta guía, exploraremos en detalle el fascinante mundo de la radiografía dental. Analizaremos los diferentes tipos de radiografías disponibles, explicando para qué se utiliza cada una y cómo contribuyen al diagnóstico y tratamiento de diversas condiciones dentales. También revisaremos los requisitos para realizar una radiografía dental, incluyendo el equipo y la preparación necesarios. Además, destacaremos las precauciones importantes a tomar, la relevancia de las radiografías en la práctica odontológica y cómo han evolucionado con los avances tecnológicos, mejorando tanto la precisión del diagnóstico como la seguridad del paciente.

Tipos de Radiografías Dentales

Se clasifican en dos grandes grupos, intraorales y extraorales.

Radiografías Intraorales

Las radiografías intraorales son aquellas en las que la película o el sensor se coloca dentro de la boca. Son las más comunes y detalladas, proporcionando una visión precisa de los dientes y las estructuras adyacentes.

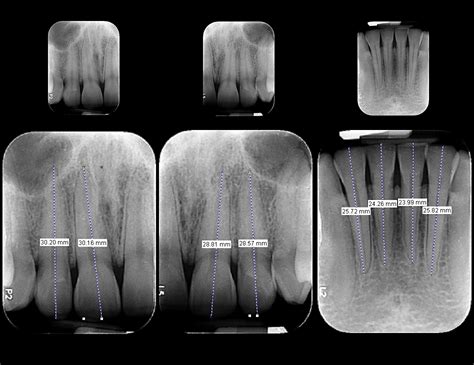

• Radiografías periapicales: Muestran el diente completo, desde la corona hasta la raíz, y el hueso circundante.
• Radiografías interproximales o de aleta de mordida (bitewing): Permiten observar las coronas de los dientes superiores e inferiores en una misma imagen, enfocándose en las áreas de contacto entre dientes.
• Radiografía Oclusal: Muestran una vista amplia del maxilar o la mandíbula, lo que facilita la observación de dientes en desarrollo, fracturas o cuerpos extraños.

Las radiografías intraorales con película son una modalidad de diagnóstico en la que se utiliza una película sensible a los rayos X para obtener imágenes de los dientes, las raíces dentales y los tejidos óseos circundantes. En este procedimiento, la película se coloca directamente dentro de la cavidad oral, generalmente entre los dientes y las encías, mientras que una fuente de rayos X emite radiación sobre la zona a explorar. Después de cada exposición, la película debe ser procesada (revelada) en un proceso químico que permite que la imagen latente se convierta en una imagen visible. Una vez revelada, la película se convierte en un registro único y definitivo de esa radiografía específica.

En esta modalidad, se utiliza tecnología digital para capturar y procesar imágenes. Las placas de fósforo están hechas de un material sensible a la radiación, similar a la película tradicional, pero con la ventaja de que pueden almacenar temporalmente la información capturada por los rayos X. Durante el procedimiento, la placa se coloca dentro de la cavidad oral, de la misma manera que una película convencional, pero en lugar de ser revelada químicamente, la imagen es leída mediante un escáner especial. Este escáner digitaliza la imagen almacenada en la placa y la transfiere a un sistema informático, donde puede ser visualizada, almacenada y procesada para su diagnóstico y análisis posterior.

Los sensores digitales de radiografía directa (DR) son dispositivos electrónicos que capturan imágenes de rayos X y las convierten directamente en señales digitales. A diferencia de los sistemas convencionales (como las películas tradicionales o las placas de fósforo), estos sensores no requieren ningún tipo de revelado físico ni escaneo posterior.

Los tamaños de las radiografías intraorales son prácticamente los mismos para las películas tradicionales, sensores digitales y placas de fósforo, la numeración de los dispositivos varía ligeramente dependiendo de la tecnología. Las películas tradicionales y las placas de fósforo comparten una numeración similar, mientras que los sensores digitales a menudo tienen una numeración diferente, pero en general, los tamaños corresponden a las mismas categorías de diagnóstico, como dientes anteriores, dientes posteriores y arcadas grandes.

Películas tradicionales y Placas de fosforo.

• Tamaño 0: Diseñado para niños pequeños.
• Tamaño 1: Adecuado para niños mayores y algunos adultos con bocas pequeñas.
• Tamaño 3: Más largo que el tamaño 2.

Sensor

• Sensor Tipo 0: Este tamaño es el más pequeño y se utiliza principalmente para pacientes pediátricos debido a sus bocas más pequeñas. También es útil en áreas muy reducidas donde los sensores de mayor tamaño no caben cómodamente.
• Sensor Tipo 1: Este tamaño se utiliza para capturar imágenes de dientes anteriores en adultos. Es una opción intermedia que proporciona un buen equilibrio entre comodidad y cobertura de la zona a radiografiar.
• Sensor Tipo 2: Este es el tamaño más comúnmente utilizado tanto para niños mayores como para adultos. Es el tamaño estándar y cubre la mayoría de las necesidades de diagnóstico intraoral, incluyendo periapicales y bitewings.
• Sensor Tipo 3: Este tamaño no es tan comúnmente utilizado, pero es ideal para capturas bitewing extendidas. Permite obtener más información de áreas más grandes en una sola imagen, lo que puede ser práctico para ciertos diagnósticos periodontales y detección de caries interproximales.

Alta precisión y detalle: Proporcionan imágenes de alta resolución, lo que permite observar detalles minuciosos de los dientes, las raíces y las estructuras óseas circundantes.

Radiografías Extraorales

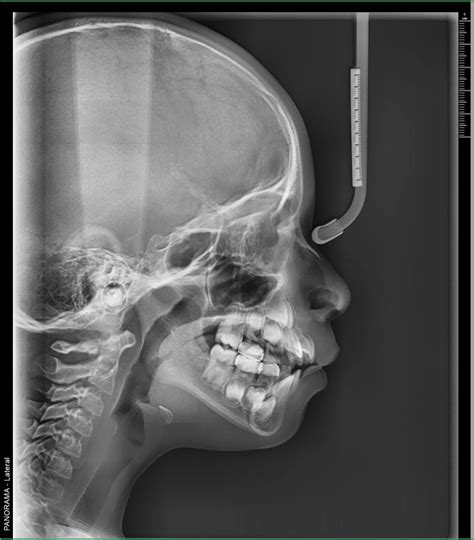

Las radiografías extraorales son técnicas de diagnóstico por imagen en odontología en las que el sensor o película radiográfica se coloca fuera de la boca del paciente. Es fundamental para los análisis cefalométricos que determinan la posición y alineación de los dientes, así como la relación entre los maxilares y el cráneo.

Equipamiento y Materiales Necesarios

Para obtener radiografías de calidad, a parte de las películas o sensores, es fundamental contar con el equipamiento adecuado y los materiales complementarios. A continuación, se describen los elementos clave que garantizan una toma de imágenes radiográficas eficaz, segura y precisa.

• Máquina de Rayos X Dental: Es el equipo principal que emite los rayos X necesarios para crear las imágenes.
• Delantales de Plomo: Son utilizados por el paciente para proteger las áreas no irradiadas, como la zona abdominal, del impacto de los rayos X. Están hechos de plomo o materiales equivalentes que bloquean eficazmente la radiación.
• Protectores de Tiroides: Son dispositivos de protección que se colocan alrededor del cuello del paciente para proteger la tiroides, una glándula particularmente sensible a la radiación.
• Posicionadores de radiografía: Son dispositivos utilizados para colocar y mantener la película o el sensor en la posición correcta dentro de la boca del paciente. Los posicionadores ayudan a garantizar que las imágenes sean precisas y reproducibles, reduciendo la necesidad de repetir las radiografías debido a errores de posicionamiento.
• Procesador de imágenes: En el caso de las radiografías digitales, un procesador de imágenes es necesario para visualizar y analizar las radiografías en una computadora.
• Revelado (en sistemas analógicos): Liquido revelador para el proceso de radiografías analógicas.

Radiología Dental Portátil

Los equipos radiográficos dentales portátiles (ERDP) son dispositivos transportables e inalámbricos cuyo uso se ha masificado. Los ERDP se diferencian de los equipos radiográficos fijos en que tienen una batería recargable y un blindaje externo de retrodispersión. Además, el miliamperaje es menor en ERDP, por lo que los tiempos de exposición son mayores.

La forma de uso del ERDP para disminuir el riesgo de exposición a radiaciones ionizantes del operador es sostenerlo a la distancia de un antebrazo del cuerpo manteniendo la emisión del rayo central paralela al piso. La amplia variedad de ERPD y su distinta forma de uso, implica un potencial mayor riesgo de exposición a radiación al operador.

Recomendaciones para el uso correcto de ERDP

• Usar angulación vertical de 0° en relación con el piso para el correcto funcionamiento del disco de acrílico plomado de retrodispersión.
• El operador usó como elementos de protección personal blindados (EPPB): delantal, collar tiroideo, guantes y lentes.
• Para mayor protección, es recomendable que el operador use protecciones adicionales como guantes plomados, delantal plomado y collar tiroideo.

Es importante considerar que el blindaje externo de retrodispersión determina un área de protección al operador de tamaño suficiente para que el cuerpo completo del operador quede protegido. Esta área de protección puede variar en forma y tamaño según la estatura del operador y el largo del brazo del operador.

Tabla 1. Dosis efectiva anual según angulación vertical y carga de trabajo

Avances en Radiología Dental

La radiología dental ha avanzado significativamente en las últimas décadas, gracias a la adopción de tecnologías innovadoras que han transformado la obtención, procesamiento y análisis de imágenes. En la práctica odontológica moderna, la radiografía dental se ha convertido en una herramienta indispensable. Estas imágenes permiten a los odontólogos ver lo que a simple vista es imposible detectar, proporcionando una visión detallada de la estructura interna de los dientes, huesos y tejidos circundantes. Esto es crucial para el diagnóstico preciso de enfermedades y condiciones dentales, así como para la planificación de tratamientos efectivos. Desde la detección temprana de caries hasta la evaluación de problemas periodontales y la planificación de tratamientos de ortodoncia, las radiografías son fundamentales para ofrecer una atención de calidad a los pacientes.

Destacan los sistemas digitales, que permiten obtener imágenes de alta resolución al instante, y las técnicas tridimensionales como la tomografía computarizada de haz cónico, que brindan una visión completa de las estructuras orales y maxilofaciales. La integración de software especializado y herramientas de inteligencia artificial ha facilitado la detección automática de patologías y una planificación más precisa de tratamientos complejos, como implantes y ortodoncia.
