Los cierrapuertas son dispositivos mecánicos diseñados para cerrar una puerta de manera controlada después de ser abierta. Son esenciales en lugares que requieren un cierre seguro y automático, como comunidades, oficinas, hospitales, centros comerciales y viviendas. Además de su funcionalidad, aportan seguridad y aseguran el cierre en caso de incendios.
¿Qué es un Cierrapuertas?
Un muelle cierrapuertas, también conocido como dispositivo de control de cierre de puertas, es un terminal mecánico con un brazo hidráulico que permite que una puerta se cierre automáticamente después de abrirse. Estos dispositivos son cruciales para el cierre seguro de puertas que deben cerrarse de forma controlada, especialmente en situaciones de incendio.
¿Cómo Funciona un Cierrapuertas?
Inicialmente, los cierrapuertas eran simples resortes unidos a la puerta y al marco. Hoy en día, los cierrapuertas manuales utilizan la presión del aire y la energía almacenada, mientras que los automáticos son controlados electrónicamente para abrir y cerrar la puerta de forma segura y sin esfuerzo.
Funciones Principales de un Cierrapuertas
- Retenedor: Permite bloquear el cierre de la puerta en áreas con paso frecuente de personas. No es adecuado para puertas cortafuegos.
- Regulación Hidráulica de Cierre: Ajusta la velocidad de cierre de la puerta mediante una válvula.
- Regulación del Muelle: Permite aplicar mayor o menor empuje al abrir la puerta, dependiendo del peso y tamaño de la misma.
- Regulación de la Apertura (Backcheck): Atenúa la velocidad de la puerta al abrirse, útil en áreas con corrientes de aire.
- Regulación del Retraso en el Cierre: Proporciona tiempo adicional antes de que la puerta se cierre, beneficioso para personas con movilidad reducida.
- Regulación del Golpe Final: Acelera el cierre de la puerta en los últimos grados para asegurar un cierre correcto, especialmente en cerraduras que requieren un buen empuje.
Tipos de Cerraduras
Normativa Aplicable a los Cierrapuertas
La normativa específica para los cierrapuertas es la norma UNE-EN 1154:2003: Herrajes para la edificación. Dispositivos de cierre controlado de puertas. Requisitos y métodos de ensayo.
Para cierrapuertas en puertas cortafuego, se aplican las siguientes normativas:
- UNE-EN 1154:2003: Herrajes para la edificación. Dispositivos de cierre controlado de puertas. Requisitos y métodos de ensayo.
- UNE-EN 1155:2003: Herrajes para la edificación. Dispositivos de retención electromagnética para puertas batientes. Requisitos y métodos de ensayo.
- UNE-EN 1158:2003: Herrajes para la edificación. Dispositivos de coordinación de puertas. Requisitos y métodos de ensayo.
- UNE-EN 16034:2015: Puertas peatonales, industriales, comerciales, de garaje y ventanas practicables. Norma de producto, características de prestación. Características de resistencia al fuego y/o control de humo.
Tipos de Cierrapuertas
Existen varios tipos de cierrapuertas, cada uno con características y aplicaciones específicas:
Cierrapuertas Aéreos
Utilizados en locales comerciales y oficinas, estos cierrapuertas ofrecen soluciones técnicas y estéticas versátiles.

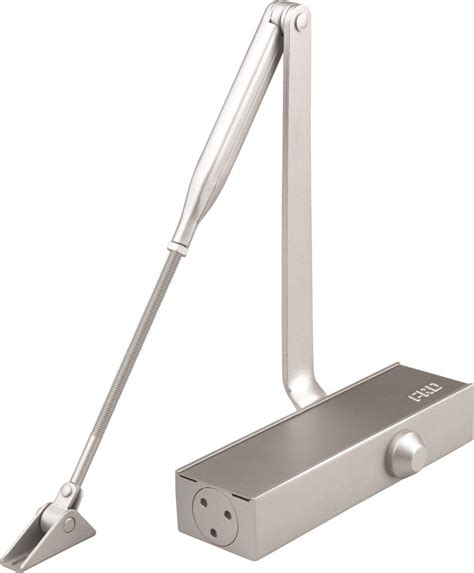

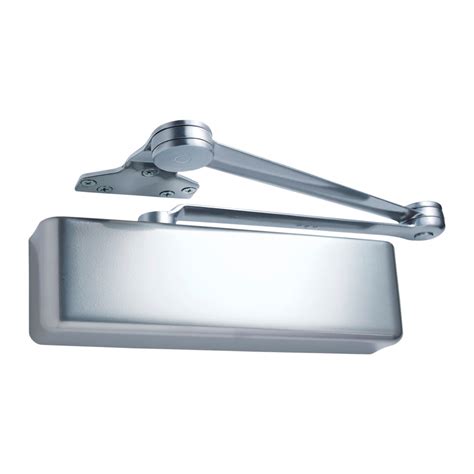

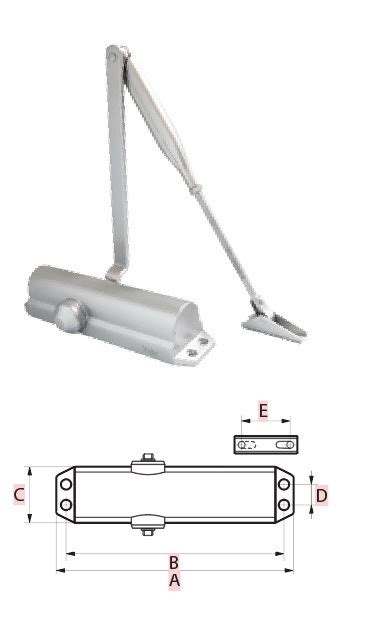

Cierrapuertas con Brazo Articulado
Son los más comunes y pueden soportar bastante peso. Algunos modelos tienen retenedor, permitiendo mantener la puerta abierta en una posición fija.

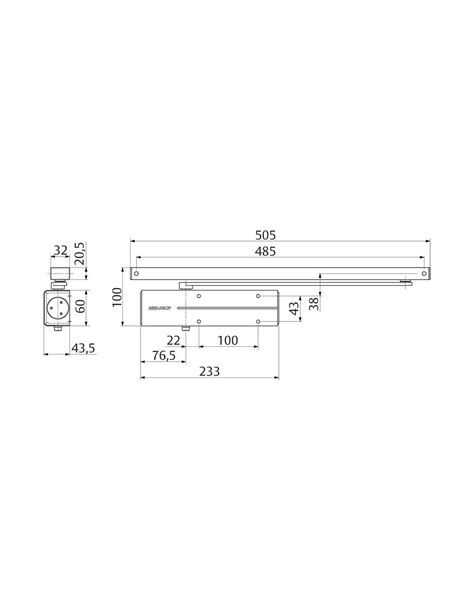

Cierrapuertas con Guía Deslizante
Utilizan una guía deslizante en lugar de un brazo articulado. Ofrecen más acabados y prestaciones, ocupando menos espacio. Son ideales cuando no es posible instalar un brazo articulado.

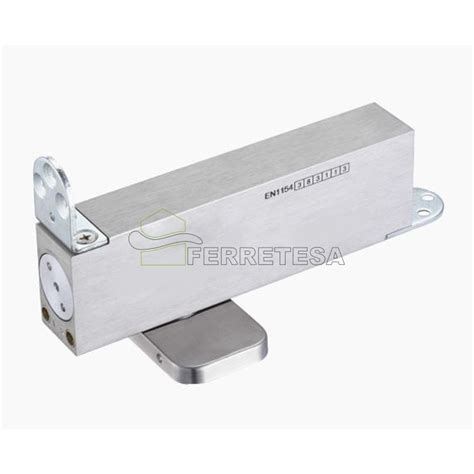

Cierrapuertas de Suelo
Utilizados en puertas de madera, cristal o metal, especialmente en puertas de cristal. Pueden controlar puertas de hasta 300 kg y ofrecen regulación de apertura y cierre. Son comunes en oficinas, museos y centros públicos.
¿Cómo Elegir un Cierrapuertas Adecuado?
Para elegir el cierrapuertas adecuado, considera los siguientes aspectos:
- Volumen de Tráfico: Determina la calidad y durabilidad necesarias. Los cierrapuertas de suelo son ideales para lugares con alto tráfico.
- Criterios de Construcción: Consulta la legislación local respecto al tipo de instalación.
- Estética: Elige un cierrapuertas que se integre con el estilo de la puerta.
- Interior vs. Exterior: Los cierrapuertas para exteriores requieren mayor resistencia debido al viento y la presión negativa.
- Ancho de la Puerta: Determina el tamaño del cierrapuertas para asegurar un cierre adecuado.
- Peso de la Puerta: Un cierrapuertas de baja capacidad no podrá mover una puerta pesada.
- Empuje o Tire: Asegúrate de que el cierrapuertas sea compatible con el tipo de apertura de la puerta.
- Tipo de Puerta: Verifica la compatibilidad del cierrapuertas con el material de la puerta (vidrio, madera, aluminio).
Tabla de Características para Elegir un Cierrapuertas
| Característica | Descripción |
|---|---|
| Fuerza de Cierre | Capacidad del cierrapuertas para un tamaño de puerta, medida en par de cierre (Nm). |
| Estabilidad de Regulaciones | Capacidad de mantener la velocidad de cierre constante a lo largo del tiempo y bajo cambios de temperatura. |
| Grado de Eficacia | Relación entre el esfuerzo al abrir la puerta y la potencia devuelta al cerrar. |
| Durabilidad | Resistencia a la utilización prolongada, evaluada después de 500,000 ciclos de apertura y cierre. |
| Velocidad de Cierre | Velocidad angular de la puerta al girar, regulable y termoestabilizada. |
| Golpe Final | Aceleración al llegar a los 5º para asegurar el cierre correcto. |
| Amortiguación de Apertura | Regula la fuerza para frenar la puerta al abrir, protegiendo puerta y pared. |
| Ángulo de Retención | Ajustable entre 70º-150º en modelos con brazo articulado y 80º-120º en modelos con guía deslizante. |
| Retardo de Cierre | Tiempo que tarda la puerta en cerrarse después de ser retenida, regulable hasta 30 segundos. |
Instalación y Regulación de un Cierrapuertas
Antes de comenzar, asegúrate de que la puerta funcione correctamente, sin roces en el suelo o en el marco. Utiliza tornillería adecuada para el material de la puerta (madera o metal).
El fabricante suele proporcionar una plantilla para marcar los tornillos. La plantilla indica las posiciones para puertas con apertura a la derecha o a la izquierda, y en posición normal o invertida.
Ajuste del Cierrapuertas
El ajuste del cierrapuertas puede parecer simple, pero requiere precisión:
- Comprueba la posición: La puerta debe cerrarse sin resistencia y con poco impacto.
- Retira la cubierta superior: Accede al área de ajuste.
- Ajusta la coordenada vertical: Utiliza un destornillador para girar los tornillos en la parte inferior de la unidad. Gira en sentido antihorario para subir y en sentido horario para bajar.
- Ajusta la carga: Utiliza los dos tornillos en la parte superior de la unidad.
Una vez completado el ajuste, la puerta deberá abrirse suavemente y cerrarse sin impacto.
Nota: Si el sensor no está correctamente ajustado, el dispositivo no funcionará correctamente y podría causar problemas o incluso daños.
Ajuste de la Tensión del Muelle
Si la tensión del muelle es ajustable, las instrucciones de instalación indicarán cómo ajustarla. Si no es ajustable, las instrucciones mostrarán cómo reducir la tensión reposicionando el cierrapuertas en el marco.
Resolución de Problemas Comunes
Problema: La puerta es difícil de abrir.
Solución: Ajusta la tensión del muelle según las instrucciones del fabricante.
Problema: El cierrapuertas se balancea con demasiada fuerza, pero se frena para el cierre.
Solución: Verifica si la junta de la válvula de velocidad de giro o la propia válvula están fallando. También, comprueba si el cierrapuertas ha perdido líquido hidráulico.
