Partes del Diente de un Engranaje: Definición y Aplicaciones

Un engranaje es un mecanismo que se usa para transmitir movimiento, fuerza y par entre elementos. Normalmente, cada engranaje está compuesto por dos ruedas dentadas. En este artículo, exploraremos en detalle qué son los engranajes, sus partes, los tipos disponibles, las ventajas que ofrecen y las diversas aplicaciones en las que se utilizan.

¿Qué es un Engranaje?

Un engranaje es un componente mecánico que permite la transmisión de movimiento y potencia entre distintos ejes a través de ruedas dentadas. Su diseño y funcionamiento son claves en numerosas aplicaciones industriales y de la vida cotidiana.

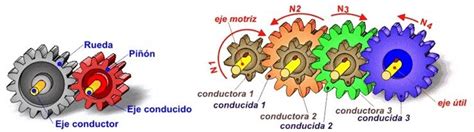

Los engranajes son sistemas de transmisión del movimiento circular constituidos por el acoplamiento, diente a diente, de dos ruedas dentadas, una motriz y otra conducida. Son sistemas muy robustos que permiten transmitir grandes potencias entre ejes próximos, paralelos, perpendiculares u oblicuos, según su diseño.

En casi todas las máquinas existe transmisión de movimientos de un eje a otro. Dicha transmisión puede llevarse a cabo mediante poleas, cadenas, ruedas de fricción, etc. Pero si los ejes están muy próximos entre sí, no son paralelos o se desea mantener una relación de transmisión constante, la solución ideal será el uso de engranajes. A estas ventajas se ha de sumar el que los sistemas dentados permiten no sólo la transmisión y reducción del movimiento de rotación sino también su transformación a movimiento lineal (piñón-cremallera). No es por tanto de extrañar que prácticamente todas las máquinas cuenten con engranajes en sus sistemas de transmisión de movimiento.

Imágenes animadas en Wikipedia: "Engranaje".

Componentes de un Engranaje

Los engranajes cuentan con varios componentes esenciales que permiten su correcto funcionamiento y eficiencia en la transmisión de movimiento y potencia.

Dientes

Los dientes son las partes del engranaje que entran en contacto directo con el siguiente engranaje acoplado. Son los que efectúan el esfuerzo de empuje y transmiten la potencia desde el eje motriz al conducido. Los dientes deben estar diseñados con precisión para asegurar una interacción suave y eficaz. Tienen una forma que permite el engranaje adecuado y la eficiencia en la transmisión de movimiento.

Circunferencia Exterior e Interior

La circunferencia exterior es la parte más externa del engranaje, donde terminan los dientes. Definir correctamente esta medida es esencial para asegurar el funcionamiento eficiente del dispositivo.

La circunferencia interior, por otro lado, se encuentra en la base de los dientes y establece el límite interior del engranaje. Ambas circunferencias son cruciales para el diseño y la fabricación del engranaje.

Circunferencia Primitiva

La circunferencia primitiva es la circunferencia teórica a lo largo de la cual los dientes de dos engranajes acoplados se engranan durante su funcionamiento. Es una medida fundamental para calcular parámetros como el paso y el módulo, que aseguran que los engranajes funcionen correctamente al transmitir el movimiento de manera eficaz y precisa.

Tipos de Engranajes

Según la posición relativa de los ejes motriz y conducido (rueda motriz y conducida) se pueden utilizar varios tipos de engranajes. Los engranajes pueden clasificarse de varias maneras, según la disposición de los ejes y sus aplicaciones específicas. A continuación, se detallan los principales tipos de engranajes.

Engranajes de Ejes Paralelos

Se utilizan en transmisiones de ejes paralelos. Cuando los ejes son paralelos, se emplean engranajes formados por dos ruedas cilíndricas donde sus dientes podrán ser rectos o bien helicoidales.

Engranaje Recto

El engranaje recto, también llamado engranaje de cilindro, es el tipo más básico y común de engranaje. Sus características principales incluyen dientes que se disponen de manera recta a lo largo de la circunferencia del disco. Estos engranajes son ideales para aplicaciones donde los ejes son paralelos y generan un movimiento preciso y eficiente. No obstante, pueden ser ruidosos debido a la colisión directa de los dientes.

Engranaje Helicoidal

El engranaje helicoidal tiene sus dientes dispuestos en forma de hélice alrededor del cilindro. Las ruedas de dientes helicoidales presentan sobre las de dientes rectos la ventaja de ser más silenciosas, permiten la transmisión de mayores potencias y velocidades de giro y además de forma más suave y uniforme. Esto es debido a que el contacto entre dientes no se realiza de golpe, sino de forma progresiva. Por el contrario, presentan el inconveniente de que son más difíciles de obtener; además, debido a la inclinación de los dientes, se originan fuerzas paralelas a los ejes que deberán ser absorbidas por cojinetes empuje o bien realizar el tallado con doble hélice para anular dichas fuerzas axiales. Gracias a esta disposición, el contacto entre los dientes es más suave y continuo, lo que reduce el ruido y la vibración. Los engranajes helicoidales son adecuados para aplicaciones de alta velocidad y también pueden usarse en configuraciones donde los ejes son paralelos o cruzados.

Engranajes de Ejes Perpendiculares

Se emplean para transmitir movimiento entre ejes perpendiculares, o para ejes con ángulos distintos a 90 grados. Para ejes que se cortan, se utilizan engranajes cónicos de dientes rectos (en desuso) o helicoidales.

Engranaje Cónico

Los engranajes cónicos se utilizan para transmitir movimiento entre ejes que se cruzan en un ángulo, generalmente de 90 grados. Estos engranajes pueden tener dientes rectos o curvos, también llamados helicoidales. Los engranajes cónicos son versátiles y se utilizan en diversas aplicaciones que requieren cambios de dirección en la transmisión de potencia.

Tornillo sin Fin y Corona

El conjunto de tornillo sin fin y corona consiste en un tornillo (sin fin) que engrana con una rueda dentada (corona). Los sistemas de Rueda-tornillo sinfín permiten la transmisión de grandes potencias entre ejes que se cruzan. Su misión será reducir la velocidad de giro del sinfín para consecuentemente aumentar el par torsor. Tiene la desventaja de no ser reversible el sentido de giro y de consumir en rozamiento una parte importante de la potencia. Para disminuir el rozamiento es muy usual el uso de coronas glóbicas. Este tipo de engranaje permite una reducción significativa de velocidad y es útil en aplicaciones donde se requiere un gran par de torsión y una alta relación de transmisión. Su diseño también previene el retroceso, lo que añade un factor de seguridad en muchas máquinas.

Engranajes Especiales

Engranajes Epicicloidales

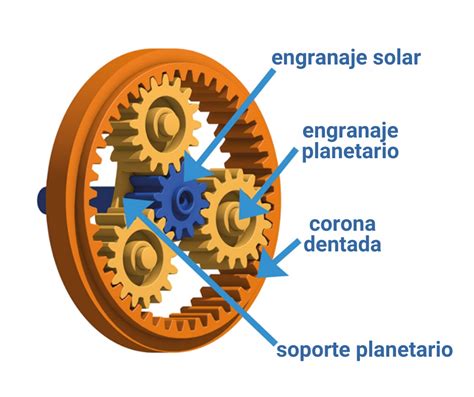

Los engranajes epicicloidales se utilizan en mecanismos complejos como cajas de cambio y diferenciales. Se denominan así porque se componen de un engranaje central, el Sol, y otros que ruedan en torno a él, planetas. Están compuestos por un engranaje central, conocido como planetario, y varios engranajes satélites que giran alrededor de este. Este diseño permite una relación de transmisión variable y es especialmente útil en aplicaciones donde se requiere una gran versatilidad y eficiencia en la transmisión de potencia.

Engranaje de Linterna

El engranaje de linterna es un diseño antiguo utilizado en maquinarias históricas. Está formado por una serie de barras cilíndricas paralelas a los ejes, que actúan como dientes. Estos engranajes se empleaban en aplicaciones específicas donde era necesaria una fabricación sencilla y eficiente.

Cremallera y Piñón

El sistema de cremallera y piñón transforma el movimiento circular en movimiento lineal. Lo constituyen una barra dentada (considerada como una rueda de diámetro infinito) y una rueda de dientes rectos de menor diámetro. Lo constituyen una barra dentada (considerada como una rueda de diámetro infinito) y una rueda de dientes rectos de menor diámetro. Este mecanismo es ampliamente utilizado en sistemas de dirección de vehículos y en maquinarias que requieren un control preciso del movimiento lineal.

Ventajas de los Engranajes

Los engranajes ofrecen una serie de ventajas significativas en comparación con otros tipos de mecanismos de transmisión.

• Precisión: Los engranajes proporcionan una transmisión de movimiento altamente precisa.
• Eficiencia: La eficiencia en la transmisión de potencia es otra ventaja destacada de los engranajes.
• Durabilidad: En general, los engranajes están diseñados para resistir fuerzas y cargas significativas.
• Compactos: En comparación con otros mecanismos de transmisión de potencia, los engranajes ocupan menos espacio.

Desventajas de los Engranajes

A pesar de sus numerosas ventajas, los engranajes también presentan algunas desventajas a considerar:

• Costo: La fabricación de engranajes, especialmente aquellos con especificaciones precisas y materiales de alta calidad, puede resultar costosa.
• Ruido: El ruido generado por los engranajes durante su funcionamiento es una preocupación común.
• Mantenimiento: Aunque los engranajes son duraderos, requieren un mantenimiento adecuado para funcionar de manera óptima.

Aplicaciones de los Engranajes

Los engranajes encuentran aplicaciones en diversas industrias.

Industria Automotriz

En la industria automotriz, los engranajes desempeñan un papel crucial en la transmisión de potencia desde el motor hacia las ruedas.

• Cajas de cambios: Los engranajes en las cajas de cambio permiten la selección de diferentes velocidades del vehículo.
• Diferenciales: Estos dispositivos usan engranajes para distribuir la potencia a las ruedas, mejorando la tracción en curvas.
• Sistemas de dirección asistida: Incorporan engranajes para facilitar el giro del volante y reducir el esfuerzo del conductor.

Maquinaria Industrial

En la maquinaria industrial, los engranajes de dientes rectos se utilizan para transmitir fuerza y movimiento en una amplia variedad de aplicaciones.

• Máquinas herramientas: Utilizan engranajes para garantizar movimientos precisos durante la fabricación de piezas.
• Sistemas de transporte: Los engranajes ayudan en el movimiento de cintas transportadoras, grúas y otros equipos de manipulación de materiales.
• Maquinaria de construcción: Equipos pesados como excavadoras y grúas usan engranajes para transmitir potencia y movimiento.

Electrodomésticos

Numerosos dispositivos domésticos cuentan con engranajes para su funcionamiento óptimo.

• Lavadoras: Incorporan engranajes para el movimiento del tambor y la bomba de agua.
• Batidoras: Utilizan engranajes para variar la velocidad de las cuchillas.
• Aspiradoras: Los engranajes ayudan a accionar las ruedas y los cepillos giratorios.

Relojería y Juguetes

Los engranajes son fundamentales para la precisión y el funcionamiento de relojes y juguetes.

• Relojes: Los mecanismos internos están compuestos por múltiples engranajes que aseguran una medida del tiempo precisa.
• Juguetes: Muchos juguetes mecánicos utilizan engranajes para crear movimientos y efectos diferentes.

Dibujo y Diseño de Engranajes

El dibujo y diseño de engranajes es un paso esencial para asegurar su correcto funcionamiento en diversas aplicaciones técnicas.

Parámetros de Diseño

Módulo

El módulo se define como la relación entre el diámetro del círculo primitivo y el número de dientes. Un módulo adecuado garantiza que los engranajes engranen correctamente entre sí. Se mide en milímetros y permite estandarizar medidas para que engranajes de distintas marcas o fabricantes sean compatibles.

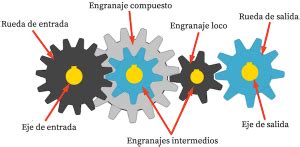

Relación de Transmisión

La relación de transmisión indica cómo la velocidad del eje motriz se transforma en la velocidad del eje conducido. Se calcula dividiendo el número de dientes del engranaje conducido entre el número de dientes del engranaje motriz. Este parámetro es crucial para determinar la eficacia del sistema de engranajes y su aplicación específica, ya que puede modificar la velocidad y el par disponible.

Herramientas de Dibujo

CAD

El diseño asistido por ordenador (CAD) es una herramienta invaluable para el diseño de engranajes. Permite a los diseñadores modelar geometrías complejas con precisión y evaluar el funcionamiento del engranaje en un entorno virtual antes de su fabricación. Los programas CAD posibilitan ajustes y optimizaciones rápidas, facilitando iteraciones del diseño sin la necesidad de prototipos físicos. Algunas características destacadas incluyen simulación de movimientos, análisis de fuerzas y generación automática de planos técnicos.

Programas Específicos

Existen programas específicos para el diseño de engranajes, como KISSsoft, GearTrax y otros. Estas herramientas están especializadas en la creación de engranajes y permiten introducir parámetros específicos como el ángulo de presión, altura del diente y perfil del diente. Su uso reduce errores y mejora la eficiencia del diseño, permitiendo integrar cálculos complejos con facilidad y generando modelos completos listos para la fabricación y simulación. Los programas específicos también permiten exportar datos compatibles con máquinas de CNC y otros equipos de fabricación avanzada.

Fabricación y Tecnología de Engranajes

La fabricación de engranajes ha avanzado significativamente, incorporando tecnologías modernas y técnicas precisas para optimizar su funcionamiento y durabilidad.

Procesos de Mecanizado de Engranajes

Tallado de Dientes

El tallado de dientes es un proceso crucial que define la forma y funcionalidad del engranaje. Se realiza mediante fresadoras y tornos especializados que garantizan una exactitud milimétrica. Éstos pueden utilizar fresas madre, que replican el perfil exacto del diente requerido. La tecnología CNC (Control Numérico por Computadora) es ampliamente utilizada para automatizar y mejorar la precisión del tallado.

Rectificado de Dientes

El rectificado es un proceso posterior al tallado que se utiliza para afinar y pulir los dientes. Con ello, se mejora la suavidad en el engranaje y se reduce el desgaste durante el funcionamiento. Las máquinas de rectificado emplean piedras abrasivas de alta precisión que permiten ajustar minuciosamente la superficie de cada diente, asegurando un contacto adecuado y reduciendo la fricción.

Materiales Utilizados

Engranajes de Metal

Los engranajes de metal son los más comunes, debido a su resistencia y durabilidad. Se utilizan materiales como el acero, el bronce o el hierro fundido. El acero es particularmente apreciado por su alta resistencia a la tracción y capacidad para soportar grandes cargas. Estos materiales son tratados térmicamente para mejorar sus propiedades mecánicas y la durabilidad.

Engranajes de Plástico

Los engranajes de plástico se usan en aplicaciones donde el peso ligero, la resistencia a la corrosión y el menor ruido son prioridades. Materiales como el nylon y los polímeros reforzados con fibra de vidrio son los que más se usan en este área. Estos engranajes son ideales para dispositivos electrónicos y electrodomésticos, donde las cargas no son excesivamente altas.

Tratamientos Térmicos

Los tratamientos térmicos son fundamentales para mejorar las características mecánicas de los engranajes metálicos. Estos procesos incluyen el templado, revenido y cementación. El templado incrementa la dureza del material, mientras que el revenido reduce la fragilidad y mejora la tenacidad. La cementación, por otro lado, crea una capa superficial dura, dejando el núcleo del engranaje más suave y dúctil, lo que combina resistencia al desgaste con tenacidad interior.

Tabla Resumen de Tipos de Engranajes
