Si eres un instalador, ingeniero o responsable de licitaciones en proyectos eléctricos, sabrás que la correcta selección de una bandeja portacables es clave para la seguridad y eficiencia de cualquier instalación. Los edificios de viviendas, así como de oficinas u otros, necesitan cada vez más de estructuras para la suportación de cables. En este artículo, te ayudaremos a identificar qué tipos de bandejas portacables existen y cuál es la mejor opción para tu proyecto.
En Valdinox, nos esforzamos por brindar soluciones integrales para sus necesidades de gestión de cables. Explore nuestra selección de soportes para bandejas portacables y descubra cómo podemos elevar la eficiencia y seguridad de sus instalaciones eléctricas. Confíe en nosotros para ofrecer calidad, versatilidad y rendimiento en cada accesorio que selecciona.
¿Qué son las Bandejas Portacables?
Las bandejas portacables son estructuras específicamente diseñadas para organizar y conducir cables eléctricos en diferentes tipos de instalaciones. Seleccionar la bandeja portacables adecuada es crucial para garantizar la seguridad, el rendimiento y la durabilidad de una instalación. Existen diferentes tipos de bandejas diseñadas para adaptarse a distintas condiciones ambientales, cargas y requisitos de ventilación.
Nuestros soportes para bandejas portacables están creados con el compromiso de proporcionar soluciones versátiles y eficientes para la gestión de cables en todo tipo de entornos. Destacamos una variedad de soportes específicamente diseñados para adaptarse a las necesidades de instalación en techos, paredes y suelos. Estos soportes robustos no solo aseguran la estabilidad de las bandejas, sino que también facilitan una instalación rápida y sin complicaciones. Nuestros soportes para conducción de cables son la respuesta perfecta para aquellos que buscan una organización impecable en sus instalaciones eléctricas.
La seguridad es nuestra prioridad, y cada soporte que ofrecemos cumple con los más altos estándares. En INTERFLEX, con más de 55 años de experiencia, fabricamos y distribuimos a nivel internacional soluciones innovadoras para la protección, conducción, fijación, identificación, conexión e instalación de cables eléctricos. Con Viafil y Viatec, garantizamos resistencia, versatilidad y facilidad de instalación.
Tipos de bandejas PORTACABLES
Tipos de Bandejas Portacables
Existen diferentes tipos de bandejas portacables, cada una diseñada para aplicaciones específicas:

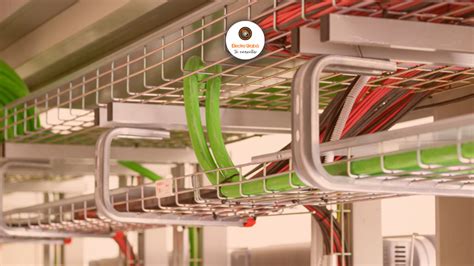

- Bandejas de rejilla electrosoldada:
- Fabricadas con rejilla electrosoldada, ofreciendo ligereza y robustez.
- Bordes rematados para mayor seguridad en la instalación.
- Permiten conformación directa en la instalación, facilitando curvas y derivaciones.
- Disponible en versión enchufable Instafix que no requiere de uniones atornilladas, reduciendo los tiempos y costes de instalación. Este sistema también está disponible para múltiples accesorios.
- Aplicaciones: Perfectas para instalaciones superficiales que requieren ventilación, como proyectos industriales, comerciales y fotovoltaicos.

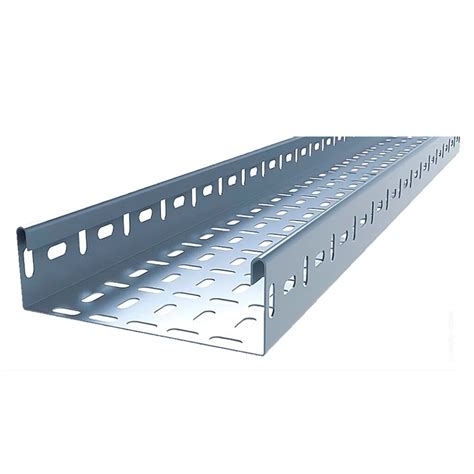

- Bandejas de chapa metálica:
- Sistema enchufable que garantiza un montaje rápido y seguro.
- Cantos redondeados y bordes cerrados que protegen cables e instaladores.
- Perfilados longitudinales y embuticiones para aumentar la resistencia a carga.
- Troquelados que mejoran la ventilación y fijación de conductores.
- Aplicaciones: Indicadas para instalaciones con altas exigencias mecánicas, como edificios comerciales e industriales modernos.
Cuando se trata de elegir la mejor opción en tipos de bandejas portacables, es fundamental considerar las necesidades específicas de cada instalación.
Normativa y Seguridad
La seguridad en las instalaciones eléctricas no depende únicamente de la elección de materiales, sino también de una rigurosa evaluación de la capacidad de los sistemas de soporte del cableado. En este contexto, las bandejas portacables juegan un papel fundamental. Diseñadas para resistir condiciones ambientales adversas y proteger el cableado en todo tipo de instalaciones, estos productos deben cumplir con normativas internacionales que aseguren su eficacia y seguridad.
A nivel global, la norma IEC 61537 es el estándar que regula las características y los ensayos que deben superar los productos para ser consideradas todas las bandejas portacables. Una de las pruebas clave en esta normativa es la que calcula la carga máxima de una bandeja, es decir, cuánto peso puede cargar. Sin embargo, los ensayos no se detienen allí. Una vez superado este umbral, se añade un 70% más de carga para comprobar que, aunque la bandeja se deforme, no se rompa.
En países como Estados Unidos y Canadá, el estándar es el NEMA y sigue un enfoque diferente. En lugar de centrarse en la deformación, esta normativa se enfoca en medir la carga que provoca la rotura del sistema. A partir de ese punto, se aplica un factor de seguridad del 50% para definir la Safe Working Load (SWL). Sin embargo, este método puede ser técnicamente impreciso, ya que, por ejemplo, las bandejas fabricadas con materiales más elásticos pueden llegar a soportar cargas elevadas sin fracturarse y conseguir así una SWL alta, a pesar de sufrir deformaciones que afecten su capacidad para soportar cables de manera adecuada.
Esto complica una comparación precisa entre productos, especialmente cuando los fabricantes proporcionan datos basados en normativas distintas o en ensayos propios que no se alinean con estándares reconocidos.
Ensayos de las uniones según IEC 61537
Dentro de la normativa IEC 61537, que es la usada en Europa, un aspecto crucial es el análisis de las uniones entre tramos de bandejas, ya que estas uniones representan el punto más vulnerable de la instalación. Existen diferentes tipos de ensayos:
- Ensayo tipo I: la unión entre dos tramos se sitúa en medio de dos soportes, lo que representa el escenario más desfavorable.
- Ensayo tipo III: se ensayan también varios tramos de bandejas, especificando una distancia máxima entre la unión y el soporte, que normalmente se limita a un cuarto de la distancia entre soportes. Esta restricción obliga a revisar y montar soportes extra en la instalación ya que el cumplimiento o no de esta restricción hace variar la carga de una bandeja hasta en un 20%. Este método suele ser utilizado por ciertos fabricantes para lograr valores más altos y aparentar mayor robustez, aunque en la práctica implica mayores complicaciones para los instaladores.
El método de ensayo tipo I se considera el más riguroso y es el preferido por fabricantes que buscan asegurar un rendimiento óptimo en condiciones reales de uso, sin necesidad de modificaciones adicionales en la instalación.
Por esta razón, Unex ha elaborado el concepto de “plena carga”, que asegura que las bandejas pueden soportar tanto peso como cables quepan en su interior, independientemente de la ubicación de las uniones. De esta manera, las bandejas Unex están diseñadas para soportar la carga máxima posible según el llenado completo de cables y la sección de cada modelo, independientemente de la ubicación de las uniones. Sin importar la ubicación de las uniones, estas bandejas aseguran una instalación robusta y confiable, priorizando siempre la seguridad.

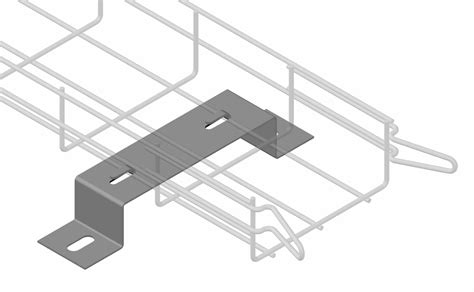

Tipos de Soportes para Bandejas Portacables
Nuestros soportes para bandejas portacables están diseñados para adaptarse a diversas necesidades de instalación:
- Soportes de ángulo recto: Estos soportes se utilizan para fijar las bandejas portacables en ángulos rectos a las paredes o estructuras.
- Soportes colgantes: Estos soportes están diseñados para suspender las bandejas portacables desde el techo o las vigas. Son ideales cuando necesitas una solución que no requiera perforar las paredes o el suelo.
- Soportes de pared: Como su nombre indica, estos soportes se instalan directamente en las paredes. Proporcionan un punto de anclaje sólido para las bandejas portacables y son ideales cuando se necesita una solución permanente.
- Soportes para escaleras: Estos soportes se utilizan específicamente para fijar las bandejas portacables en escaleras. Proporcionan una solución segura y eficiente para llevar los cables a través de diferentes niveles de un edificio.
- Soportes de suelo: Si necesitas instalar bandejas portacables en el suelo, los soportes de piso son la opción adecuada. Estos soportes ofrecen una base robusta y estable para las bandejas y están diseñados para soportar cargas pesadas.
Sistemas de Soportación en Cubiertas
Nuestro departamento técnico de ingeniería cuenta con años de experiencia en dar soluciones a todo tipo de instalaciones en cubierta. ¿Necesitas ayuda con tu instalación? Lee más sobre nuestros sistemas de soportación en cubiertas:
- Walraven Yeti® 480 sistema de soportación:
- Sistema modular de soportación para instalaciones de climatización, paneles solares, pasarelas, etc. sobre suelo de cubiertas.
- Para tejados planos o con poca inclinación.
- Ajustable, para compensar 7º de inclinación de cubierta.
- Walraven Yeti® 335 sistema de soportación:
- Sistema modular de soportación para instalaciones de climatización, paneles solares, pasarelas, etc.
