Como empresa dedicada a la fabricación y venta de componentes mecánicos de alta calidad, en Angis comprendemos la importancia de los engranajes en las diferentes industrias. En concreto, los engranajes de dientes rectos son ampliamente utilizados debido a su eficiencia y capacidad para transmitir potencia de manera efectiva.
En casi todas las máquinas existe transmisión de movimientos de un eje a otro. Dicha transmisión puede llevarse a cabo mediante poleas, cadenas, ruedas de fricción…etc. Pero si los ejes están muy próximos entre sí, no son paralelos o se desea mantener una relación de transmisión constante, la solución ideal será el uso de engranajes. A estas ventajas se ha de sumar el que los sistemas dentados permiten no sólo la transmisión y reducción del movimiento de rotación sino también su transformación a movimiento lineal (piñón-cremallera). No es por tanto de extrañar que prácticamente todas las máquinas cuenten con engranajes en sus sistemas de transmisión de movimiento.
En este artículo, exploraremos en detalle qué son los engranajes rectos, sus características, los tipos disponibles, las ventajas que ofrecen y las diversas aplicaciones en las que se utilizan.
¿Qué son los Engranajes Rectos y cómo funcionan?
Los engranajes de dientes rectos son un tipo de mecanismo de transmisión de potencia que se utilizan para transmitir movimiento entre ejes paralelos. Su funcionamiento se basa en la interacción de dos o más ruedas dentadas que encajan perfectamente entre sí. Estas ruedas dentadas, conocidas como engranajes, poseen dientes rectos que se enganchan y giran simultáneamente, transmitiendo así la fuerza y el movimiento de un engranaje a otro.
Características de los Engranajes de Dientes Rectos
Los engranajes de dientes rectos presentan algunas características distintivas que los hacen adecuados para ciertas aplicaciones. En primer lugar, su diseño simple y la forma recta de los engranajes los convierten en una opción ganadora para aplicaciones que requieren una transferencia de potencia directa y lineal. Además, son altamente eficientes en la transmisión de grandes cargas de torque y pueden soportar altas velocidades de rotación. Estas cualidades los convierten en una elección preferida en una amplia gama de industrias.
Un engranaje es un mecanismo formado por dos ruedas dentadas. En su aspecto más sencillo las ruedas dentadas son piezas cilíndricas en cuya superficie lateral se han tallado sucesivas levas o dientes. Situadas en posición adecuada, los dientes de una rueda se introducen en los huecos de la otra (transmisión desmodrónica), transmitiéndose el movimiento de manera que ambas ruedas giran en sentido contrario. La de mayor número de dientes se conoce como rueda y la de menor como piñón.

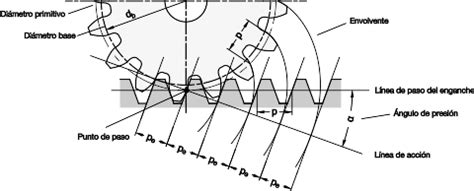

De geometría podemos definir los principales parámetros que definen un engrane:
- Diámetro primitivo (d), aquel correspondiente a la circunferencia primitiva.
- Diámetro exterior (ademdun, de), correspondiente a la circunferencia en la cual está inscrita la rueda dentada. (de=d + 2 · m, para dientes normales).
- Diámetro interior (dedemdun, di), correspondiente a la circunferencia que limita interiormente los dientes. (di = d-2,5m, , para dientes normales).
- Paso circular (p), es la distancia entre centros de dos dientes consecutivos, medida sobre la circunferencia primitiva. Para que dos ruedas puedan formar un engranaje es condición indispensable que ambas tenga el mismo paso circular.
- Módulo (m), resulta de dividir el d (mm) entre el número de dientes de la rueda y por tanto . Al ser una constante, si dos ruedas tienen el mismo deberán tener el mismo módulo. Para facilitar su construcción e intercambiabilidad los módulos se encuentran normalizados.
- Anchura del diente (b), que coincidirá con el espesor del engranaje para dientes rectos. Su valor para potencias medias es.
- Ángulo de presión (φ), formado por la línea de acción con la tangente a la circunferencia de paso φ (20º y 25º son los ángulos normalizados).
Todas estas dimensiones estarán normalizadas en función del módulo y del tipo de dentado. Pero además para engranajes con tallado helicoidal se deberá definir un ángulo de hélice (β) y unos ángulos de conicidad para los de forma cónica.
Tipos de Engranajes Rectos
Existen diferentes tipos de engranajes que varían según su diseño y configuración. Algunos de los tipos más comunes incluyen los engranajes rectos de simple y doble engrane, los engranajes helicoidales rectos y los engranajes rectos con corona. Estos tipos de engranajes ofrecen diferentes características y se adaptan a distintos requerimientos de aplicaciones específicas.
Ep: 3.3 | Clasificación y tipos de engranajes | Elementos de máquinas | Sin Ingedudas
Engranajes Rectos de Acero: Resistencia y Durabilidad
Cuando se trata de engranajes de dientes rectos, el acero es uno de los materiales más utilizados debido a su resistencia y durabilidad. Los engranajes rectos de acero pueden soportar altas cargas de torque y ofrecen una excelente resistencia al desgaste y la fatiga. Esto los convierte en una gran opción para aplicaciones que requieren una alta resistencia y una larga vida útil, como en la industria automotriz y en maquinaria pesada.
Engranajes Rectos de Otros Materiales: Opciones y Consideraciones
Aunque el acero es el material más comúnmente utilizado para los engranajes rectos, también existen opciones de otros materiales que pueden ser adecuadas según las necesidades específicas de la aplicación. Por ejemplo, los engranajes rectos de bronce son una otra elección cuando se requiere una mayor resistencia al desgaste y la lubricación.
Por otro lado, los engranajes rectos de plástico pueden ser utilizados en aplicaciones donde se busca una reducción del ruido y una mayor resistencia a la corrosión. La elección del material adecuado debe considerar los requisitos de la aplicación y las propiedades deseadas.
Ventajas de los Engranajes de Dientes Rectos
Los engranajes de dientes rectos ofrecen una serie de ventajas significativas en comparación con otros tipos de engranajes. Estas son algunas de sus ventajas de los engranajes de dientes rectos más destacadas:
Transmisión de Potencia Eficiente
Los engranajes rectos permiten una transferencia directa de potencia, lo que resulta en una eficiencia energética óptima. Su diseño simple y la alineación de los ejes de transmisión facilitan una mayor eficiencia en la transferencia de torque.
Precisión y Estabilidad en la Transmisión de Movimiento
Gracias a su diseño y forma recta de los dientes, los engranajes rectos ofrecen una transmisión precisa y estable del movimiento. Esto les confiere una mayor resistencia al desgaste y una vida útil prolongada, reduciendo así los costos de mantenimiento y reemplazo.
Sin embargo es posible calcular la relación de transmisión total del sistema mediante el número de dientes de las ruedas que lo componen.
Desventajas de los Engranajes de Dientes Rectos
Las cajas de cambios de ángulo recto no son adecuadas para aplicaciones de alta velocidad debido a su diseño y construcción. Los reductores de ángulo recto son más caros que otros tipos de reductores debido a su complejo diseño y proceso de fabricación. Debido a la naturaleza de su diseño, las cajas de engranajes de ángulo recto pueden experimentar mayores pérdidas por fricción que otras cajas de engranajes.
Las cajas de engranajes de ángulo recto suelen tener opciones de entrada y salida limitadas, lo que puede limitar su versatilidad y rango de aplicación. Las cajas de engranajes de ángulo recto requieren mantenimiento y lubricación regulares para garantizar un funcionamiento adecuado y evitar daños.
Aplicaciones de los Engranajes de Dientes Rectos
Los engranajes de dientes rectos encuentran aplicaciones en diversas industrias. Dos de las industrias principales donde se utilizan son la industria automotriz y la maquinaria industrial.
Industria Automotriz: Uso de Engranajes Rectos en Transmisiones
En la industria automotriz, los engranajes rectos desempeñan un papel crucial en la transmisión de potencia desde el motor hacia las ruedas. Se utilizan en las cajas de cambios y diferenciales para permitir cambios de velocidad suaves y una distribución eficiente del torque. La resistencia y la capacidad para soportar cargas pesadas hacen que los engranajes rectos de acero sean la elección preferida en esta industria exigente.
Maquinaria Industrial: Engranajes Rectos para la Transmisión de Fuerza
En la maquinaria industrial, los engranajes de dientes rectos se utilizan para transmitir fuerza y movimiento en una amplia variedad de aplicaciones. Desde maquinaria pesada, como grúas y excavadoras, hasta equipos de producción y sistemas de transmisión de energía, los engranajes rectos juegan un papel esencial en la operación y el rendimiento confiable de la maquinaria industrial.
En resumen, la caja de cambios de ángulo recto tiene las ventajas de una alta eficiencia de transmisión, buena estabilidad, estructura compacta, gran relación de transmisión y una amplia gama de aplicaciones, lo que la convierte en un dispositivo de transmisión ampliamente utilizado.
A continuación, se presenta una tabla comparativa de las ventajas y desventajas de los engranajes de dientes rectos:
| Ventajas | Desventajas |
|---|---|
| Transmisión de potencia eficiente | No aptos para altas velocidades |
| Diseño simple y económico | Mayor ruido y vibración |
| Alta capacidad de carga | Mantenimiento regular requerido |
| Fácil fabricación | Opciones de entrada/salida limitadas |
