El cálculo de los dientes de un engranaje es fundamental en el diseño y fabricación de sistemas de transmisión de potencia. A continuación, se presentan las fórmulas y parámetros clave para realizar estos cálculos de manera precisa.
Como saber la MEDIDA DE UN ENGRANAJE y como calcular engranajes
Parámetros Fundamentales
Antes de comenzar con las fórmulas, es importante definir los parámetros esenciales de un engranaje:
- z: Número de dientes.
- m: Módulo (tamaño del diente).
- Do: Diámetro exterior.
- Dp: Diámetro primitivo.
- h: Altura del diente.
- t: Paso circular.
- b: Ancho del diente.
- α: Ángulo de presión.
Fórmulas Clave para el Cálculo
Las siguientes fórmulas son esenciales para calcular las dimensiones de un engranaje:
- Diámetro Exterior (Do): Do = z . m
- Paso Circular (t): t = m . 3,1415
- Altura del Diente (h): h = 2,167 . m
- Altura de la Cabeza del Diente (hk): hk = m
- Altura del Pie del Diente (hf): hf = 1,167 . m
- Ancho del Diente (b): b = (10 a 15) . m (generalmente b = 12,5 . m)
Estas fórmulas permiten determinar las dimensiones principales del engranaje, asegurando un correcto funcionamiento y durabilidad.

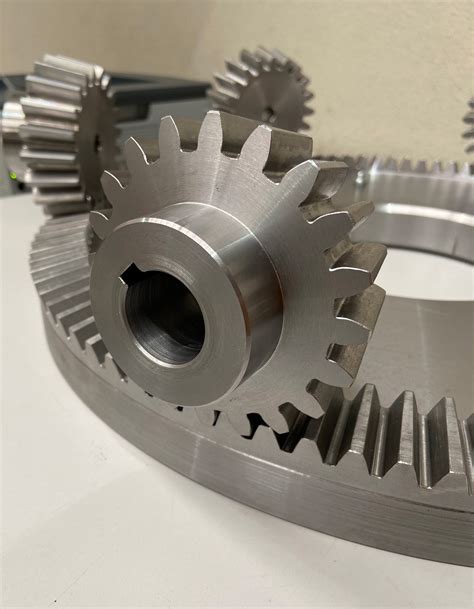

Representación gráfica de un engranaje y sus parámetros.
Ejemplos Prácticos
A continuación, se presentan algunos ejemplos para ilustrar cómo aplicar estas fórmulas en situaciones reales.
Ejemplo 1: Engranaje Recto
Supongamos que tenemos un engranaje recto con las siguientes características:
- z = 38 dientes
- m = 2 mm
Calculamos el diámetro exterior (Do):
Do = z . m = 38 . 2 = 76 mm
El diámetro exterior del engranaje es de 76 mm.
Ejemplo 2: Engranaje Helicoidal
Consideremos un engranaje helicoidal con:
- z = 37 dientes
- m = 2 mm
- Ángulo de hélice (α) = 15º
Calculamos el diámetro exterior (Do):
Do = z . m / cos = 37 . 2 / cos 15º = 76,6 mm
El diámetro exterior del engranaje helicoidal es de 76,6 mm.
Tabla de Dimensiones de Engranajes Rectos
A continuación, se presenta una tabla con ejemplos de dimensiones calculadas para diferentes engranajes rectos:
| Módulo (m) | Número de Dientes (z) | Diámetro Exterior (Do) | Altura del Diente (h) | Ancho del Diente (b) |
|---|---|---|---|---|
| 2 mm | 38 | 76 mm | 4,33 mm | 25 mm |
| 3 mm | 50 | 150 mm | 6.501 mm | 37.5 mm |
| 4 mm | 60 | 240 mm | 8.668 mm | 50 mm |
Esta tabla proporciona una referencia rápida para el diseño de engranajes rectos con diferentes módulos y número de dientes.
Es importante considerar el material del engranaje, ya que materiales como el aluminio y el hierro fundido tienen diferentes propiedades que pueden influir en el diseño y cálculo.
Terminología de los engranajes.
El proceso de montaje y centrado de la fresa en el árbol portafresa es crucial para asegurar la precisión en la fabricación de engranajes.
