Engranajes Cilíndricos de Dientes Rectos: Características y Aplicaciones

Un engranaje recto es un mecanismo utilizado para transmitir potencia mecánica de un componente a otro. Sirve para transmitir un movimiento circular. Éstos están formados por ruedas dentadas, llamadas corona (pieza mayor) o piñón (pieza menor).

Una de las principales ventajas de los engranajes respecto a las poleas, es que no patinan, por lo que se obtiene una exactitud en la relación de transmisión. De esta forma una de las ruedas queda conectada la fuente de energía (rueda motriz) y otra para recibir movimiento del eje motor (rueda conducida). Si el sistema está compuesto por más de un par de ruedas dentadas, se denomina tren.

Tipos de Engranajes

Existen muchos tipos de engranajes. Todos ellos se clasifican según los ejes de rotación y los tipos de dentado:

• Ejes paralelos: cilíndricos de dientes rectos, cilíndricos de dientes helicoidales, doble helicoidales
• Ejes perpendiculares: helicoidales cruzados, cónicos de dientes rectos, cónicos de dientes helicoidales, cónicos hipoides, de rueda y tornillo sin fin

A continuación, vamos a ver varias divisiones que se pueden hacer de los distintos tipos de engranajes que más se emplean hoy día.

La principal distinción de los tipos de engranajes disponibles en el mercado se hace según la posición y forma de sus dientes. De este modo, se dividen entre engranajes de ejes paralelos y ejes perpendiculares.

Engranajes de Ejes Paralelos

Entre los engranajes de ejes paralelos se encuentran los cilíndricos de dientes rectos, de dientes helicoidales y los engranajes doble helicoidales.

• Engranajes cilíndricos de dientes rectos: Generan cargas de reacción radiales en el eje y transmiten la potencia a través de ejes paralelos. Este tipo de engranaje es el más sencillo y suele emplearse para velocidades pequeñas y medias, ya que genera ruido cuando aumenta su velocidad.
• Engranajes cilíndricos de dientes helicoidales: El traslado de la potencia se produce del mismo modo que en el anterior tipo de engranaje, pero ahora los ejes pueden ser perpendiculares (sinfín-corona) o paralelos. Su dentado es oblicuo en relación al eje de rotación y trasladan mayor movimiento y a más velocidad que los engranajes cilíndricos rectos. Son más fluidos y silenciosos, pero a cambio requieren un mayor engrase y se desgastan más.
• Engranajes doble helicoidales o ‘engranajes de espina’: Combinan la hélice derecha e izquierda. Una rama simétrica genera un empuje opuesto e igual. Eliminan el empuje axial, lo que provoca que cojinetes y apoyos ya no tengan que absorberlo.

Engranajes de Ejes Perpendiculares

• Helicoidales cruzados: Realizan un movimiento de cuña o de tornillo, lo que da lugar a un alto grado de deslizamiento en los flancos del diente. De montaje sencillo, deben presentar los mismos pasos diametrales normales para que el engrane sea el adecuado. Pueden ir en el mismo sentido o en el opuesto.
• Cónicos de dientes rectos: Poco usados ya, transmiten el movimiento de ejes que se cortan en un mismo plano, habitualmente en ángulo recto, por medio de superficies cónicas dentadas. Los dientes convergen en la intersección de los ejes. Suelen usarse para aminorar la velocidad con ejes colocados en posición de 90 grados y son ruidosos.
• Cónicos de dientes helicoidales: Su superficie de contacto es más grande en comparación con la de los engranajes cónicos de dientes rectos. Pueden transmitir el movimiento de ejes que se corten y se usan para rebajar la velocidad en ejes de 90 grados.
• Cónicos hipoides: Su piñón de ataque está descentrado en relación con el eje de la corona. Destacan por su larga vida útil y el escaso ruido que generan, aunque requieren aceites de extrema presión. Se emplean en embarcaciones y máquinas industriales.
• Helicoidales de rueda y tornillo sinfín: Cuentan con un tornillo sinfín, que funciona como conductor, y una corona, conducida por este. El tornillo mueve la corona con su giro. Aunque su ángulo entre ejes más común es de 90 grados, puede se diferente.

Tipos de Engranajes para Aplicaciones Especiales

• Interiores o anulares: Son similares al engranaje recto, aunque sus dientes no están tallados en el exterior, sino en la parte interior de una rueda o de un anillo con reborde. Un piñón impulsa los engranajes interiores y mantiene el sentido de la velocidad angular.
• Planetarios: Llamados también epicicloidales, se trata de un tren de engranajes en el que uno central tiene a su alrededor uno o varios engranes externos. Se suelen emplear para las transmisiones de los automóviles.
• De cremallera: Empleados en los tornos para el desplazamiento del carro longitudinal, no ejercen una relación de transmisión, sino de longitud. En su caso se habla de distancia entre ejes, ya que la cremallera entra dentro de la categoría de engranajes de diámetro infinito.

¿Qué es un Engranaje Recto?

Un engranaje recto, también llamado engranaje de cilindro, es el tipo más básico y común de engranaje. Sus características principales incluyen dientes que se disponen de manera recta a lo largo de la circunferencia del disco.

Estos engranajes son ideales para aplicaciones donde los ejes son paralelos y generan un movimiento preciso y eficiente. No obstante, pueden ser ruidosos debido a la colisión directa de los dientes.

Componentes de un Engranaje

Los engranajes cuentan con varios componentes esenciales que permiten su correcto funcionamiento y eficiencia en la transmisión de movimiento y potencia.

• Dientes: Los dientes son las partes del engranaje que entran en contacto directo con el siguiente engranaje acoplado. Los dientes deben estar diseñados con precisión para asegurar una interacción suave y eficaz. Tienen una forma que permite el engranaje adecuado y la eficiencia en la transmisión de movimiento.
• Circunferencia exterior e interior: La circunferencia exterior es la parte más externa del engranaje, donde terminan los dientes. Definir correctamente esta medida es esencial para asegurar el funcionamiento eficiente del dispositivo. La circunferencia interior, por otro lado, se encuentra en la base de los dientes y establece el límite interior del engranaje. Ambas circunferencias son cruciales para el diseño y la fabricación del engranaje.
• Circunferencia primitiva: La circunferencia primitiva es la circunferencia teórica a lo largo de la cual los dientes de dos engranajes acoplados se engranan durante su funcionamiento. Es una medida fundamental para calcular parámetros como el paso y el módulo, que aseguran que los engranajes funcionen correctamente al transmitir el movimiento de manera eficaz y precisa.

Características de los Engranajes de Dientes Rectos

Los engranajes de dientes rectos presentan algunas características distintivas que los hacen adecuados para ciertas aplicaciones. En primer lugar, su diseño simple y la forma recta de los engranajes los convierten en una opción ganadora para aplicaciones que requieren una transferencia de potencia directa y lineal. Además, son altamente eficientes en la transmisión de grandes cargas de torque y pueden soportar altas velocidades de rotación. Estas cualidades los convierten en una elección preferida en una amplia gama de industrias.

Ventajas de los Engranajes de Dientes Rectos

Los engranajes de dientes rectos ofrecen una serie de ventajas significativas en comparación con otros tipos de engranajes. Estas son algunas de sus ventajas de los engranajes de dientes rectos más destacadas:

• Transmisión de Potencia Eficiente: Los engranajes rectos permiten una transferencia directa de potencia, lo que resulta en una eficiencia energética óptima. Su diseño simple y la alineación de los ejes de transmisión facilitan una mayor eficiencia en la transferencia de torque.
• Precisión y Estabilidad en la Transmisión de Movimiento: Gracias a su diseño y forma recta de los dientes, los engranajes rectos ofrecen una transmisión precisa y estable del movimiento. Esto les confiere una mayor resistencia al desgaste y una vida útil prolongada, reduciendo así los costos de mantenimiento y reemplazo.
• Precisión: Los engranajes proporcionan una transmisión de movimiento altamente precisa. A diferencia de las transmisiones por correas o cadenas, los engranajes minimizan el deslizamiento, garantizando una sincronización exacta entre los componentes conectados.
• Eficiencia: La eficiencia en la transmisión de potencia es otra ventaja destacada de los engranajes. Gracias a su diseño, pueden operar con pérdidas mínimas de energía, lo que los hace ideales para aplicaciones donde la conservación de energía es crucial.
• Durabilidad: En general, los engranajes están diseñados para resistir fuerzas y cargas significativas. Son componentes robustos que pueden soportar grandes esfuerzos mecánicos, lo que aumenta su vida útil, especialmente en entornos industriales pesados.
• Compactos: En comparación con otros mecanismos de transmisión de potencia, los engranajes ocupan menos espacio. Esto permite diseñar sistemas más compactos y eficientes, optimizando el uso del espacio disponible.

Posibles Desventajas del Uso de Engranajes

• Coste: La fabricación de engranajes, especialmente aquellos con especificaciones precisas y materiales de alta calidad, puede resultar costosa. Este coste incluye tanto el proceso de producción como los materiales utilizados.
• Ruido: El ruido generado por los engranajes durante su funcionamiento es una preocupación común. Este es particularmente notorio en engranajes rectos y puede ser un factor limitante en aplicaciones donde se requiere un funcionamiento silencioso.
• Mantenimiento: Aunque los engranajes son duraderos, requieren un mantenimiento adecuado para funcionar de manera óptima, lo que incluye la correcta lubricación para reducir el desgaste y la inspección regular para detectar posibles fallos. El mantenimiento inadecuado puede llevar a una reducción significativa de la vida útil de los engranajes.

Materiales Utilizados para Fabricar Engranajes

El acero sometido a un tratamiento de templado es uno de los materiales más comunes para los distintos tipos de engranajes, también es común el uso de aluminio. Otros materiales empleados son:

• Aceros de alta resistencia
• Aceros inoxidables forjados
• Aleaciones a base de cobre
• Aleaciones de aluminio fundidas o forjadas
• Hierro fundido o fundición gris
• Aleaciones de magnesio

En cuanto a los plásticos, que cuentan con propiedades autoextinguibles, destacan el policarbonato (PC), la poliamida o el PVC, así como las resinas acetálicas. Mientras, entre los no combustibles, los más utilizados son la polieteretercetona PEEK, el politetrafluoroetileno (PTFE) y los polímeros de cristal líquido (LCP).

Engranajes Rectos de Acero: Resistencia y Durabilidad

Cuando se trata de engranajes de dientes rectos, el acero es uno de los materiales más utilizados debido a su resistencia y durabilidad. Los engranajes rectos de acero pueden soportar altas cargas de torque y ofrecen una excelente resistencia al desgaste y la fatiga. Esto los convierte en una gran opción para aplicaciones que requieren una alta resistencia y una larga vida útil, como en la industria automotriz y en maquinaria pesada.

Engranajes Rectos de Otros Materiales: Opciones y Consideraciones

Aunque el acero es el material más comúnmente utilizado para los engranajes rectos, también existen opciones de otros materiales que pueden ser adecuadas según las necesidades específicas de la aplicación. Por ejemplo, los engranajes rectos de bronce son una otra elección cuando se requiere una mayor resistencia al desgaste y la lubricación.

Por otro lado, los engranajes rectos de plástico pueden ser utilizados en aplicaciones donde se busca una reducción del ruido y una mayor resistencia a la corrosión. La elección del material adecuado debe considerar los requisitos de la aplicación y las propiedades deseadas.

Aplicaciones de los Engranajes de Dientes Rectos

Los engranajes de dientes rectos encuentran aplicaciones en diversas industrias. Dos de las industrias principales donde se utilizan son la industria automotriz y la maquinaria industrial.

Industria Automotriz: Uso de Engranajes Rectos en Transmisiones

En la industria automotriz, los engranajes rectos desempeñan un papel crucial en la transmisión de potencia desde el motor hacia las ruedas. Se utilizan en las cajas de cambios y diferenciales para permitir cambios de velocidad suaves y una distribución eficiente del torque. La resistencia y la capacidad para soportar cargas pesadas hacen que los engranajes rectos de acero sean la elección preferida en esta industria exigente.

Maquinaria Industrial: Engranajes Rectos para la Transmisión de Fuerza

En la maquinaria industrial, los engranajes de dientes rectos se utilizan para transmitir fuerza y movimiento en una amplia variedad de aplicaciones. Desde maquinaria pesada, como grúas y excavadoras, hasta equipos de producción y sistemas de transmisión de energía, los engranajes rectos juegan un papel esencial en la operación y el rendimiento confiable de la maquinaria industrial.

Otras Aplicaciones

Los distintos tipos de engranajes están presentes en numerosos sectores, como:

• El agrícola, en el que juegan un papel clave para desarrollar labores mecanizadas, como la siembra, el arado o el riego, así como en los propios tractores.
• En el ámbito automovilístico, sus función suele ser la de actuar como transmisores de fuerzas y regular la velocidad.
• En cuanto a vehículos navales, los engranajes operan en barcos de pesca, submarinos, en embarcaciones de trabajo o yates.
• En energía eólica, los engranajes aumentan la velocidad de los generadores, función que aprovechan también las industrias fabricantes de cemento. Los molinos de rodillos se emplean para el transporte de losas y para laminadores de alambre.

Existen, además cuatro aplicaciones de los engranajes especialmente representativas y utilizadas en infinidad de sectores y ámbitos:

1. Bomba hidráulica: Transforma la energía mecánica rotatoria en energía hidráulica. Se compone de un par de engranajes acoplados y cuenta con el eje conducido y con el conductor, que es el accionado por el eje del motor. Este, por el desplazamiento a que da lugar el contacto entre los dientes de los engranajes, hace girar al eje conducido.
2. Reductor de velocidad: Emplean pares de engranajes circulares y dentados para rebajar la velocidad del motor de forma eficaz y segura. Además usan engranajes con diámetros muy diferentes, para reducir la velocidad de giro.
3. Diferencial: Muy utilizado en el sector automovilístico, facilita que, en las curvas, las dos ruedas motrices de un vehículo puedan girar a distinta velocidad que las demás. El diferencial está formado por dos engranes planetarios unidos a los extremos de los semiejes de las ruedas, y otros dos satélites o piñones cónicos situados en los extremos de su eje porta satélites.
4. Caja de velocidades: Acopla el motor con el sistema de transmisión con diferentes relaciones de engranajes. Además reduce el número de revoluciones del motor. Unos rodamientos de bolas soportan los ejes del cambio. Se acopla al volante de inercia del motor a través del embrague o del convertidor de par.

Dibujo y Diseño de Engranajes

El dibujo y diseño de engranajes es un paso esencial para asegurar su correcto funcionamiento en diversas aplicaciones técnicas.

Parámetros de Diseño

• Módulo: El módulo se define como la relación entre el diámetro del círculo primitivo y el número de dientes. Un módulo adecuado garantiza que los engranajes engranen correctamente entre sí. Se mide en milímetros y permite estandarizar medidas para que engranajes de distintas marcas o fabricantes sean compatibles.
• Relación de Transmisión: La relación de transmisión indica cómo la velocidad del eje motriz se transforma en la velocidad del eje conducido. Se calcula dividiendo el número de dientes del engranaje conducido entre el número de dientes del engranaje motriz. Este parámetro es crucial para determinar la eficacia del sistema de engranajes y su aplicación específica, ya que puede modificar la velocidad y el par disponible.

Herramientas de Dibujo

• CAD: El diseño asistido por ordenador (CAD) es una herramienta invaluable para el diseño de engranajes. Permite a los diseñadores modelar geometrías complejas con precisión y evaluar el funcionamiento del engranaje en un entorno virtual antes de su fabricación. Los programas CAD posibilitan ajustes y optimizaciones rápidas, facilitando iteraciones del diseño sin la necesidad de prototipos físicos. Algunas características destacadas incluyen simulación de movimientos, análisis de fuerzas y generación automática de planos técnicos.
• Programas Específicos: Existen programas específicos para el diseño de engranajes, como KISSsoft, GearTrax y otros. Estas herramientas están especializadas en la creación de engranajes y permiten introducir parámetros específicos como el ángulo de presión, altura del diente y perfil del diente. Su uso reduce errores y mejora la eficiencia del diseño, permitiendo integrar cálculos complejos con facilidad y generando modelos completos listos para la fabricación y simulación. Los programas específicos también permiten exportar datos compatibles con máquinas de CNC y otros equipos de fabricación avanzada.

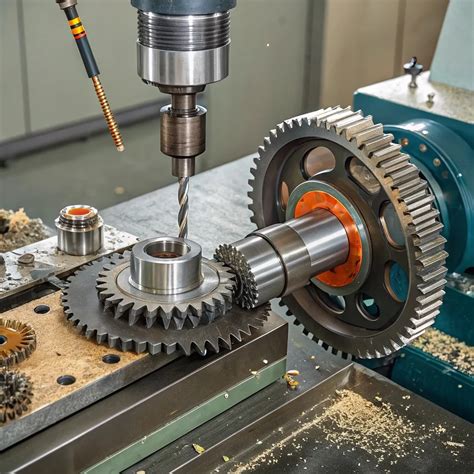

Fabricación y Tecnología de Engranajes

La fabricación de engranajes ha avanzado significativamente, incorporando tecnologías modernas y técnicas precisas para optimizar su funcionamiento y durabilidad.

Procesos de Mecanizado de Engranajes

• Tallado de Dientes: El tallado de dientes es un proceso crucial que define la forma y funcionalidad del engranaje. Se realiza mediante fresadoras y tornos especializados que garantizan una exactitud milimétrica. Éstos pueden utilizar fresas madre, que replican el perfil exacto del diente requerido. La tecnología CNC (Control Numérico por Computadora) es ampliamente utilizada para automatizar y mejorar la precisión del tallado.
• Rectificado de Dientes: El rectificado es un proceso posterior al tallado que se utiliza para afinar y pulir los dientes. Con ello, se mejora la suavidad en el engranaje y se reduce el desgaste durante el funcionamiento. Las máquinas de rectificado emplean piedras abrasivas de alta precisión que permiten ajustar minuciosamente la superficie de cada diente, asegurando un contacto adecuado y reduciendo la fricción.

Materiales Utilizados

• Engranajes de Metal: Los engranajes de metal son los más comunes, debido a su resistencia y durabilidad. Se utilizan materiales como el acero, el bronce o el hierro fundido. El acero es particularmente apreciado por su alta resistencia a la tracción y capacidad para soportar grandes cargas. Estos materiales son tratados térmicamente para mejorar sus propiedades mecánicas y la durabilidad.
• Engranajes de Plástico: Los engranajes de plástico se usan en aplicaciones donde el peso ligero, la resistencia a la corrosión y el menor ruido son prioridades. Materiales como el nylon y los polímeros reforzados con fibra de vidrio son los que más se usan en este área. Estos engranajes son ideales para dispositivos electrónicos y electrodomésticos, donde las cargas no son excesivamente altas.

Tratamientos Térmicos

Los tratamientos térmicos son fundamentales para mejorar las características mecánicas de los engranajes metálicos. Estos procesos incluyen el templado, revenido y cementación.

• El templado incrementa la dureza del material, mientras que el revenido reduce la fragilidad y mejora la tenacidad.
• La cementación, por otro lado, crea una capa superficial dura, dejando el núcleo del engranaje más suave y dúctil, lo que combina resistencia al desgaste con tenacidad interior.

Historia y Evolución de los Engranajes

La evolución de los engranajes es un fascinante viaje a través de la historia de la ingeniería, desde sus orígenes en civilizaciones antiguas hasta las aplicaciones modernas.

Los primeros textos que mencionan engranajes provienen de China, Grecia, Turquía y Damasco. Sin embargo, hay pocos detalles sobre sus diseños específicos en esos tiempos. Un ejemplo notable de la antigüedad es el mecanismo de Anticitera, que data entre el 150 y el 100 a.C.

Este dispositivo, descubierto en un naufragio cerca de la isla griega de Anticitera, era una compleja calculadora astronómica compuesta por al menos 30 engranajes de bronce. Sus dientes triangulares demuestran una avanzada tecnología para la época.

En la antigua China, el ‘carro que apunta hacia el Sur’ (120-250 d.C.) es otro ejemplo notable del uso temprano de engranajes.

Este dispositivo de navegación mantenía una orientación constante independientemente del camino recorrido, gracias a un sistema de engranajes diferenciales que ajustaba la dirección.
