Los engranajes son componentes esenciales en la transmisión del movimiento circular dentro de una máquina. Están constituidos por el acoplamiento, diente a diente, de dos ruedas dentadas, una motriz y otra conducida. Generalmente, los engranajes están montados en ejes y sujetados de diferentes maneras para evitar que el engranaje pueda deslizarse lateralmente o patinar.
Animación que muestra el funcionamiento de los engranajes.
Tipos de Engranajes
Existen diversos tipos de engranajes, cada uno diseñado para aplicaciones específicas. A continuación, se describen algunos de los más comunes:
- Cilíndricos de dientes rectos: Son el tipo más simple y corriente, utilizados en transmisiones de ejes paralelos.
- Helicoidales: La forma helicoidal hace referencia a la forma especial con que se fabrica cada diente del engranaje, permitiendo una operación más suave y silenciosa en comparación con los engranajes de dientes rectos.
- Cónicos de dientes rectos: Se usan cuando los ejes forman un ángulo de 90° y se cruzan entre sí.
- Cónicos de dientes helicoidales: Ofrecen una mayor superficie de contacto y un funcionamiento más silencioso en comparación con los cónicos rectos.
- Cónicos hipoides: Utilizados en vehículos industriales con tracción en los ejes traseros, proporcionan estabilidad y robustez en la transmisión.
- De rueda y tornillo sinfín: Algunos engranajes tienen una aplicación especial, según su uso.
- Planetarios: Consisten en engranajes externos que rotan sobre un engranaje central, utilizados en cajas de cambio automáticas.
- Interiores: Son variaciones de los engranajes de diente recto, con los dientes tallados en la superficie interior de un anillo.
- De cremallera: Poseen sus dientes sobre una superficie recta, transformando el movimiento de rotación en lineal.
Engranajes de Dientes Helicoidales en Detalle
Los engranajes de dientes helicoidales se caracterizan por tener los dientes cortados en un ángulo con respecto al eje. Esto proporciona un contacto gradual entre los dientes a medida que engranan, lo que resulta en una operación más suave que en los engranajes de dientes rectos. La forma helicoidal hace referencia a la forma especial con que se fabrica cada diente del engranaje. Este tipo de engranaje fue inventado por André Citroën, quien los utilizo en la fabricación de los autos de esta marca.

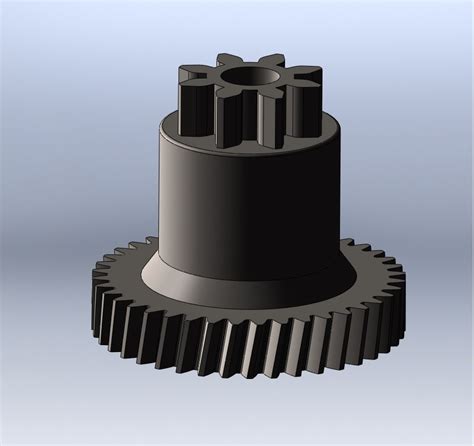

Ejemplo de un engranaje de dientes helicoidales.
Ventajas de los Engranajes Helicoidales
- Operación Silenciosa: El contacto gradual entre los dientes reduce el ruido.
- Mayor Capacidad de Carga: Pueden manejar mayores fuerzas de empuje.
Sin embargo, los engranajes helicoidales también generan un empuje axial que debe ser contrarrestado. Una solución común es utilizar engranajes helicoidales dobles, que combinan hélices derecha e izquierda para eliminar el empuje axial.
Engranajes helicoidales dobles con hélice derecha e izquierda.
Aplicaciones de los Engranajes
El campo de aplicación de los engranajes es prácticamente ilimitado. Se utilizan en una amplia variedad de industrias y maquinarias, incluyendo:
- Transmisiones manuales y servotransmisiones: Permiten cambiar las relaciones de engranajes sin alterar otras relaciones.
- Diferenciales: En los automóviles, los engranajes se utilizan en el diferencial para transmitir la potencia a las ruedas.
- Maquinaria industrial: Para proveer una ventaja de potencia, velocidad o par.
- Cajas de cambio automáticas: Los engranajes planetarios son utilizados en las cajas de cambio automáticas.
Los engranajes son componentes cruciales en numerosas aplicaciones, desde la maquinaria pesada hasta los dispositivos electrónicos de precisión.
Mantenimiento y Lubricación de Engranajes
Para asegurar una operación adecuada y prolongar la vida útil de los engranajes, es fundamental realizar un mantenimiento adecuado y aplicar una lubricación apropiada. La falta de lubricación puede llevar a un desgaste rápido y la destrucción de los engranajes. Existen varios métodos de lubricación, incluyendo:
- Circulación Centralizada
- Lubricación por Baño o Salpique
- Lubricación por Goteo
- Lubricación Manual
La elección del lubricante depende de factores como la velocidad, la carga, la temperatura de operación y el grado de contaminación del ambiente. Además de la lubricación, es importante mantener la limpieza de los engranajes y protegerlos contra la corrosión.
Engranajes helicoidales
Tratamientos Térmicos Superficiales
Para mejorar la resistencia al desgaste y la dureza de los engranajes, se pueden aplicar tratamientos térmicos superficiales. Estos tratamientos incluyen:
- Cementación: Suministrar carbono a la superficie para aumentar la dureza.
- Temple por inducción: Calentar la superficie mediante corrientes inducidas para lograr una alta dureza superficial.
Estos tratamientos ayudan a mejorar la resistencia a la fricción y la durabilidad de los engranajes.
Conclusión
Los engranajes de dientes helicoidales son componentes esenciales en una amplia gama de aplicaciones, gracias a su operación suave y su capacidad para transmitir grandes cargas. Su diseño y mantenimiento adecuados son cruciales para asegurar un rendimiento óptimo y una larga vida útil.
