Equipos de Radiografía Dental: Tipos y Funcionamiento

Los equipos de radiología dental son fundamentales en la odontología moderna, ya que permiten a los profesionales captar imágenes detalladas de dientes, encías y estructuras circundantes. Estas imágenes son esenciales para diagnosticar y elaborar planes de tratamiento de diversas afecciones dentales.

La Radiología Dental es la rama de la odontología especializada en la obtención de imágenes intra o extraorales empleando radiación ionizante. En muchos casos clínicos, para poder realizar un diagnóstico correcto, el profesional necesita recurrir a un equipo de rayos X y a las radiografías odontológicas.

Contar con el mejor equipo de radiología dental es primordial para realizar diagnósticos exactos y tratamientos eficaces. Invertir en equipos de radiología dental profesionales tiene numerosas ventajas, como:

• Mayor precisión y calidad de las imágenes diagnósticas, lo cual permite a los dentistas detectar posibles problemas en una fase temprana. Este reconocimiento precoz puede conducir a tratamientos más exitosos y mejores resultados para los pacientes.
• Reducción de la exposición de los pacientes a la radiación. Mediante tecnologías y técnicas especializadas, como los sensores digitales o la colimación, los profesionales pueden minimizar las dosis de radiación sin dejar de obtener imágenes claras y detalladas.
• Aumento de la eficacia del flujo de trabajo en las clínicas dentales. Funciones como el software de radiología digital permiten a los dentistas almacenar, recuperar y compartir de forma eficaz las imágenes y registros de los pacientes.
• Contribuir al éxito de una clínica dental al ofrecer capacidades diagnósticas de vanguardia.

Tipos de Equipos de Radiología Dental

Los equipos de radiología dental constan de diversos aparatos y tecnologías diseñados para captar imágenes detalladas de dientes, encías y estructuras circundantes.

Los equipos de radiología dental se clasifican en dos grandes grupos, intraorales y extraorales.

Equipos de Radiología Intraoral

Las radiografías intraorales son aquellas en las que la película o el sensor se coloca dentro de la boca. Son las más comunes y detalladas, proporcionando una visión precisa de los dientes y las estructuras adyacentes.

• Radiografías periapicales: Este equipo de radiografía dental destaca por su capacidad para capturar imágenes detalladas de un diente completo, desde la corona hasta la raíz. Estas radiografías se suelen hacer con pequeñas películas o sensores digitales que se colocan en la cavidad bucal durante un breve periodo de tiempo. Generan imágenes de alta resolución, lo que permite a los profesionales dentales detectar incluso los problemas más diminutos.
• Radiografías interproximales o de aleta de mordida (bitewing): Permiten observar las coronas de los dientes superiores e inferiores en una misma imagen, enfocándose en las áreas de contacto entre dientes. Se utilizan sobre todo para identificar casos de caries interproximales (entre los dientes del paciente) o problemas en las raíces de los dientes. La placa se coloca a lo largo de la mordida del paciente, para obtener una imagen completa de las coronas dentales del paciente.
• Radiografía Oclusal: Muestran una vista amplia del maxilar o la mandíbula, lo que facilita la observación de dientes en desarrollo, fracturas o cuerpos extraños.
• Escáneres intraorales: Son equipos de radiología dental basados en tecnología 3D avanzada para generar imágenes exactas del interior de la boca de un paciente. Estas imágenes en 3D permiten un examen exhaustivo de los dientes, las encías y la mandíbula, garantizando la detección de todas las posibles anomalías.

Equipos de Radiología Extraoral

Las radiografías extraorales son técnicas de diagnóstico por imagen en odontología en las que el sensor o película radiográfica se coloca fuera de la boca del paciente. Es fundamental para los análisis cefalométricos que determinan la posición y alineación de los dientes, así como la relación entre los maxilares y el cráneo.

• Ortopantomografía (Panorámicas 2D): También llamada radiografía dental panorámica, es el tipo de radiografía dental más común. Para obtener una panorámica 2D, el paciente se pone de pie o se sienta recto mientras el equipo gira alrededor de su cabeza. Una de las ventajas de las panorámicas 2D es su rapidez. Muestra la totalidad de la estructura facial y mandibular (arcadas superior e inferior, huesos maxilares, mandíbula y estructuras de soporte).
• Panorámicas con CBCT 3D: Son esenciales en el ámbito de la radiografía dental.
• Cefalometría o telerradiografía: Es un tipo de radiografía que, en el ámbito odontológico, prácticamente solo se usa en los estudios previos a una ortodoncia.

Equipos de Radiología Dental Portátiles (ERDP)

Los equipos radiográficos dentales portátiles (ERDP) son dispositivos transportables e inalámbricos cuyo uso se ha masificado. Los ERDP se diferencian de los equipos radiográficos fijos en que tienen una batería recargable y un blindaje externo de retrodispersión. Además, el miliamperaje es menor en ERDP, por lo que los tiempos de exposición son mayores.

En 1921 se crea el primer equipo radiográfico dental portátil (ERDP), que es inalámbrico con el uso de baterías, transportable, y en el que la exposición se realiza mientras se sostiene con las manos. Inicialmente, el uso de los ERDP se enfocó en la medicina y odontología militar. Actualmente se ha masificado el uso de los ERDP, con un aumento de modelos disponibles.

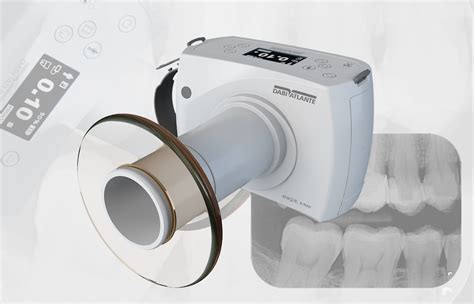

Los ERDP pueden ser de dos tipos según su diseño. Un tipo presenta mango y gatillo (Figura 2) y físicamente puede ser similar a una lámpara de fotocurado, secador de pelo o pistola. El otro tipo se asemeja a una cámara fotográfica digital (Figura 3).

Figura 2. Esquema de un equipo radiográfico dental portátil con mango y gatillo. a) Sin blindaje externo de retrodispersión.

Figura 3. Esquema de un equipo radiográfico dental portátil que asemeja una cámara fotográfica digital. a) Vista anterior del equipo sin blindaje externo de retrodispersión. b) Vista lateral del equipo sin blindaje externo de retrodispersión.

Los ERDP tienen una carcasa que contiene el tubo de rayos X, que debe tener un blindaje interno plomado que proteja de la radiación de fuga en cantidad suficiente como para que la exposición a radiación ionizante anual en manos no supere la dosis límite permitida para el operador. Además, los ERDP deben tener un blindaje externo de retrodispersión (Figuras 2 y 3) que corresponde a un disco de acrílico plomado de un espesor y diámetro mínimos de 0,25 mm y 15,2 cm respectivamente y debe estar ubicado a un cm del extremo del cilindro. Este disco puede ser fijo o removible, y protege de la radiación secundaria.

El cilindro de los ERDP puede tener distintas longitudes, variando desde un cilindro corto de 6 cm hasta uno largo de 14 cm. Al igual que los equipos radiográficos fijos, los ERDP requieren de un filtro de un espesor mínimo de 1,5 mm de aluminio o equivalente para minimizar la exposición a radiación ionizante al paciente.

Los ERDP funcionan con una batería y su correspondiente cargador. Algunos ERDP incluyen una pantalla para ver la radiografía después de realizada una toma radiográfica con sensor digital.

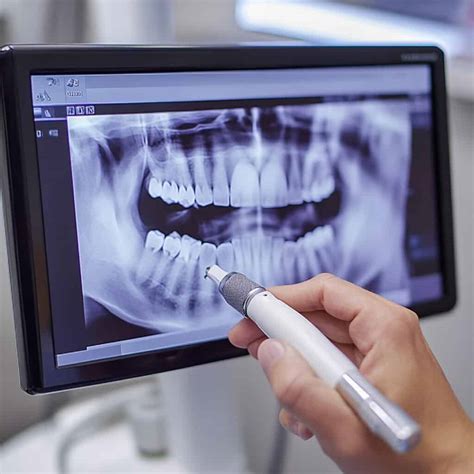

Radiografía Digital

La radiografía digital ha revolucionado el campo de la radiología dental. La radiografía digital es una parte esencial de muchos procedimientos y tratamientos dentales. Los dentistas también pueden utilizar esta tecnología para identificar caries, analizar el estado de las raíces dentales y evaluar la alineación de los maxilares.

Una de las principales ventajas del software de radiología digital es su capacidad para aumentar la eficiencia del flujo de trabajo en las clínicas dentales.

Componentes y Materiales Complementarios

Para obtener radiografías de calidad, a parte de las películas o sensores, es fundamental contar con el equipamiento adecuado y los materiales complementarios. A continuación, se describen los elementos clave que garantizan una toma de imágenes radiográficas eficaz, segura y precisa.

• Máquina de Rayos X Dental: Es el equipo principal que emite los rayos X necesarios para crear las imágenes.
• Delantales de Plomo: Son utilizados por el paciente para proteger las áreas no irradiadas, como la zona abdominal, del impacto de los rayos X. Están hechos de plomo o materiales equivalentes que bloquean eficazmente la radiación.
• Protectores de Tiroides: Son dispositivos de protección que se colocan alrededor del cuello del paciente para proteger la tiroides, una glándula particularmente sensible a la radiación.
• Posicionadores de radiografía: Son dispositivos utilizados para colocar y mantener la película o el sensor en la posición correcta dentro de la boca del paciente. Los posicionadores ayudan a garantizar que las imágenes sean precisas y reproducibles, reduciendo la necesidad de repetir las radiografías debido a errores de posicionamiento.
• Procesador de imágenes: En el caso de las radiografías digitales, un procesador de imágenes es necesario para visualizar y analizar las radiografías en una computadora.
• Revelado (en sistemas analógicos): Liquido revelador para el proceso de radiografías analógicas.

Avances en la Radiología Dental

La radiología dental ha avanzado significativamente en las últimas décadas, gracias a la adopción de tecnologías innovadoras que han transformado la obtención, procesamiento y análisis de imágenes. Destacan los sistemas digitales, que permiten obtener imágenes de alta resolución al instante, y las técnicas tridimensionales como la tomografía computarizada de haz cónico, que brindan una visión completa de las estructuras orales y maxilofaciales. La integración de software especializado y herramientas de inteligencia artificial ha facilitado la detección automática de patologías y una planificación más precisa de tratamientos complejos, como implantes y ortodoncia.

La evolución hacia la máquina de radiografía odontológica ha marcado un hito en la radiología dental.
