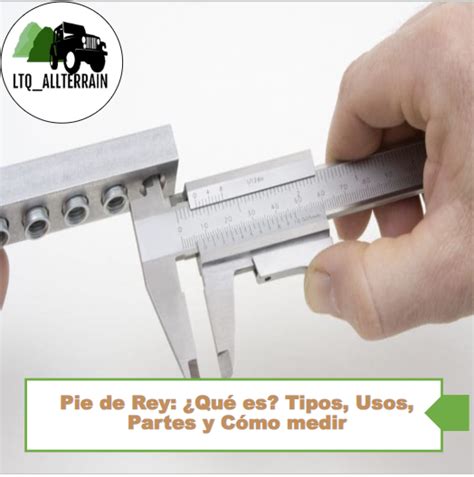

El pie de rey, también conocido como vernier, es un instrumento de medición lineal de alta precisión utilizado desde el siglo XVII. En odontología, este instrumento es esencial para realizar mediciones precisas en diversas aplicaciones clínicas y de laboratorio. Este artículo aborda en detalle el uso, la calibración y la importancia del pie de rey en la práctica dental moderna.
Componentes y Tipos de Pie de Rey
El pie de rey consta de dos partes principales:
- Parte fija: Una regla que puede venir con dos sistemas métricos, el sistema internacional en centímetros y el sistema inglés en pulgadas.
- Mordazas: Utilizadas para medir tanto exteriores como interiores de objetos.
Existen varios tipos de vernier, aunque todos son muy similares en estructura, con cambios mínimos entre ellos.
Tipos de Pie de Rey
- Vernier estándar: Utiliza un nonio para mediciones precisas.
- Vernier digital: Muestra las mediciones en una pantalla digital, facilitando la lectura.
- Vernier con aguja: Incorpora una aguja que indica la medida, acelerando el proceso de lectura.
El nonio es un aparato destinado a la medición precisa de longitudes o ángulos. En algunos modelos, se utiliza un botón en lugar de un tornillo para manejar el cursor, facilitando el ajuste.
Calibración del Pie de Rey
La calibración es un proceso fundamental para asegurar la precisión de las mediciones realizadas con el pie de rey. A continuación, se presenta un método para calibrar el instrumento utilizando una máquina 3D calibrada y un bloque patrón:
Incertidumbre de la Máquina 3D
La incertidumbre de la máquina 3D (Im) se calcula mediante la fórmula:
Im = 2.2 + 4 * L / 1000 (micrómetros)
Donde L es la longitud en milímetros (mm).
Incertidumbre del Bloque Patrón
La incertidumbre del bloque patrón (I) se calcula mediante la suma cuadrática de las siguientes incertidumbres:
- Incertidumbre de la máquina 3D (Im).
- Incertidumbre de las mediciones sobre el patrón: s(x) es la desviación típica y n es el número de mediciones (generalmente 10).
- Incertidumbre de la escala de la máquina 3D: E es el factor de escala de la máquina dividido por 2.
La fórmula para la incertidumbre del bloque patrón es:
I = √( [Im/K]² + [s(x)/√n]² + [E/√3]² )
Donde:
- K es un factor de corrección.
- s(x) es la desviación típica de las mediciones.
- n es el número de mediciones.
- E es el factor de escala de la máquina dividido por 2.
Este método permite obtener una calibración precisa del pie de rey, asegurando mediciones fiables en el entorno odontológico.
Uso del Pie de Rey
Para medir un elemento con el pie de rey, se debe seguir el siguiente procedimiento:
- Situar el elemento entre las dos mordazas.
- Cerrar las mordazas hasta que hagan tope, asegurándose de que el ajuste sea adecuado.
- Verificar que el 0 de la escala nonio coincida con algún número en la regla. Si no coincide, identificar el número que coincide precisamente con alguna línea de la regla.
- Unir los datos obtenidos para determinar la medida precisa.
Instrumental Odontológico de Medición
Existe una gran variedad de instrumental de medición fabricado en acero de larga duración, diseñado para asegurar su mantenimiento en perfecto estado. Algunos de estos instrumentos incluyen:
- Pie de rey para laboratorio.
- Pie de rey Boley.
- Compás quirúrgico.
- Calibradores para medir el espesor del metal.
- Calibradores Iwanson para restauraciones de cera y metal.
- Reglas quirúrgicas metálicas.
- Medidores de espesor óseo.
- Calibradores Zücker Modell.
Estos instrumentos son esenciales para realizar mediciones precisas en diversas aplicaciones odontológicas, desde la toma de medidas en restauraciones hasta la evaluación del espesor óseo.
| Instrumento | Uso | Material |
|---|---|---|
| Pie de Rey para Laboratorio | Mediciones generales en laboratorio | Acero Inoxidable |
| Calibrador Iwanson | Mediciones en restauraciones de cera y metal | Acero Inoxidable |
| Regla Quirúrgica Metálica | Mediciones milimétricas en cirugías | Acero Inoxidable |
| Medidor de Espesor Óseo | Medición del espesor de los huesos | Acero Inoxidable |
Requerimientos de Uso y Precauciones
Para asegurar la precisión y durabilidad del pie de rey, es importante seguir las siguientes recomendaciones:
- No emplear los instrumentos como herramienta para otros fines.
- Limpiar y mantener el instrumento en perfectas condiciones.
- Almacenar el instrumento en un lugar seguro para evitar daños.
Siguiendo estas recomendaciones, se puede garantizar la precisión y durabilidad del pie de rey, asegurando mediciones fiables en la práctica odontológica.
