El retenedor de la bomba de agua, también conocido como válvula antirretorno, válvula check o válvula uniflujo, es un componente esencial en sistemas de bombeo. Su función principal es permitir el flujo de un fluido en una sola dirección, cerrando completamente el paso en sentido contrario.
Las válvulas antirretorno son cruciales en tuberías unidas a sistemas de bombeo para evitar que la bomba trabaje en vacío. Además, pueden mitigar los golpes de ariete si se instalan en el punto adecuado del tramo de tuberías.
Tipos de Válvulas Antirretorno
- Válvula de clapeta oscilante: Utiliza una clapeta que actúa como obturador gracias a la gravedad.
- Válvula de muelle: Diseñada para operar rápidamente y cerrarse con el apagado de la bomba.
- Válvula de pistón: Utiliza un pistón para controlar el flujo.
- Válvula de retención de bola: Empleada en terminales de bombas de extracción de pozos, especialmente para aguas residuales o químicamente agresivas.
- Válvulas de retención de Arco: Adecuadas para instalaciones de agua potable, previniendo el retroceso del agua en redes de distribución, fontanería y grupos de presión.
Selección de una Válvula Antirretorno para Pozo
La selección adecuada de una válvula antirretorno es vital para el rendimiento y la longevidad del sistema de bombeo.
Material
El material debe resistir la corrosión de minerales, sales y productos químicos presentes en el agua de pozo, tanto en aplicaciones sumergidas como de superficie.
- Acero inoxidable: Ofrece excelente resistencia a la corrosión, especialmente en ambientes agresivos o salinos.
- Latón: Proporciona buena resistencia a la corrosión en agua dulce.
Tipo de Válvula Antirretorno
Las bombas de pozo utilizan válvulas antirretorno con resorte debido a su rápida operación. Estas válvulas se cierran rápidamente con el apagado de la bomba, previniendo el golpe de ariete.
Una válvula antirretorno con resorte puede instalarse horizontal o verticalmente.
Clasificación de Presión
Para sistemas residenciales, las bombas de pozo operan entre 2 y 4,13 bar (30 a 60 PSI). La válvula antirretorno debe tener una clasificación de presión superior a la presión máxima de salida de la bomba.
Tamaño y Tipo de Conexión
Los tamaños comunes varían de 12,7 mm a 102 mm (1/2 pulgada a 4 pulgadas) y deben coincidir con la tubería de la bomba de pozo. Las válvulas antirretorno roscadas son fáciles de instalar en la tubería del pozo.
Instalación de una Válvula Antirretorno para una Bomba Jet
Las bombas jet se instalan sobre el suelo y utilizan succión y presión para elevar el agua, siendo adecuadas para pozos poco profundos (alrededor de 15 metros).
Válvula de Pie
Una válvula de pie se instala en el fondo del pozo, por debajo del nivel estático del agua, asegurando su inmersión. Esta válvula tiene un filtro que previene la entrada de suciedad y escombros, reduciendo el riesgo de obstrucción y daño a la bomba.
Con la válvula de pie en el fondo, la columna de agua permanece intacta, facilitando el cebado de la bomba.
Válvula Antirretorno sobre el Suelo
Para simplificar el mantenimiento, las válvulas antirretorno a menudo se instalan sobre el suelo, cerca de la bomba. Sin embargo, se necesitan accesorios adicionales para cebar la bomba.

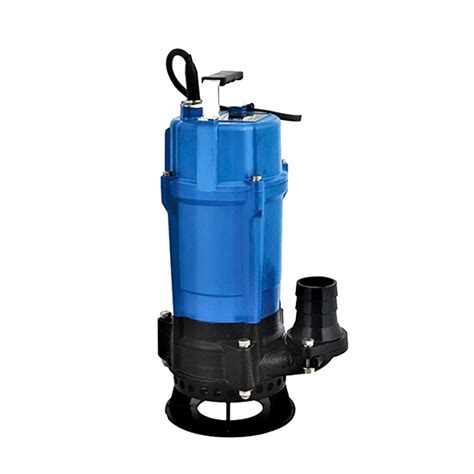

Válvulas Antirretorno para Bombas Sumergibles
Los sistemas de bombas sumergibles se utilizan para pozos más profundos. Es importante prevenir una presión excesiva en una sola válvula para reducir el riesgo de fallo.
En un pozo de 183 metros de profundidad, la instalación de válvulas antirretorno a intervalos de 61 metros asegura que cada válvula maneje solo una parte de la presión total, previniendo el golpe de ariete.
Señales de una Válvula Antirretorno Defectuosa
Las válvulas antirretorno pueden fallar debido al desgaste, la corrosión, la acumulación de residuos o una instalación incorrecta. Una válvula defectuosa permite que el agua regrese al pozo, causando que la presión del tanque disminuya.
El presostato enciende repetidamente la bomba para restaurar la presión, resultando en ciclos constantes. Una ligera disminución en la presión indica un mal funcionamiento, mientras que un fallo total resulta en una presión que cae a cero y la bomba cicla continuamente.
Cómo Determinar una Posible Fuga en un Sistema de Bomba de Pozo
Si nota una caída en la presión del agua, podría deberse a una válvula antirretorno defectuosa o una fuga en el sistema.
- Cierre todas las salidas de agua en el edificio.
- Cierre la válvula de aislamiento ubicada antes de la fontanería de su casa.
- Apague la bomba con la válvula de aislamiento cerrada.
Siguiendo estos pasos, puede determinar si la caída de presión es causada por una fuga o por reflujo de una válvula antirretorno defectuosa. Asegúrese también de que el tanque de presión no esté anegado.
Examinando Múltiples Válvulas Antirretorno en Bombas Sumergibles
Comience inspeccionando cualquier válvula antirretorno cerca del tanque de presión o en el cabezal del pozo para verificar si hay escombros o daños. Si la válvula antirretorno de superficie funciona correctamente, el problema podría estar en la válvula antirretorno de la bomba sumergible o a lo largo de la tubería de elevación.
Puede ser necesario extraer la bomba para diagnosticar las válvulas antirretorno más profundas, lo cual a menudo requiere asistencia profesional. Inspeccione las válvulas en busca de desgaste o daño y reemplácelas si es necesario.
Solución de Problemas cuando el Tanque de Presión no se Llena
Si el tanque de presión no se llena aunque se bombee agua del pozo, verifique si la válvula antirretorno está instalada al revés. Una flecha en la carcasa de la válvula indica la dirección del flujo. Si no hay una flecha, asegúrese de que esté instalada en la dirección de flujo prevista.
Además, verifique que la bomba esté funcionando correctamente y revise la configuración del tanque de presión.
¿Qué pasa si se rompe la bomba de agua?
Las posibles averías que puede presentar la bomba de agua de nuestro coche suelen deberse, principalmente, al desgaste o mal mantenimiento de la pieza.
Es de gran importancia que la bomba de agua para moto, funcione adecuadamente ya que cualquier tipo de fallo o fuga, puede sobrecalentar el motor y dañarlo. Podemos decir que, sin la bomba de agua, el motor de tu moto se sobrecalentaría, ocasionando un fallo en el motor, prácticamente irreparable.
Cuando esto pasa se manifiesta con varios síntomas. El motor se calienta a la mínima, el embrague patina y, el más evidente, el color del aceite. Cuando el lubricante del motor ha alcanzado el circuito de refrigeración, mezclándose con el fluido refrigerante, nos encontraremos, tanto en el cárter como en los radiadores, con una «mayonesa» espesa. Una mezcla que resulta muy perjudicial para el propulsor, causando graves problemas de llegar a hacerlo.
