Los retenedores de seguridad para puertas son elementos esenciales en la gestión de edificios, ofreciendo una combinación de seguridad, eficiencia energética y comodidad. Estos dispositivos aseguran que las puertas permanezcan abiertas cuando es necesario y se cierren de manera controlada para mantener la seguridad y la eficiencia energética.
¿Qué son los Retenedores de Cierrapuertas?
Los retenedores de cierrapuertas son dispositivos diseñados para mantener una puerta en posición abierta cuando sea necesario y permitir su cierre controlado cuando se liberen. Esta funcionalidad es especialmente útil en entornos donde el flujo constante de personas requiere que las puertas permanezcan abiertas temporalmente, como en hospitales, escuelas y edificios comerciales. Los retenedores pueden integrarse con diversos tipos de cierrapuertas y se activan y desactivan fácilmente.
Beneficios de los Retenedores en la Gestión de Edificios
La instalación de retenedores de cierrapuertas proporciona múltiples beneficios en la gestión de edificios:
- Eficiencia Energética: Aseguran que las puertas se cierren automáticamente, manteniendo el clima interior controlado y reduciendo los costos de calefacción y refrigeración.
- Seguridad: Garantizan que las puertas se cierren en caso de emergencia, evitando la propagación de fuego o humo y permitiendo una evacuación segura.
- Durabilidad: Prolongan la vida útil de las puertas y los marcos al prevenir el daño causado por puertas que se cierran de golpe.
Aplicaciones Comunes y Consideraciones de Instalación
Los retenedores de cierrapuertas son ideales para una variedad de aplicaciones, incluyendo oficinas, centros educativos, centros comerciales y hospitales. En estos entornos, es crucial considerar la ubicación y la frecuencia de uso de las puertas al seleccionar el retenedor adecuado. Algunos modelos pueden ser electromagnéticos, lo que permite su integración con sistemas de control de acceso y alarmas contra incendios, proporcionando una capa adicional de seguridad.

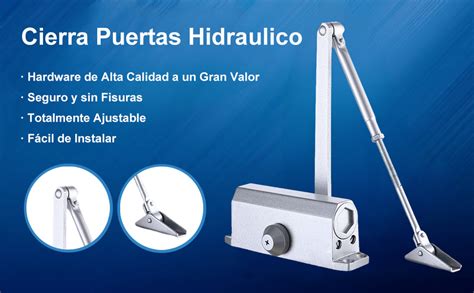

¿Qué es un Cierrapuertas?
Un muelle cierrapuertas o dispositivo de control de cierre de puertas, es un terminal mecánico diseñado con un brazo hidráulico que permite que una puerta se cierre automáticamente una vez abierta. Los cierrapuertas se encargan del cierre seguro de puertas que han de cerrarse de forma controlada siempre o, al menos en caso de un incendio.
Los sistemas de cierrapuertas son muy demandados debido a su funcionalidad de asegurar el cierre de una puerta ya sea en las puertas de una comunidad, puertas de una portería, una oficina, un local y hasta una vivienda, puertas de una hospital, un centro comercial, una gran superficie etc etc. Un cierrapuertas es útil o necesario en aquellos sitios que se quiera o se requiera cerrar una puerta.
Aportan seguridad frente a los posibles intrusos, ya que son capaces de cerrar por sí mismos el acceso por el que entramos y salimos. E igualmente en el caso de puertas cortafuego asegura que estas se queden cerradas.
Como Instalar un Cierre PUERTAS hidraulico (Cierrapuertas Yale)
¿Cómo Funciona un Cierrapuertas?
Inicialmente los primeros cierrapuertas consistían en un simple resorte, unido por un extremo a la puerta y por otro al marco de la puerta. A día de hoy el funcionamiento en el caso de un cierrapuertas manual se basa en la presión del aire y la energía almacenada. Y en el caso de un cierrapuertas automático es controlado electrónicamente y permite abrir y cerrar la puerta de forma automática. Sin esfuerzo y cerrarlas de forma segura.
Funciones Principales de un Cierrapuertas
- Retenedor: El retenedor de puerta se utiliza sobre puertas donde existe un paso frecuente de personas, pudiendo accionarse allí donde se desee bloquear el cierre de la puerta. No se puede utilizar en aplicaciones cortafuegos.
- Regulación hidráulica de cierre: Cada vez que la puerta se abre el cierrapuertas se posiciona de nuevo (con una cierta velocidad), a 0º la puerta. Es posible regular por medio de una válvula la velocidad de cierre según las exigencias.
- Regulación del muelle: En algunos tipos de cierrapuerta existe una regulación que permite aplicar un mayor o menor empuje durante la apertura de la puerta, esta regulación es también en función del peso y del tamaño de la puerta.
- Regulación de la apertura: Esta función (llamada “backcheck”) atenúa la velocidad de la puerta durante la apertura según la regulación efectuada. Esta característica es muy utilizada para las puertas sujetas a corrientes de aire, porque evita que la puerta choque contra la pared.
- Regulación del retraso en el cierre: Se utiliza muy a menudo en entornos donde pasan personas minusválidas. Una vez abierto, el cierrapuertas utiliza un tiempo determinado, que varía según la regulación, antes de cerrarse, por lo que el minusválido dispone de todo el tiempo necesario para pasar sin correr el riesgo de chocar contra la puerta que se está cerrando.
- Regulación del golpe final o eliminación del mismo: El cierrapuertas tiene una aceleración durante el cierre desde 15º hasta aproximadamente 0º, para estar seguros de que la puerta se cierre correctamente. El golpe final se utiliza para cerraduras donde se precisa un buen empuje de cierre, por el contrario sobre topes eléctricos se puede hasta eliminar.
Normativa Aplicable a los Cierrapuertas
La normativa específica para los cierrapuertas es la norma UNE-EN 1154:2003: Herrajes para la edificación. Dispositivos de cierre controlado de puertas. Requisitos y métodos de ensayo.
Y en el caso de los cierrapuertas para puertas cortafuego la normativa que les aplica es:
- UNE-EN 1154:2003: Herrajes para la edificación. Dispositivos de cierre controlado de puertas. Requisitos y métodos de ensayo.
- UNE-EN 1155:2003 Herrajes para la edificación. Dispositivos de retención electromagnética para puertas batientes. Requisitos y métodos de ensayo.
- UNE-EN 1158:2003:Herrajes para la edificación. Dispositivos de coordinación de puertas. Requisitos y métodos de ensayo.
- UNE-EN 16034:2015: Puertas peatonales, industriales, comerciales, de garaje y ventanas practicables. Norma de producto, características de prestación. Características de resistencia al fuego y/o control de humo.
Tipos de Cierrapuertas
Existen varios tipos de cierrapuertas, cada uno con sus propias características y aplicaciones:
- Cierrapuertas aéreos: Muy utilizados en locales comerciales u oficinas, ofrecen una solución técnica perfecta para una gran variedad de ocasiones.

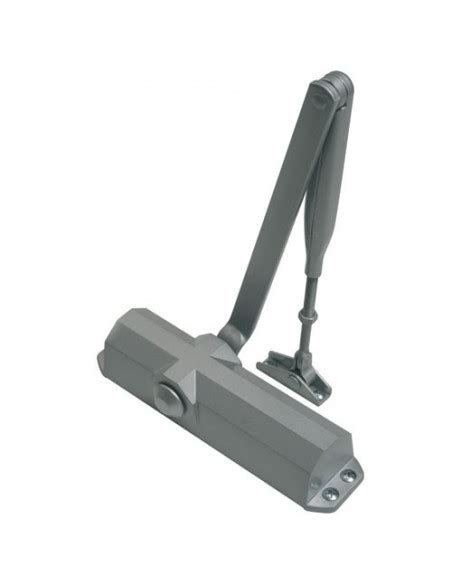

- Cierrapuertas con brazo articulado: Son los más comunes y pueden aguantar bastante peso dependiendo del modelo. Existen con retenedor y sin retenedor.
- Cierrapuertas con guía deslizante: Utilizan una guía deslizante en vez de brazo articulado, ofreciendo una mayor cantidad de acabados y prestaciones.
- Cierrapuertas de suelo: Utilizados en puertas de madera, cristal o metal, especialmente en puertas de cristal. Pueden controlar puertas de hasta 300 kg de peso.
¿Cómo Elegir un Cierrapuertas?
Al elegir un cierrapuertas, es importante tener en cuenta varios aspectos:
- Volumen de tráfico: El flujo de personas que entran y salen a diario determina el uso de cierrapuertas y, por tanto, su nivel de calidad.
- Criterios de construcción: Es necesario consultar la legislación pertinente respecto al tipo de instalación donde se vaya a montar.
- Estética: Es importante escoger un cierrapuertas que vaya en sintonía con el estilo de la puerta donde será instalado.
- Interior vs. Exterior: La resistencia del resorte del cierrapuertas es un elemento crítico que varía en tamaños entre 1 y 6.
- Ancho de la puerta: El ancho de la puerta y su marco definen el tamaño cierrapuertas con el fin de garantizar el cierre de la puerta.
- Peso de la puerta: El peso de la puerta es un factor muy importante a la hora de escoger un cierrapuertas.
- Empuje o tire: Es necesario conocer con exactitud el tipo de apertura de cada puerta (con un empujón o halándolas hacia el cuerpo).
- Tipo de puerta: Es necesario revisar su compatibilidad con el material y el tipo de puerta (vidrio, madera, aluminio, etc.).
La siguiente tabla de características te puede ayudar a elegir el cierrapuertas adecuado:
| Característica | Descripción |
|---|---|
| Fuerza de cierre | Capacidad del cierrapuertas para un tamaño de puerta (Nm). |
| Estabilidad de las regulaciones de velocidad | Resistencia a los cambios de temperatura y al uso prolongado. |
| Grado de eficacia | Relación del esfuerzo a realizar al abrir la puerta respecto a la potencia que devuelve el cierrapuertas al cerrar la puerta. |
| Durabilidad | Resistencia a la utilización prolongada (mínimo 500.000 ciclos). |
| Velocidad de cierre | Velocidad de la puerta al girar en torno a un eje (radianes/segundo). |
| Golpe final | Aceleración durante el cierre desde 5º para asegurar el cierre correcto. |
| Amortiguación de la apertura | Regula la fuerza con la que se puede frenar la puerta a la apertura. |
| Ángulo de retención | Ajustable entre 70º - 150º para modelos con brazo articulado, y entre 80 - 120º para cierrapuertas de muelle con guía deslizante. |
| Retardo de cierre | Tiempo que tarda la puerta en cerrarse una vez retenida. |
Consideraciones Adicionales
Para una vivienda, las opciones son muy amplias, desde puertas para acceso a la terraza o jardín, al garaje, al trastero, a las galerías en viviendas. En empresas y fábricas, la utilización de cierrapuertas es muy variada y se pueden utilizar indistintamente cualquiera de los modelos según cada necesidad. Para edificios gubernamentales, museos y centros públicos, los más utilizados son los cierrapuertas de suelo al usarse sobre todo puertas de cristal en este tipo de edificios.
Instalación y Regulación de un Cierrapuertas
Para comenzar, debemos comprobar el funcionamiento de la puerta (sin roces en el suelo o en el marco). En caso de un mal funcionamiento es necesario solucionar el problema antes de instalar el cierrapuertas.
Para la instalación si la puerta es de madera, utilizar tornillería para madera. Si es de metal, utilizar tornillería para metal.
El fabricante del cierrapuertas normalmente suministra dentro de la caja una plantilla para marcar los tornillos. En la plantilla se puede ver hasta cuatro posiciones: posición a la derecha o izquierda, todo en función del sentido de apertura de la puerta, y posición invertida o normal.
Sistemas de Retención de Apertura Eléctrica
La utilización de los sistemas de retención de apertura eléctrica aprobados resulta más práctica y completamente segura en términos de protección contra incendios. Desactivan la función de cierre automático de una puerta cortafuegos de forma controlada. Los sistemas de retención de apertura son sistemas técnicos complicados y se componen de al menos un detector de incendios, una fuente de alimentación, un dispositivo de bloqueo y un mecanismo de liberación.
Todos los tipos de dispositivo de bloqueo tienen una cosa en común: se activan a través del detector de incendios en caso de alarma o mediante el mecanismo de liberación en caso de corte eléctrico. El cierrapuertas se encarga de desbloquear la puerta y cerrarla. Para las puertas de doble hoja, la secuencia de cierre integrada garantiza que las hojas se cierran correctamente.
Es importante verificar que el sistema de retención de apertura incorporado funciona correctamente y que está instalado debidamente (homologación de tipo general y documentación del fabricante). Tras la inspección de aprobación, debe colocarse una placa de aprobación que identifique la fecha de aprobación. El operador del edificio debe conservar toda la documentación en relación con la correcta instalación y la obtención de la aprobación.

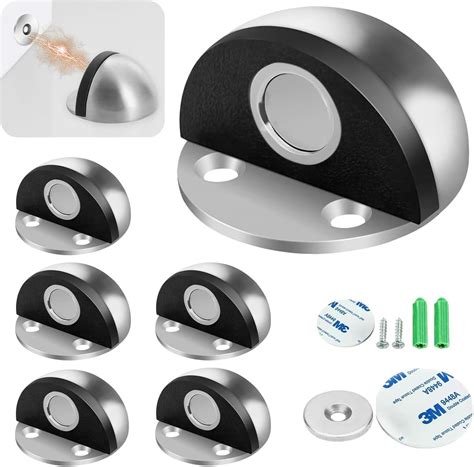

Topes para Puertas
La función de los topes para puertas consiste principalmente en proteger las paredes y muebles de posibles golpes que sean consecuencia de la apertura o cierre de puertas. Existen una amplia variedad de topes para puertas de pared y topes para puertas de suelo. Estos pueden variar según su estética, material, diseño o incluso funcionalidad.
Algunos tipos de topes incluyen:
- Topes para puertas de pared y suelo
- Retenedores con función de sujeción
- Cuñas para sujetar puertas sin fijación
- Topes incorporados en las manillas
Instalación de Topes para Puertas
Uno de los topes que mayor sujeción y protección garantiza son los que se fijan en el suelo. El proceso de instalación incluye:
- Escoger el lugar adecuado para hacer el agujero.
- Marcar la zona de taladro y hacer el agujero.
- Introducir el taco.
En el caso de los topes adhesivos, el proceso de instalación es muy sencillo: limpiar bien la zona con alcohol y pegar el tope al suelo.
Retenedores Electromagnéticos
Los retenedores electromagnéticos se utilizan para mantener las puertas cortafuego abiertas. Características principales:
- Mantienen las puertas abiertas y al interrumpir el suministro de corriente por peligro de incendio liberan la puerta (seguridad positiva) para evitar la expansión de horno y fuego.
- Están dotados de un pulsador manual que corta la alimentación del electroimán liberando la hoja de la puerta.
- Apto para cualquier puerta que deba permanecer abierta.
