Una Máquina Sin Dientes: Definición, Tipos y Aplicaciones de los Engranajes

En el mundo de la mecánica, los engranajes son componentes esenciales que permiten la transmisión de movimiento y potencia entre distintos ejes. A menudo se les denomina "máquinas sin dientes", aunque esta descripción es paradójica, ya que los dientes son precisamente su característica definitoria. En este artículo, exploraremos en detalle qué es un engranaje, sus tipos, componentes y aplicaciones en diversas industrias.

Un engranaje es un componente mecánico que permite la transmisión de movimiento y potencia entre distintos ejes a través de ruedas dentadas. Su diseño y funcionamiento son claves en numerosas aplicaciones industriales y de la vida cotidiana.

Componentes de un Engranaje

Los engranajes cuentan con varios componentes esenciales que permiten su correcto funcionamiento y eficiencia en la transmisión de movimiento y potencia.

• Dientes: Son las partes del engranaje que entran en contacto directo con el siguiente engranaje acoplado. Los dientes deben estar diseñados con precisión para asegurar una interacción suave y eficaz. Tienen una forma que permite el engranaje adecuado y la eficiencia en la transmisión de movimiento.
• Circunferencia Exterior e Interior: La circunferencia exterior es la parte más externa del engranaje, donde terminan los dientes. Definir correctamente esta medida es esencial para asegurar el funcionamiento eficiente del dispositivo. La circunferencia interior, por otro lado, se encuentra en la base de los dientes y establece el límite interior del engranaje. Ambas circunferencias son cruciales para el diseño y la fabricación del engranaje.
• Circunferencia Primitiva: Es la circunferencia teórica a lo largo de la cual los dientes de dos engranajes acoplados se engranan durante su funcionamiento. Es una medida fundamental para calcular parámetros como el paso y el módulo, que aseguran que los engranajes funcionen correctamente al transmitir el movimiento de manera eficaz y precisa.

Tipos de Engranajes

Los engranajes pueden clasificarse de varias maneras, según la disposición de los ejes y sus aplicaciones específicas. A continuación, se detallan los principales tipos de engranajes.

Engranajes de Ejes Paralelos

• Engranaje Recto: También llamado engranaje de cilindro, es el tipo más básico y común de engranaje. Sus características principales incluyen dientes que se disponen de manera recta a lo largo de la circunferencia del disco. Estos engranajes son ideales para aplicaciones donde los ejes son paralelos y generan un movimiento preciso y eficiente. No obstante, pueden ser ruidosos debido a la colisión directa de los dientes.

• Engranaje Helicoidal: Tiene sus dientes dispuestos en forma de hélice alrededor del cilindro. Gracias a esta disposición, el contacto entre los dientes es más suave y continuo, lo que reduce el ruido y la vibración. Los engranajes helicoidales son adecuados para aplicaciones de alta velocidad y también pueden usarse en configuraciones donde los ejes son paralelos o cruzados.

Engranajes de Ejes Perpendiculares

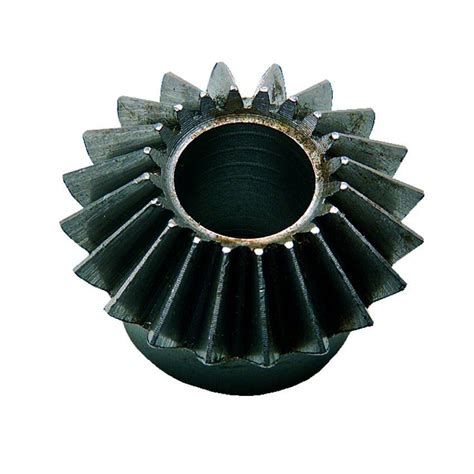

• Engranaje Cónico: Se utiliza para transmitir movimiento entre ejes que se cruzan en un ángulo, generalmente de 90 grados. Estos engranajes pueden tener dientes rectos o curvos, también llamados helicoidales. Los engranajes cónicos son versátiles y se utilizan en diversas aplicaciones que requieren cambios de dirección en la transmisión de potencia.

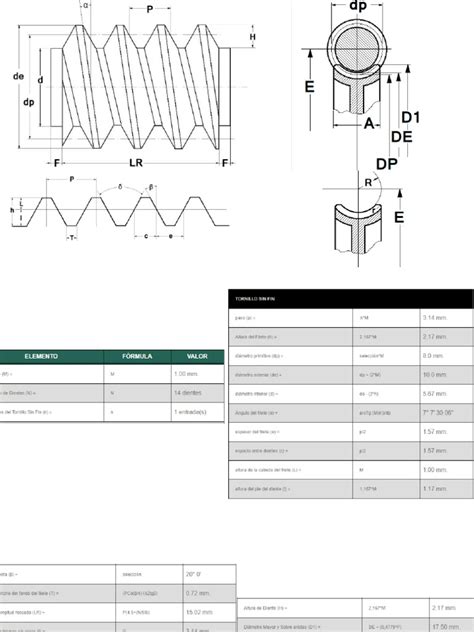

• Tornillo Sin Fin y Corona: El conjunto de tornillo sin fin y corona consiste en un tornillo (sin fin) que engrana con una rueda dentada (corona). Este tipo de engranaje permite una reducción significativa de velocidad y es útil en aplicaciones donde se requiere un gran par de torsión y una alta relación de transmisión. Su diseño también previene el retroceso, lo que añade un factor de seguridad en muchas máquinas.

Engranajes Especiales

• Engranajes Epicicloidales: Se utilizan en mecanismos complejos como cajas de cambio y diferenciales. Están compuestos por un engranaje central, conocido como planetario, y varios engranajes satélites que giran alrededor de este. Este diseño permite una relación de transmisión variable y es especialmente útil en aplicaciones donde se requiere una gran versatilidad y eficiencia en la transmisión de potencia.
• Engranaje de Linterna: Es un diseño antiguo utilizado en maquinarias históricas. Está formado por una serie de barras cilíndricas paralelas a los ejes, que actúan como dientes. Estos engranajes se empleaban en aplicaciones específicas donde era necesaria una fabricación sencilla y eficiente.
• Cremallera y Piñón: El sistema de cremallera y piñón transforma el movimiento circular en movimiento lineal. Consiste en un engranaje recto (piñón) que engrana con una barra dentada (cremallera). Este mecanismo es ampliamente utilizado en sistemas de dirección de vehículos y en maquinarias que requieren un control preciso del movimiento lineal.

Historia y Evolución de los Engranajes

La evolución de los engranajes es un fascinante viaje a través de la historia de la ingeniería, desde sus orígenes en civilizaciones antiguas hasta las aplicaciones modernas.

Los primeros textos que mencionan engranajes provienen de China, Grecia, Turquía y Damasco. Sin embargo, hay pocos detalles sobre sus diseños específicos en esos tiempos. Un ejemplo notable de la antigüedad es el mecanismo de Anticitera, que data entre el 150 y el 100 a.C. Este dispositivo, descubierto en un naufragio cerca de la isla griega de Anticitera, era una compleja calculadora astronómica compuesta por al menos 30 engranajes de bronce. Sus dientes triangulares demuestran una avanzada tecnología para la época.

En la antigua China, el ‘carro que apunta hacia el Sur’ (120-250 d.C.) es otro ejemplo notable del uso temprano de engranajes. Este dispositivo de navegación mantenía una orientación constante independientemente del camino recorrido, gracias a un sistema de engranajes diferenciales que ajustaba la dirección.

Ventajas de los Engranajes

• Precisión: Los engranajes proporcionan una transmisión de movimiento altamente precisa. A diferencia de las transmisiones por correas o cadenas, los engranajes minimizan el deslizamiento, garantizando una sincronización exacta entre los componentes conectados.
• Eficiencia: La eficiencia en la transmisión de potencia es otra ventaja destacada de los engranajes. Gracias a su diseño, pueden operar con pérdidas mínimas de energía, lo que los hace ideales para aplicaciones donde la conservación de energía es crucial.
• Durabilidad: En general, los engranajes están diseñados para resistir fuerzas y cargas significativas. Son componentes robustos que pueden soportar grandes esfuerzos mecánicos, lo que aumenta su vida útil, especialmente en entornos industriales pesados.
• Compactos: En comparación con otros mecanismos de transmisión de potencia, los engranajes ocupan menos espacio. Esto permite diseñar sistemas más compactos y eficientes, optimizando el uso del espacio disponible.

Posibles Desventajas del Uso de Engranajes

• Coste: La fabricación de engranajes, especialmente aquellos con especificaciones precisas y materiales de alta calidad, puede resultar costosa. Este coste incluye tanto el proceso de producción como los materiales utilizados.
• Ruido: El ruido generado por los engranajes durante su funcionamiento es una preocupación común. Este es particularmente notorio en engranajes rectos y puede ser un factor limitante en aplicaciones donde se requiere un funcionamiento silencioso.
• Mantenimiento: Aunque los engranajes son duraderos, requieren un mantenimiento adecuado para funcionar de manera óptima, lo que incluye la correcta lubricación para reducir el desgaste y la inspección regular para detectar posibles fallos. El mantenimiento inadecuado puede llevar a una reducción significativa de la vida útil de los engranajes.

Aplicaciones de los Engranajes

Los engranajes juegan un papel crucial en una amplia variedad de industrias. A continuación, se describen las aplicaciones más destacadas.

Automoción

En el sector automotriz, los engranajes son esenciales para el funcionamiento de numerosos sistemas de los vehículos.

• Cajas de Cambios: Los engranajes en las cajas de cambio permiten la selección de diferentes velocidades del vehículo.
• Diferenciales: Estos dispositivos usan engranajes para distribuir la potencia a las ruedas, mejorando la tracción en curvas.
• Sistemas de Dirección Asistida: Incorporan engranajes para facilitar el giro del volante y reducir el esfuerzo del conductor.

Maquinaria Industrial

En la industria, los engranajes son vitales para una variedad de máquinas y equipos.

• Máquinas Herramientas: Utilizan engranajes para garantizar movimientos precisos durante la fabricación de piezas.
• Sistemas de Transporte: Los engranajes ayudan en el movimiento de cintas transportadoras, grúas y otros equipos de manipulación de materiales.
• Maquinaria de Construcción: Equipos pesados como excavadoras y grúas usan engranajes para transmitir potencia y movimiento.

Electrodomésticos

Numerosos dispositivos domésticos cuentan con engranajes para su funcionamiento óptimo.

• Lavadoras: Incorporan engranajes para el movimiento del tambor y la bomba de agua.
• Batidoras: Utilizan engranajes para variar la velocidad de las cuchillas.
• Aspiradoras: Los engranajes ayudan a accionar las ruedas y los cepillos giratorios.

Relojería y Juguetes

Los engranajes son fundamentales para la precisión y el funcionamiento de relojes y juguetes.

• Relojes: Los mecanismos internos están compuestos por múltiples engranajes que aseguran una medida del tiempo precisa.
• Juguetes: Muchos juguetes mecánicos utilizan engranajes para crear movimientos y efectos diferentes.

Dibujo y Diseño de Engranajes

El dibujo y diseño de engranajes es un paso esencial para asegurar su correcto funcionamiento en diversas aplicaciones técnicas.

Parámetros de Diseño

• Módulo: Se define como la relación entre el diámetro del círculo primitivo y el número de dientes. Un módulo adecuado garantiza que los engranajes engranen correctamente entre sí. Se mide en milímetros y permite estandarizar medidas para que engranajes de distintas marcas o fabricantes sean compatibles.

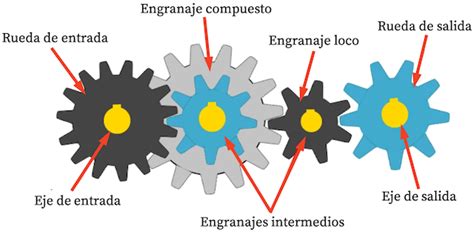

• Relación de Transmisión: Indica cómo la velocidad del eje motriz se transforma en la velocidad del eje conducido. Se calcula dividiendo el número de dientes del engranaje conducido entre el número de dientes del engranaje motriz. Este parámetro es crucial para determinar la eficacia del sistema de engranajes y su aplicación específica, ya que puede modificar la velocidad y el par disponible.

Herramientas de Dibujo

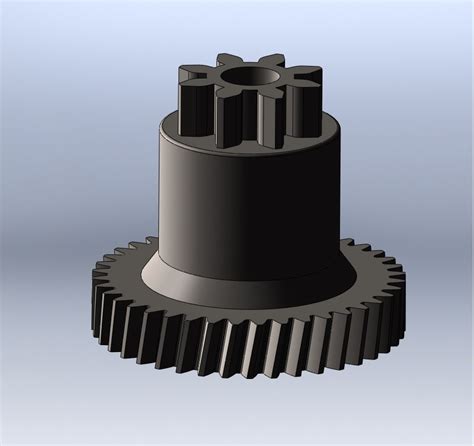

• CAD: El diseño asistido por ordenador (CAD) es una herramienta invaluable para el diseño de engranajes. Permite a los diseñadores modelar geometrías complejas con precisión y evaluar el funcionamiento del engranaje en un entorno virtual antes de su fabricación. Los programas CAD posibilitan ajustes y optimizaciones rápidas, facilitando iteraciones del diseño sin la necesidad de prototipos físicos. Algunas características destacadas incluyen simulación de movimientos, análisis de fuerzas y generación automática de planos técnicos.
• Programas Específicos: Existen programas específicos para el diseño de engranajes, como KISSsoft, GearTrax y otros. Estas herramientas están especializadas en la creación de engranajes y permiten introducir parámetros específicos como el ángulo de presión, altura del diente y perfil del diente. Su uso reduce errores y mejora la eficiencia del diseño, permitiendo integrar cálculos complejos con facilidad y generando modelos completos listos para la fabricación y simulación. Los programas específicos también permiten exportar datos compatibles con máquinas de CNC y otros equipos de fabricación avanzada.

Fabricación y Tecnología de Engranajes

La fabricación de engranajes ha avanzado significativamente, incorporando tecnologías modernas y técnicas precisas para optimizar su funcionamiento y durabilidad.

Procesos de Mecanizado de Engranajes

• Tallado de Dientes: Es un proceso crucial que define la forma y funcionalidad del engranaje. Se realiza mediante fresadoras y tornos especializados que garantizan una exactitud milimétrica. Éstos pueden utilizar fresas madre, que replican el perfil exacto del diente requerido. La tecnología CNC (Control Numérico por Computadora) es ampliamente utilizada para automatizar y mejorar la precisión del tallado.
• Rectificado de Dientes: Es un proceso posterior al tallado que se utiliza para afinar y pulir los dientes. Con ello, se mejora la suavidad en el engranaje y se reduce el desgaste durante el funcionamiento. Las máquinas de rectificado emplean piedras abrasivas de alta precisión que permiten ajustar minuciosamente la superficie de cada diente, asegurando un contacto adecuado y reduciendo la fricción.

Materiales Utilizados

• Engranajes de Metal: Son los más comunes, debido a su resistencia y durabilidad. Se utilizan materiales como el acero, el bronce o el hierro fundido. El acero es particularmente apreciado por su alta resistencia a la tracción y capacidad para soportar grandes cargas. Estos materiales son tratados térmicamente para mejorar sus propiedades mecánicas y la durabilidad.
• Engranajes de Plástico: Se usan en aplicaciones donde el peso ligero, la resistencia a la corrosión y el menor ruido son prioridades. Materiales como el nylon y los polímeros reforzados con fibra de vidrio son los que más se usan en este área. Estos engranajes son ideales para dispositivos electrónicos y electrodomésticos, donde las cargas no son excesivamente altas.

Tratamientos Térmicos

Los tratamientos térmicos son fundamentales para mejorar las características mecánicas de los engranajes metálicos. Estos procesos incluyen el templado, revenido y cementación. El templado incrementa la dureza del material, mientras que el revenido reduce la fragilidad y mejora la tenacidad. La cementación, por otro lado, crea una capa superficial dura, dejando el núcleo del engranaje más suave y dúctil, lo que combina resistencia al desgaste con tenacidad interior.
