Bomba de Vacío Dental: Funcionamiento y Mantenimiento

El sistema de aspiración dental es el conjunto de equipos que se encarga de succionar saliva, sangre, agua y desechos durante los tratamientos odontológicos. En otras palabras, es el «vacío» o succión que mantiene la boca del paciente seca y libre de fluidos mientras el dentista trabaja. Este sistema permite que el paciente sea atendido en posición horizontal cómodamente, algo impensable antes de su invención en los años 60.

Además de la comodidad, la aspiración potente reduce la nube de aerosol generada por los instrumentos rotatorios (turbinas, ultrasonidos, etc.), disminuyendo así el riesgo de infecciones cruzadas entre paciente y personal (un buen sistema elimina alrededor de 300 litros de aire por minuto por cada cánula, a ~180 mbar de vacío). Además, los sistemas de aspiración tienen otra función fundamental en la clínica dental: reducir las posibilidades de contaminación cruzada paciente-odontólogo.

¿Estás planificando abrir una clínica dental? Necesitas conocer a fondo el sistema de aspiración dental, ese «héroe oculto» que garantiza tratamientos seguros y un entorno limpio. Un buen aspirador dental protege a tus pacientes y al equipo dental de aerosoles contaminantes, elimina fluidos con eficacia y cumple con normativas sanitarias clave.

El misterio tras el funcionamiento de una bomba de vacío se encuentra en inducir el vaciado del máximo de moléculas de un gas o un líquido de un recipiente, para lo que requiere generar una diferencia de presión con otro contiguo. De esta manera, la región que queda vacía (aunque es imposible que quede totalmente vacía de moléculas) es la región de baja presión, y la que acumula más moléculas es la región de alta presión.

Las bombas de vacío se utilizan en infinidad de procesos de fabricación y sectores. Están presentes por ejemplo, en todos los procesos en donde es necesario crear una presión de vacío para el agarre, packaging y elevación de cargas.

Componentes de un Sistema de Aspiración Dental

Un sistema de aspiración se compone de varios elementos que trabajan juntos para garantizar un flujo de succión eficiente y seguro:

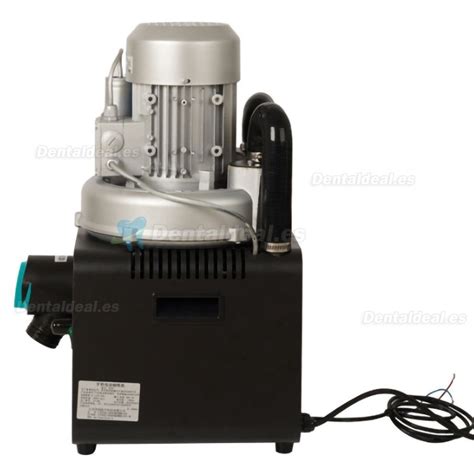

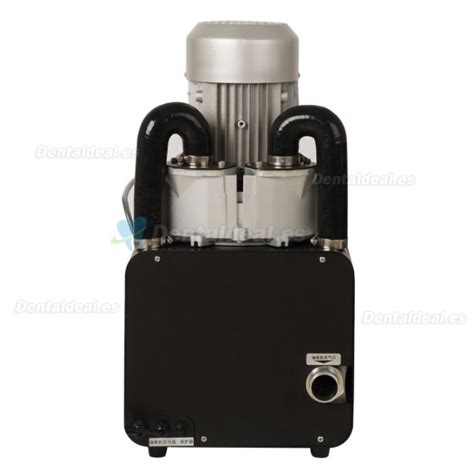

• Motor de aspiración (unidad central): Es el «corazón» del sistema. Un motor eléctrico con turbina o bomba de vacío genera la succión necesaria. Puede ser de anillo seco o húmedo (según el tipo de sistema), con potencias desde ~0,5 kW hasta más de 1,5 kW en equipos grandes.
• Separador aire-líquido: Dispositivo que separa los fluidos aspirados del aire. En sistemas de aspiración seca, hay un separador centrífugo o decantador en cada sillón dental. En sistemas húmedos, el separador va integrado en la unidad central de aspiración.
• Red de tuberías y mangueras: Conjunto de conductos que conectan los puestos de tratamiento (sillones) con la unidad de aspiración. Incluye mangueras flexibles en cada equipo dental (las cánulas o eyectores de saliva) y tuberías fijas (generalmente de PVC) que recorren la clínica hasta la sala de máquinas.
• Filtros y decantadores: Elementos que retienen los sólidos y sedimentos (restos de dientes, materiales, biofilm). Suelen estar ubicados antes del motor o en los separadores. Por ejemplo, hay filtros de amalgama o de partículas que evitan que fragmentos dañen la turbina de aspiración.
• Separador de amalgama: Un componente específico (puede ser interno o externo al motor) diseñado para capturar las partículas de amalgama dental (que contienen mercurio) del flujo de aspiración.
• Tanque de desagüe o drenaje: En algunos sistemas, existe un depósito temporal donde se acumulan los líquidos aspirados antes de ser evacuados al alcantarillado.
• Panel de control o indicadores: Muchos sistemas modernos incluyen controles o indicadores luminosos que avisan de su funcionamiento, nivel de llenado de depósitos, saturación de filtros o necesidad de mantenimiento.

En conjunto, todos estos componentes permiten que el sistema de aspiración dental funcione de forma constante durante la jornada clínica, garantizando la eliminación eficaz de fluidos y manteniendo la higiene.

Tipos de Sistemas de Aspiración: Seco vs. Húmedo

Al planificar la aspiración de tu clínica, te encontrarás con dos modalidades principales: sistemas de aspiración seca y sistemas de aspiración húmeda (también llamados de «anillo húmedo»).

Aspiración Seca

En la aspiración seca, la separación del aire y el líquido ocurre en cada equipo dental, antes de que los fluidos viajen por las tuberías centrales. Cada sillón lleva incorporado un pequeño separador centrífugo o decantador que envía el agua y saliva directamente al desagüe de ese gabinete, dejando pasar solo aire (prácticamente seco) hacia el motor de aspiración central.

Ventajas de la aspiración seca:

• El aire llega seco al motor, por lo que el diseño del aspirador es más sencillo y económico.
• Estos motores suelen costar menos y pueden instalarse incluso a un nivel más alto que los sillones (por ejemplo, en un altillo), ya que solo manejan aire.

Inconvenientes de la aspiración seca:

• Al depender de separadores en cada unidad dental, la inversión en equipamiento de cada sillón es mayor (se necesita un separador por sillón) y hay más elementos que mantener.
• Requiere disponer de un desagüe por cada equipo dental, usualmente en el suelo debajo del sillón, lo que debe preverse en la obra de instalación.

Aspiración Húmeda

En la aspiración húmeda, los sillones no tienen separadores individuales: todo el aire y los líquidos aspirados viajan juntos por las tuberías hasta la unidad central de aspiración.

Ventajas de la aspiración húmeda:

• Es considerada la tecnología más moderna y la preferida en muchas clínicas nuevas.
• Al centralizar la separación, no necesitas dispositivos en cada sillón, lo que simplifica la instalación por unidad.
• El mantenimiento también es más sencillo, pues te enfocas en un solo separador central y el propio motor (en lugar de varios).
• Ofrece un rendimiento potente y continuo - los motores húmedos actuales logran la misma capacidad de succión que los secos (unos 300 l/min por cánula a 160-200 mbar), pero con menor riesgo de parálisis por espuma gracias a sus separadores de dos fases.

Inconvenientes de la aspiración húmeda:

• Requiere ciertas consideraciones de diseño: el motor central debe ubicarse a la misma altura o por debajo de los sillones (para que la gravedad ayude a mover los líquidos hacia él).
• Es imprescindible contar con un desagüe en el cuarto de máquinas donde evacuar el agua separada.

En resumen, no hay un sistema «mejor» universalmente, sino el más adecuado según las necesidades de tu clínica. En una clínica pequeña (1-2 sillones) a veces se opta por aspiración seca por su simplicidad y menor coste de motor, aprovechando que los propios sillones ya traen separadores incorporados. En clínicas medianas y grandes, la aspiración húmeda suele ser la elección por su robustez y mantenimiento centralizado. Factores como la distancia entre gabinetes, el número de sillones y la posibilidad de obra para desagües influyen en la decisión.

El Separador de Amalgama: Un Componente Esencial

El separador de amalgama es un componente fundamental hoy en día para cualquier clínica dental. Su función es retener las partículas de amalgama (material de obturación que contiene mercurio y otros metales pesados) que son aspiradas durante procedimientos como la retirada de empastes antiguos o preparación de cavidades.

¿Por qué es tan importante? Porque si esas limaduras y residuos llegasen al alcantarillado, el mercurio acabaría contaminando el medio ambiente.

En la práctica, existen dos modalidades: separadores de amalgama integrados y separadores independientes. Muchos sistemas de aspiración húmeda modernos ya traen incorporado un módulo separador de amalgama en la unidad central. Por ejemplo, ciertas unidades llevan un centrifugado especial que deposita las partículas de amalgama en un cartucho o depósito.

Alternativamente, si tu motor de aspiración no lo incluye, se puede instalar un separador de amalgama externo en la tubería principal de desagüe o en cada sillón (en sistemas secos).

El mantenimiento del separador de amalgama es sencillo pero crítico: las partículas capturadas se acumulan en un recipiente o cartucho que debe vaciarse o cambiarse periódicamente. No vale tirarlas a la basura común; se consideran residuos peligrosos.

La clínica debe contar con un servicio autorizado de gestión de residuos que recoja esos restos de amalgama (incluyendo empastes retirados, dientes extraídos con amalgama, etc.) para su tratamiento seguro.

En resumen, el separador de amalgama no es un «extra» opcional, sino una obligación legal y una necesidad ética. Afortunadamente, la tecnología actual permite integrarlos fácilmente en el sistema de aspiración sin afectar el rendimiento de succión.

Asegúrate de que cualquier equipo de aspiración que instales cumpla con esta función, y verifica que tenga el marcado CE y certificaciones adecuadas (muchos separadores cumplen la norma ISO 11143 para eficiencia de retención de amalgama).

Instalación del Sistema de Aspiración

La fase de instalación del sistema de aspiración es crítica y debe planificarse desde el diseño de la clínica. No se trata solo de colocar un motor, sino de asegurar que toda la infraestructura (tuberías, desagües, alimentación eléctrica) esté preparada para un funcionamiento óptimo.

• Ubicación de la unidad central: Suele instalarse en una sala de máquinas o cuarto técnico, apartado de las áreas clínicas para reducir ruido. Debe haber espacio suficiente para el equipo y acceso fácil para mantenimiento.
• Dimensionado de tuberías: Las tuberías que conectan los sillones al motor deben tener el diámetro correcto (usualmente entre 40 y 50 mm para las principales) y un recorrido lo más recto y corto posible. Cuantos más metros y más codos (curvas) tenga la línea, más pérdida de succión puede haber.
• Altura y nivelación: Como mencionamos, en sistemas húmedos el motor no debe quedar muy por encima de los sillones (lo ideal es al mismo nivel o por debajo) para facilitar el flujo de fluidos por gravedad.
• Ventilación y electricidad: La sala de máquinas debe contar con buena ventilación o extracción de aire, ya que el motor de aspiración puede desprender calor. Además, se recomienda instalar insonorización en paredes o utilizar gabinetes insonorizantes para el equipo, pues aunque los motores modernos son más silenciosos, pueden rondar los 60-65 dB (similar a un lavavajillas en marcha) que conviene amortiguar.
• Conexiones a sillones: Los equipos dentales traen mangueras de aspiración (las cánulas de saliva y de cirugía) que se conectan a la red general. En la instalación, cada sillón se une a la tubería principal mediante derivaciones. Es crucial sellar bien estas uniones para evitar fugas de aire que resten potencia.

La instalación de un sistema de aspiración no es un montaje cualquiera. Lo ideal es contar con técnicos de equipamiento dental o ingenieros que hayan diseñado clínicas.

Un sistema bien instalado significa que no habrá sorpresas desagradables (succión insuficiente en un sillón lejano, charcos por drenajes mal conectados, o un motor recalentado por mala ventilación).

Mantenimiento del Sistema de Aspiración

Un adecuado mantenimiento diario y periódico del sistema de aspiración prolonga su vida útil y garantiza su rendimiento. La buena noticia es que no es difícil, pero sí debe ser constante.

• Limpieza y desinfección diaria: Al finalizar cada jornada, o al menos una vez al día, se debe aspirar un limpiador desinfectante por las cánulas de todos los sillones. Productos específicos como Orotol® (Dürr Dental) o Pulijet® (Cattani) se mezclan con agua en un recipiente (p.ej., Orocup) y se aspiran para recorrer todo el circuito. Esto elimina biopelícula, restos orgánicos y previene los malos olores en las tuberías.
• Limpieza de filtros: Según el modelo, podrías tener filtros en los sillones (sistemas secos) y/o un filtro de amalgama en el motor. Estos filtros atrapan sólidos, por lo que deben enjuagarse diariamente y revisarse. Por ejemplo, el filtro de amalgama suele ser un cartucho: vacíalo o reemplázalo cuando alcance el nivel indicado.
• Revisión periódica del motor: Los motores de aspiración suelen ser robustos, pero conviene que un técnico los inspeccione al menos una vez al año. En esa revisión se comprobará el estado de las escobillas (si es un motor con carbones), el equilibrio de la turbina, la estanqueidad de las juntas y mangueras, y la eficiencia de succión en mbar.
• Evitar la succión de sólidos grandes: Aunque parezca obvio, siempre recuerda a tu personal auxiliar que las cánulas de aspiración no deben aspirar objetos grandes (como algodones, trozos grandes de material, etc.), ya que podrían atascar el sistema.
• Comprobaciones diarias: Al iniciar la jornada, haz una prueba rápida: activa la aspiración en cada sillón y comprueba que la succión es fuerte. Escucha el motor: un sonido inusual (vibración excesiva, silbidos) puede indicar algún conducto suelto o desgaste.

Siguiendo estos pasos, un buen sistema de aspiración puede durar fácilmente 10 a 15 años en condiciones óptimas. Además, estarás garantizando la salud de tus pacientes y equipo: un aspirador limpio no solo succiona mejor, sino que también evita diseminar bacterias o malos olores por la clínica.

Comparativa de Modelos y Especificaciones Técnicas

En el mercado existen numerosas marcas y modelos de sistemas de aspiración dental, y sus especificaciones técnicas pueden variar.

• Capacidad de succión: Se mide en litros por minuto (l/min) y nivel de vacío en mbar. Un modelo para 1-2 puestos suele ofrecer unos 300-500 l/min, mientras que unidades centrales para 4 o más sillones llegan a 1000+ l/min. Por ejemplo, un motor básico como el Cattani Micro Smart (para 2 equipos) brinda ~250 mbar y 300 l/min, mientras que un potente Dürr VS 1200 S (para hasta 4 equipos) alcanza más de 1300 l/min con vacío estable ~180 mbar.
• Nivel de ruido: Importante para la comodidad. Los fabricantes suelen indicar los decibelios (dB). Valores en torno a 60-65 dB a 1 metro son comunes en aspiradores centrales (equivalente a conversación normal). Algunos modelos nuevos incorporan insonorización o diseños de turbina más silenciosos. Por ejemplo, la línea Tyscor de Dürr usa tecnología radial y materiales que reducen el ruido a <60 dB.
• Tecnología y eficiencia: Hay sistemas con control electrónico de potencia o «inverter». Esto significa que ajustan automáticamente la fuerza de aspiración según cuántos sillones están en uso. Por ejemplo, los modelos Cattani Turbo Smart con variador optimizan el consumo eléctrico y reducen desgaste, ya que no funcionan siempre al máximo si no es necesario.
• Integración de separador de amalgama: Si comparas modelos, verifica si ya traen el separador de amalgama incluido (muchos lo llevan, como los Dürr VSA o los Metasys Excom Hybrid) o si necesitas comprarlo aparte. Integrado suele ser más cómodo, pero si ya tienes uno externo puede que optes por un modelo sin ese extra.
• Tamaño físico y montaje: Considera las dimensiones. Un motor compacto puede caber bajo un gabinete o en un hueco pequeño, mientras que otros requieren cuartos amplios o incluso montaje en pared/techo. Por ejemplo, el Cattani Micro Smart Cube es un cubo insonorizado pequeño ideal para clínicas con poco espacio, mientras un Dürr VS 900 ocupa más espacio y peso.

A continuación, se muestra una tabla comparativa de algunos modelos:

La aspiración dental nació en 1961, cuando el fabricante alemán Dürr Dental desarrolló el primer sistema de aspiración que permitía el tratamiento de pacientes en posición horizontal.
