Cuando nos disponemos a usar nuestra motosierra, a menudo no tenemos en cuenta todos los elementos que conforma la máquina y a los que debemos prestar atención si queremos que el resultado de nuestro trabajo sea lo más cómodo y satisfactorio posible. Una de las partes más importantes de la máquina, por estar directamente en contacto con la madera, es la cadena.
Aunque parezcan muy iguales, hay muchos tipos de cadena de motosierra. Es imprescindible identificar la que necesitamos ya que si no es la correcta no nos entraría en nuestra máquina o dañaríamos el equipo de corte. Para elegir la cadena adecuada para nuestra motosierra debemos atender a algunas de sus características.
IMPERDIBLE TUTORIAL de cómo afilar la cadena de la motosierra Stihl y muchos consejos más; Stihl Arg
Identificación de la Cadena Correcta
Es importante saber distinguir entre los nombres “comerciales” que cada fabricante da a sus cadenas y los parámetros universales que sirven para identificar las cadenas por sus características. Para pedir una cadena de repuesto, puede ser muy útil referirnos a las inscripciones de la espada o las referencias de una cadena que ya tengamos:
Inscripciones en una espada e inscripciones en una caja de cadena de motosierra Stihl.Partes de una Cadena
Partes de una cadena de motosierraParámetros Clave de la Cadena
Paso de Cadena
El paso de cadena es la distancia entre dos remaches iguales (a) dividido por dos. El resultado es el paso en milímetros.

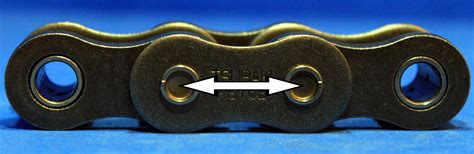

Diagrama del paso de cadena.AVISO: Si tenemos una cadena desaparejada con la espada o piñón de la máquina, ésta no encajara bien y se dañarán la cadena y la espada. En las cadenas de motosierra Stihl hay un número en el limitador (o talón) de profundidad que nos ayuda a identificar el paso de cadena. Además, a cada paso de cadena le corresponde un diámetro concreto para la lima de afilado.
Relación del paso de cadena en pulgadas y cm con la lima correspondiente y la marcación Stihl.
| Paso de cadena (pulgadas) | Paso de cadena (mm) | Diámetro de la lima (mm) | Numero Stihl que identifica la cadena |
| 1/4” BP | 6,35 | 3,2 | 71/4” |
| 6,35 | 4 | 13/8” BP | 9,32 |
| 4 | 6.325” | 8,25 | 4,5 o 4,8 |
| 23/8” | 9,32 | 5 o 5,2 | 3404” |
| 10,26 | 5,5 | 4 | |
En las cadenas Oregon también hay un número en el talón de profundidad que, aparte de indicar el paso, también indica el grueso del eslabón de impulso.
Relación de la marcación en el eslabón de profundidad de las cadenas Oregon con el paso de cadena y grueso del eslabón.
Anchura del Eslabón Impulsor
Es el grueso que tienen los dientes interiores de la cadena y que la impulsan. Este grueso está ligado al grueso que tiene la ranura de la espada.
AVISO: En el caso que tengamos una cadena con demasiado grueso no nos entrará en la espada, y en el caso que sea más estrecha la cadena se torcerá y nos cortará de lado. Hay cinco gruesos. Las cadenas Stihl vienen marcadas en el eslabón de impulso con un número para identificar rápidamente el grueso de la cadena.
| Grueso del eslabón de impulso (mm) | Grueso del eslabón de impulso (pulgadas) | Numero de marcado Stihl | Usos |
| 1,1 | .043” | 1 | Para algunas cadenas pequeñas y finas de ¼ y 3/8 Bajo Perfil para algunas motosierras eléctricas y de poda |
| 1,3 | .050” | 3 | También para cadenas pequeñas de ¼ y 3/8 Bajo Perfil de motosierras eléctricas y de poda. Además algunas marcas la usan en cadenas 325 como Husqvarna o Jonsered. |
| 1,5 | .058” | 5 | Grueso más habitual en cadenas 325” y 3/8” de muchos fabricantes como Husqvanra, Jonsered o Echo |
| 1,6 | .063” | 6 | Grueso utilizado básicamente por Stihl para sus máquinas de tipo 325”, 3/8” o 404” |
| 2,0 | .080” | | Solo usadas en cadenas 404” para procesadoras forestales (harvester) |
Relación del grueso de eslabón de impulso en mm y pulgada con la identificación Stihl y usos más habituales.

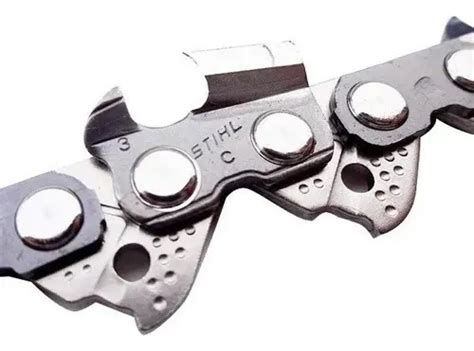

Eslabón de impulso con el número identificador marcado.Longitud de la Cadena
La longitud de la cadena se mide por el número de eslabones de impulso. Según el paso de cadena la longitud total en cm será diferente para cada caso.
AVISO: No es apropiado contar los dientes de corte y multiplicar por dos, ya que hay cadenas con números impares y nos daría una longitud errónea.
Perfil del Diente
Los dientes de corte pueden estar fabricados con una forma de perfil más recta o redondeada. También hay cadenas de metal duro.
- El perfil recto o chisel tiene las aristas con ángulo recto. En general corta más y es más rápida, pero se tiene que afilar más a menudo.
- El perfil redondo o semichisel tiene la arista lateral redondeada. La ventaja que tiene es que el afilado dura más y es más fácil de limar.
- Las cadenas de metal duro tienen un acero especial incrustado que las hace durar mucho más el afilado. Son especialmente indicadas para madera sucia, trabajos cerca del suelo o albañilería. Se tiene que tener en cuenta que solo se puede afilar a máquina con disco de diamante. Un ejemplo de ello es nuestro afilador para cadenas de motosierra.
La forma de los dientes, tanto de corte como de unión, está diseñado para que entren más suaves o más bruscos en la madera Entre dos eslabones de corte hay el eslabón de unión que tiene la función de unir la cadena a la vez que mantener la distancia entre dos eslabones de corte. A veces se usa este eslabón para dotar la cadena de un sistema que rebote menos y trabaje más suavemente. También la forma del talón de profundidad puede tener diferentes formas.
Diferentes tipos de eslabones de unión que reducen el rebote.Nombres Comerciales de las Cadenas
Cada fabricante identifica de una forma abreviada todas las variaciones de cadena para facilitar y simplificar la nomenclatura. Así pues, si disponemos de una caja de cadena usada o miramos el manual de usuario de la motosierra, pueda que la denominación comercial nos ayude a identificar más rápido la cadena que necesitamos.
A continuación mostramos los nombres que usan Stihl y Oregon para denominar sus cadenas:
Denominaciones de las cadenas Stihl Micro (semichisel) para los diferentes pasos.Denominación de las cadenas Stihl Rapid y Duro.Denominación comerciales de las cadenas Oregon ¼ y 325.Denominación comerciales de las cadenas Oregon 3/8”.Denominación comerciales de las cadenas Oregon .404”.Si tienes más dudas acerca de qué cadena elegir o acerca de tu motosierra no dudes en ponerte en contacto con nosotros.
Tipos de Cadenas Según el Tipo de Madera
Tenemos que tener presente que no todas las maderas a las que nos enfrentamos son iguales a la hora de trabajar con nuestra motosierra y que el tipo de dureza del árbol es fundamental para la elección de la cadena:
- Cadena de motosierra de diente cuadrado: Este tipo de cadena de motosierra se utiliza para aquellas maderas que sean denominadas como maderas duras como puede ser el roble, olmo, nogal o el cerezo.
- Cadena de motosierra de diente redondo: Por el contrario, el diente redondo en las motosierras se utiliza para las maderas blandas como el abeto.
Medidas de la Cadena de Motosierra
La siguiente pregunta que nos hacen los clientes de FerreteríaVTC está relacionada con la medida de la cadena de motosierra... ¿Qué medida de cadena de motosierra escojo? ¿Cómo se cual es la cadena de mi máquina?
Para dar respuesta a esta pregunta, debemos de tener en cuenta las siguientes medidas, aunque es habitual que aparezcan marcadas en el espadín de cada máquina:
- Longitud del espadín: Medido en pulgadas como unidad de medida internacional.
- Galga: También conocido como el espesor de los eslabones motrices o aquellos eslabones que entran dentro del carril del espadín. El 90% de las cadenas de motosierras montan una galga 1,1 mm, 1,3 mm, 1,5 mm y 1,6 mm. Esta medida se puede comprobar con un calibre.
- Número de eslabones motrices: Corresponde con el número de partes similares a una aleta que van en la parte interior de la espada de la motosierra
- Paso de cadena: Para saber el paso de cadena de una motosierra basta con conocer la distancia entre 3 remaches consecutivos y dividirlo entre 2. Al igual que la longitud del espadin, esta medida también es habitual encontrarla en pulgadas y las equivalencias son 12,70mm a 1/4"; 18,64mm a 3/8"; 16,50mm a .325" y 20,52mm a 0.404"
Paso a Paso: ¿Cómo Escoger la Cadena Adecuada para mi Motosierra?
1 - ¿Cómo saber el paso de cadena de mi motosierra?
Para conocer cuánto mide el paso de cadena de tu motosierra, solamente tienes que medir la distancia que hay entre tres remaches consecutivos y la dividimos entre dos, el resultado nos dará la medida de este.
Estos son los pasos de cadena más comunes que encontramos en el mercado:
- 1/4″ = 6,35mm = 12,7mm / 2
- .325″ = 8.25mm = 16,5mm / 2
- 3/8″ = 9.52mm = 19,05mm / 2
- .404″ =10.26mm= 20,5mm / 2
En las medidas 3/8″ y 1/4″ generalmente son cadenas que están diseñadas para el uso en motosierras de potencia baja o media, como principal característica evitan en gran medida el rebote y aumentan el confort al cortar.
2 - Espesor del eslabón de cadena
El eslabón de cadena de la motosierra, es el diente que va dentro de la espada y tiene forma de aleta de tiburón. Se puede medir con un calibre o pie de rey. Los espesores o galgas más comunes son 1,1mm, 1,3mm, 1,5mm y 1,6mm. Existen otros espesores pero se usan en maquinaria especializada.
3 - Número de eslabones de cadena
Como mencionamos anteriormente los eslabones de cadena son los que van dentro de la espada, no tenemos que confundirlos con los dientes de corte. Con solo contar el número de eslabones conoceremos la longitud de nuestra cadena.
