En el extenso universo de la radiología y la física médica, el colimador representa una pieza fundamental: un dispositivo meticulosamente diseñado que desempeña un papel crucial en la generación y control de los haces de radiación utilizados en distintos equipos, como radiografías, tomografías computarizadas (TC) y equipos de radioterapia. Sumergirse en su funcionamiento y características nos lleva a explorar la esencia misma de la precisión y la seguridad en las aplicaciones médicas que involucran radiación.
En términos simples, un colimador es un conjunto de componentes ópticos y mecánicos utilizado para limitar o controlar el tamaño y la dirección del haz de radiación emitido por una fuente.
Características Clave de un Colimador
- Apertura variable: Los colimadores pueden ser de apertura fija o variable.
- Precisión geométrica: La capacidad de definir con precisión los límites del haz es esencial.
- Colimador laminar: Existen diferentes diseños, desde colimadores convergentes que enfocan los haces de radiación hasta colimadores divergentes que los dispersan.
Funcionamiento del Colimador
Los colimadores funcionan mediante la combinación de componentes como diafragmas, espejos, lentes o discos que definen el tamaño y la forma del haz de radiación. El proceso de colimación comienza en la fuente emisora de radiación, donde se configura el tamaño inicial del haz. Los colimadores varían en su diseño y componentes, pero suelen compartir elementos clave. Un componente central es el diafragma, que controla la apertura del haz. Algunos colimadores utilizan lentes o espejos para conducir el haz, mientras que otros emplean discos con aberturas variables para definir la forma del campo de radiación.
Avances Tecnológicos en Colimadores
Los avances tecnológicos han dado lugar a colimadores más sofisticados. Algunos colimadores modernos integran sistemas de detección automática de bordes anatómicos, conocidos como colimadores inteligentes, que identifican los límites del área a exponer y ajustan dinámicamente la forma y tamaño del haz en tiempo real. La colimación dinámica es una innovación relevante en radioterapia. Esta técnica utiliza colimadores multiláminas que se mueven durante el tratamiento para adaptarse a la forma tridimensional del tumor.
El futuro de la colimación podría involucrar avances en inteligencia artificial (IA) y aprendizaje automático para una colimación aún más precisa y adaptable.
Colimadores en Odontología
En el caso de los equipos dentales, los tipos de colimadores para odontología suelen ser con forma cónica. En la radiografía intraoral, los colimadores para odontología más utilizados son círculos de 20 o 30 cm de longitud. Por ejemplo, en el caso de las ortopantomografías, se utiliza un sistema de doble colimación en el que se ubica un primer colimador que cumple su función esencial.
Posicionadores Radiográficos Dentales (XCP)
Para que los procesos de toma de imágenes de rayos X dental sean efectivos y rápidos, uno de los instrumentos más útiles es el posicionador radiográfico. Este permite que las diferentes personas involucradas en el proceso logren hacer mejor su trabajo y de paso ayuda en distintos tipos de tratamientos. Los posicionadores son un soporte fundamental que permite la ubicación ideal de la cavidad bucal del paciente durante las radiografías intraorales. Son conocidos además por las siglas XCP, que se derivan del inglés «Extension Cone Paralleling».
En un contexto general resultan de gran utilidad para:
- Asistentes.
- Odontólogos.
- Estudiantes.
- Tratamientos periodontales.
- Endodoncias.

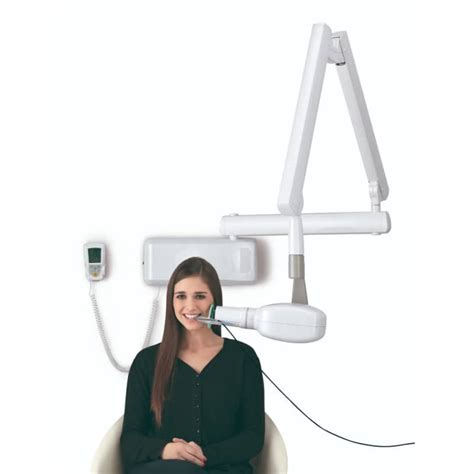

Rx con posicionador

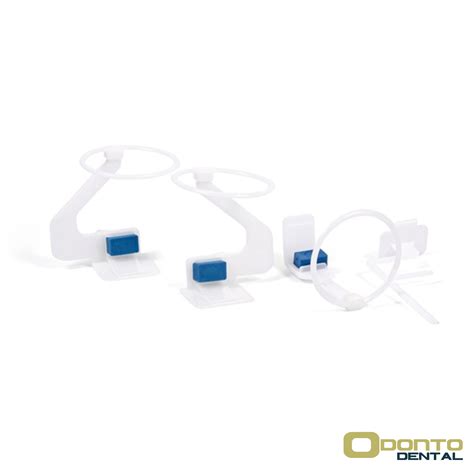

Partes del Posicionador RX Dental
El posicionador cuenta con:
- El anillo colimador.
- El bloque de mordida.
- El brazo de unión metálico entre estos.
Uno de los mayores retos de la radiografía dental intraoral está en lo que complejo que es lograr el correcto posicionamiento de la película radiográfica en la cavidad bucal de los pacientes. Esto genera que se tengan resultados que no son los esperados, por ende, una mala posición puede generar un diagnóstico errado o tener que repetir el procedimiento. Es aquí donde el posicionador radiográfico dental toma una relevancia importante, porque con él conseguimos alinear de forma paralela el plano de la película de rayos X ubicada intraoralmente con el plano de la sección transversal del haz de rayo X. Además, el anillo colimador extraoral se encarga de marcar el límite de la película, lo que permite que también quede todo en la posición idónea con las imágenes cortadas.
Es muy importante que tengamos en claro todo lo requerido para el proceso de montaje de nuestro posicionador, debido a que por sus múltiples disposiciones, colores y demás puede generar algún tipo de confusión.
Tipos de Posicionadores Radiográficos (XCP)
Su clasificación está determinada por colores, los cuales hacen referencia directa al tipo de tratamiento y localización en las que se llevarán a cabo los rayos X:
- Posicionador azul: Las fotografías periapicales en el sector anterior son el objetivo de estos y para eso están diseñados.
- Posicionador rojo: Están diseñados para realizar un tipo de radiografía especial en el sector posterior, en el cual se evidencian ambas arracadas en oclusión. Lo anterior, lo convierte en una de las herramientas más efectivas para diagnosticar caries interproximales.
- Posicionador amarillo: Su diseño logra la toma de radiografías periapicales en la zona posterior.
- Posicionador verde: Las radiografías de endodoncia son logradas gracias al diseño de este posicionador. Estas requieren de una disposición especial, todo debido a que se necesita que en la radiografía se evidencien, el diente en conjunto con la raíz, además del ápice en su totalidad. Todo esto permite el diagnóstico de enfermedades y la visualización de limas en el conducto radicular.
Tabla Resumen de Posicionadores XCP
| Color del Posicionador | Tipo de Radiografía | Ubicación | Aplicación Principal |
|---|---|---|---|
| Azul | Periapical | Sector Anterior | Imágenes detalladas de dientes frontales |
| Rojo | Interproximal (Aleta de Mordida) | Sector Posterior | Diagnóstico de caries interproximales |
| Amarillo | Periapical | Sector Posterior | Imágenes detalladas de dientes posteriores |
| Verde | Endodoncia | Cualquier ubicación | Visualización de raíz, ápice y limas en conducto |
El dispositivo XCP es otro equipo que tiene compatibilidad con los anillos colimadores para odontología. XCP de color rojo, específicamente diseñado para obtener imágenes de una radiografía interproximal o mejor conocida como “aleta de mordida” (Bitewing en inglés). XCP de color verde, se utiliza para endodoncias, pues permite conseguir imágenes de la raíz del diente y la totalidad de su ápice.
Entendiendo que el proceso de radiografías intraorales es complejo, tanto de cara a los pacientes como al procedimiento, es determinante que nos asesores de la forma correcta para tener los posicionadores adecuados según las necesidades de nuestra consulta. Para ello es fundamental contar con quien nos acompañe y nos brinde la información completa de los productos y opciones que estos presentan al momento de ser usados.
Con las transformaciones y avances tecnológicos, cada vez se hace más sencillo dar con diagnósticos precisos. El gran reto de la radiografía intraoral se encuentra en el logro del posicionamiento adecuado de la película radiográfica dentro y fuera de la cavidad bucal del paciente.
