Función Diente de Sierra: Definición y Aplicaciones

Un generador de señal hace referencia a un instrumento, utilizado generalmente en el ámbito industrial, que produce una señal eléctrica en forma de onda pudiéndose inyectar en un circuito electrónico para realizar pruebas de diferente tipo junto a otros instrumentos industriales. La función principal de un generador de señal es la de producir señales periódicas o no periódicas, aplicándose normalmente en el diseño, prueba y reparación de dispositivos electrónicos; aunque también puede tener usos artísticos y ser empleado en la medicina.

A diferencia del generador de señales de radiofrecuencia y otros instrumentos que únicamente crean ondas sinusoidales, el generador de señales es capaz de crear formas de onda repetitivas con una serie de formas comunes: cuadrada, de pulso, sinusoidal, triangular, diente de sierra, etc. En concreto, un generador de señales se utiliza para obtener señales periódicas, en las que la tensión varía periódicamente en el tiempo, controlando su período, reconocido como el tiempo en el que se realiza una oscilación completa, y su amplitud, el máximo valor que toma la tensión de la señal.

Este tipo de generador no es el encargado de medir la señal que entrega, aún cuando pueda indicarla, sino que son utilizados como instrumentos industriales de alimentación o prueba de circuitos eléctricos o actuadores, tanto en su desarrollo como en la verificación de su funcionamiento. El constante avance de las tecnologías ha permitido contar hoy en día con un generador de señal específico para cada trabajo, permitiendo una conexión directa con el ordenador y funciones como, por ejemplo, registrar cada señal producida y poder programar el generador para que emita una amplia gama de señales en una secuencia específica.

Estas son solo algunas de las propiedades más destacadas del generador de señal. Desde Distron, como especialistas en instrumentos de test y medida en el sector industrial, vamos a profundizar en los usos y aplicaciones más habituales de este tipo de instrumentos. Generar señales: señales ideales o funciones ya conocidas para utilizarlas como referencia o como señal de entrada para pruebas.

Onda Diente de Sierra

Aplicaciones de los Generadores de Señales

Los generadores de señales se usan actualmente para la industria de las telecomunicaciones inalámbricas, y la industria aeroespacial, pudiendo simular señales de radar o gps, o pudiendo probar receptores y transmisores digitales. Además, hay que tener en cuenta que el simulador de señal no cumple la misma función que los instrumentos de test y medida industriales como los analizadores de espectro, multímetros u osciloscopios, ya que estos últimos miden una señal digital o analógica, mientras que un generador produce una señal en la que es el propio usuario el que elige a qué frecuencia va a oscilar la onda.

Cómo elegir el modelo de generador de señal correcto para tu proyecto industrial

Elegir el generador de señales adecuado para un proyecto industrial es esencial para asegurar que cumpla con las especificaciones técnicas y necesidades del entorno. A continuación, te presentamos los aspectos clave a considerar:

• Tipo de señal requerida: Es crucial identificar el tipo de señal que necesitas generar (senoidal, cuadrada, triangular, etc.). Asegúrate de que el generador sea capaz de producir la señal específica que demanda tu aplicación.
• Rango de frecuencia: Evalúa el rango de frecuencias que ofrece el generador y asegúrate de que esté alineado con los requerimientos de tu proyecto, especialmente si trabajas en telecomunicaciones o aplicaciones de alta precisión.
• Resolución y estabilidad: La estabilidad de la señal y la resolución son vitales en entornos industriales. Asegúrate de que el generador pueda mantener una frecuencia constante y precisa durante el uso.
• Capacidad de modulación: Si tu proyecto involucra la modulación de señales (AM, FM, PM), verifica que el equipo tenga esta funcionalidad integrada, ya que es fundamental para muchas aplicaciones avanzadas.
• Facilidad de uso y programación: Es importante que el generador sea fácil de operar y programar, sobre todo si se utilizará en entornos industriales con necesidades de automatización o control remoto.
• Soporte técnico y garantía: Asegúrate de que el equipo cuente con un buen servicio de soporte técnico y una garantía confiable. Esto será de gran ayuda si surgen problemas durante el uso prolongado del generador en proyectos industriales.

En Distron disponemos de una amplia gama de instrumentos de test y medida entre los que se encuentra el generador de funciones. Nuestra amplia experiencia y especialización en el sector nos ha llevado a trabajar actualmente de la mano de marcas como Rhode & Schwarz y Tektronix, dos multinacionales líderes y referentes en el campo de las comunicaciones inalámbricas y la instrumentación de medida electrónica. Por todo esto, ante cualquier consulta, no dudes en contactar con nosotros. Nuestro equipo de especialistas estará encantado de recomendarte el generador de señal que mejor se adapte a tus necesidades y circunstancias.

El Osciloscopio y las Formas de Onda

¿Qué es un osciloscopio? Un osciloscopio mide estas últimas. Una forma de onda es la representación gráfica de una onda. El eje horizontal (X) representa el tiempo y la amplitud en el eje vertical (Y). Esta representación proporciona una valiosa información sobre la señal.

Las ondas triangulares y en diente de sierra. Señales senoidales (corriente alterna) producen señales senoidales. Pulsos y flancos ó escalones. Las ondas triangulares y en diente de sierra se utilizan en este tipo de señales, fundamentalmente como relojes y temporizadores. En señales de pulsos la tensión permanece a nivel alto y bajo. Los pulsos y flancos o escalones sirven para analizar circuitos digitales.

Las señales transitorias son irregulares, en un tiempo muy reducido. Interruptor de alimentación. Un falso contacto momentáneo. Ordenadores, equipos de rayos X y de comunicaciones.

Medidas Comunes en Formas de Onda

Describimos las medidas más corrientes para describir una forma de onda. Toda señal que se repite en el tiempo, posee una frecuencia (f). Un herzio equivale a 1 ciclo por segundo. El periodo es el tiempo necesario para completar un ciclo. El voltaje es la diferencia de potencial eléctrico entre dos puntos de un circuito. El voltaje puede medirse de pico a pico (entre el valor máximo y mínimo de la señal). También puede medirse el valor máximo de una señal y masa.

El desfase es el retraso entre una señal y otra. Este concepto se entiende mucho mejor si consideramos la forma de onda senoidal. Podemos extraer de la circulación de un punto sobre un circulo de 360º. Una señal senoidal abarca los 360º. El desfase es la diferencia angular entre ambas señales.

Características Clave del Osciloscopio

El ancho de banda son las frecuencias en las que el osciloscopio puede medir con precisión. Se define como la frecuencia a la cual la amplitud de la señal de entrada (lo que corresponde a una atenuación de 3dB). La velocidad de respuesta de un osciloscopio es su capacidad para responder a cambios de niveles de tensión muy rápidas. Un osciloscopio debe tener tiempos de subida más rápidos que el suyo propio. La sensibilidad es la capacidad del osciloscopio para amplificar señales débiles. Se suele expresar en mV/div.

La base de tiempos horizontal, lo que nos permitirá observar sucesos más rápidos. Se suele expresar en el orden de nanosegundos por división horizontal. La exactitud vertical es la cual el sistema vertical del osciloscopio amplifica ó atenúa la señal. Se proporciona normalmente en porcentaje máximo de error. La exactitud horizontal es la exactitud con la que se mide el tiempo. También se suele dar en porcentaje de error máximo.

La velocidad de muestreo es la velocidad de adquisición de datos (específicamente el conversor A/D). En osciloscopios de buena calidad se llega a velocidades de muestreo de Megamuestras/sg. El tamaño de la memoria es la cantidad de muestras que se almacenaran para representar la forma de onda. La resolución vertical es un parámetro que nos da la resolución del conversor A/D del osciloscopio digital. Es el número de niveles digitales almacenados en la memoria. La resolución efectiva del osciloscopio. Los osciloscopios permiten variar, dentro de ciertos límites, este parámetro.

Precauciones y Uso Correcto del Osciloscopio

Conectar a tierra es muy importante para realizar medidas con un osciloscopio. Es obligatorio colocar a tierra el osciloscopio. Si no lo haces, el contacto con cualquier parte de la carcasa, incluidos los mandos, puede producirle un peligroso shock. En el anterior caso te atravesaría, se desvía a la conexión de tierra. La tierra es la referencia neutro de tensión (comúnmente llamado tierra). Los enchufes tienen tres conectores (dos para la tensión y uno para la toma de tierra). Uno mismo puede conectarse a tierra. Evita tocar cualquier aparato mientras estés conectado a tierra uno mismo. Descarga la estática que posea su cuerpo.

Panel Frontal del Osciloscopio

Es importante familiarizarse con el panel frontal del osciloscopio. El panel frontal posee otras secciones: Disparo, Control de la visualización, Conectores. En la parte inferior del panel encontraremos conectores BNC, donde se colocan las sondas de medida. Algunos osciloscopios poseen un botón denominado AUTO SET, muy cómoda. Este botón configura automáticamente los controles en un solo paso para ajustar perfectamente la señal a la pantalla.

Sondas del Osciloscopio

Las sondas están diseñadas para trabajar específicamente con el osciloscopio. Se construyen para que tengan un efecto mínimo sobre el circuito de medida. La sonda más común utiliza un atenuador pasivo, generalmente de x10. Posiblemente sea la 10X, reduciendo la amplitud de la señal en un factor de 10. Las sondas pasivas están marcadas con un factor de atenuación, normalmente 10X ó 100X. El conmutador que permite una utilización 1X ó 10X. Las sondas de corriente miden la corriente directa de las corrientes en un circuito. Las sondas activas necesitan para operar una fuente de alimentación. Las sondas pasivas están diseñadas para niveles de señal superiores a 10 mV.

Generador de Señales

Controles del Osciloscopio

El control de brillo es un potenciómetro que ajusta el brillo de la señal en la pantalla. Ajusta la cantidad de electrones emitidos por este. El control de foco es un potenciómetro que ajusta la nitidez del haz sobre la pantalla. Los osciloscopios digitales no necesitan este control. El control de posición vertical permite mover la traza arriba o abajo de la pantalla. El campo magnético terrestre también puede afectar. Los osciloscopios no necesitan de este control. El control de posición horizontal permite mover la traza de izquierda a derecha hasta que esté perfectamente horizontal. El punto normalmente elegido suele ser el centro de la pantalla.

El conmutador de escala vertical es el de escala empleado por el sistema vertical. Cada división vertical de la pantalla (aproximadamente de un 1 cm.) representan 2 voltios. Las pequeñas representaran una quinta parte de este valor, o sea, 0.4 voltios. (máxima escala) x 8 divisiones verticales = 1600 voltios. Es necesario colocarlo en su posición calibrada. El conmutador de escala horizontal es el de escala empleado por el sistema de barrido horizontal. Es necesario colocarlo en su posición calibrada.

Modos de Visualización y Disparo

El conmutador CH I/II permite seleccionar el modo de trazado de las señales en pantalla. El modo dual se selecciona con el conmutador etiquetado DUAL. El conmutador en forma de botón que permite invertir el sentido del disparo. El nivel de disparo es la señal a partir del cual, el sistema de barrido empieza a actuar. Se utiliza para estabilizar la señal en diferentes situaciones.

Medidas Directas con el Osciloscopio

Existen dos técnicas de medida básicas con un osciloscopio: medidas directas y medidas automáticas. Las medidas directas son como realizar medidas visualmente en la pantalla del osciloscopio. Las medidas automáticas son las automáticas que realiza un osciloscopio digital.

La rejilla es la figura que representa la pantalla de un osciloscopio. Las líneas consecutivas de la rejilla constituye lo que se denomina una división. Las divisiones tienen el mismo tamaño (cercano al cm), lo que forma una pantalla más ancha que alta.

Medir voltaje es medir el potencial eléctrico, expresado en voltios, entre dos puntos de un circuito. El voltaje puede medirse de pico a pico (entre el valor máximo y mínimo de la señal). El voltaje es el primer paso para medir otras magnitudes es empezar por el voltaje. Para calcular la potencia de la señal CA. Vertical es el número de divisiones verticales que ocupa la señal en la pantalla.

Medir tiempo se utiliza la escala horizontal del osciloscopio. El tiempo permite la medición de periodos, anchura de impulsos y tiempo de subida y bajada de impulsos. Para ello actuaremos sobre el conmutador de la base de tiempos.

El desfase se corresponde con una fase de 360º. Si ambas señales poseen ambas el mismo periodo. Si no podemos medir directamente los tiempos, la medida del desfase será indirecta. Otra forma de medir el desfase es utilizar el modo X-Y. Se introduce una señal por el canal vertical (generalmente el I) y la otra por el canal horizontal (el II). Este método solo funciona de forma correcta si ambas señales son senoidales.

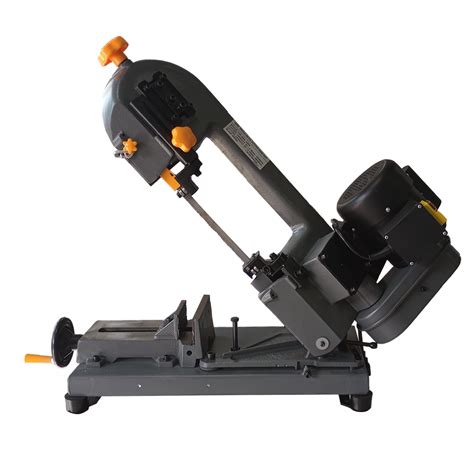

Sierras para Metales

Sierra para Metales

Las sierras para metales tienen hojas duras y dientes pequeños diseñados para cortar metal o plástico. Los propietarios de viviendas y los profesionales contratados suelen utilizarlas para cortar una sección de tubería con el fin de sustituir o instalar una válvula, como una válvula de bola o una válvula antirretorno.

Material bimetálico: Las hojas de sierra bimetálicas suelen tener dientes de acero rápido soldados por haz electrónico sobre acero para muelles.

Acero al carbono: Las hojas de acero al carbono son adecuadas para aplicaciones de bricolaje y de taller en general (por ejemplo, para cortar tornillos).

TPI (dientes por pulgada): Las cuchillas de 18, 24 y 32 TPI son adecuadas para la mayoría de los trabajos. Las cuchillas de mayor TPI realizan cortes más finos pero también más lentos.

Precauciones de seguridad: Las sierras para metales suelen ser seguras, ya que los dientes son blandos al tacto. No obstante, mantenga las manos y el cuerpo alejados de la sierra cuando la utilice. Llevar guantes y gafas de seguridad al cortar. Por último, asegúrese de que la cuchilla esté bien tensada para reducir el riesgo de que se rompa durante el funcionamiento y se convierta en un peligro.

No existe una forma cuantitativa de medir si una cuchilla está bien tensada o no. Saber si la cuchilla está o no bien tensada es fruto de los consejos y la experiencia.

Preparar el material de trabajo: Sujeta bien los tubos para que no se muevan demasiado. Aplique también unas gotas de aceite de máquina a la hoja de la sierra para metales.

Empieza el corte: Utiliza un lápiz o una tiza para marcar dónde se cortará el material.

Termina el corte: Una vez que se forme la ranura, utilice toda la longitud de la hoja de sierra para hacer cortes suaves. Aplica presión en los movimientos hacia delante y afloja la presión en los movimientos hacia atrás. Aplicar presión mientras se tira hacia atrás no corta más material, pero puede acabar desafilando los dientes. Una vez cortado el material, utilice una herramienta de desbarbado y papel de lija para eliminar los bordes ásperos y alisar los extremos. Además, coloque una funda en la sierra para proteger la hoja mientras la guarda.

Como ya se ha mencionado, las sierras de arco son ideales para cortar plástico y metal. Las sierras para metales con poco TPI pueden cortar bien la madera, pero una sierra de mano normal o una sierra de bastidor tradicional son más adecuadas para la madera. Las sierras para metales no son una buena opción para cortar piedra.

Tabla Comparativa de Hojas de Sierra para Metales
