La odontología moderna ha experimentado una transformación significativa gracias a la tecnología digital. Dentro de este avance, los archivos STL juegan un papel crucial en la fabricación aditiva y los flujos de trabajo digitales en las clínicas dentales. Este artículo proporciona una visión detallada de los archivos STL, su definición, uso y ventajas en el campo de la odontología.
Odontólogo 🎥 ¿Por qué usar archivos STL y PLY en odontología? 🦷 Servidident
¿Qué es un archivo STL?

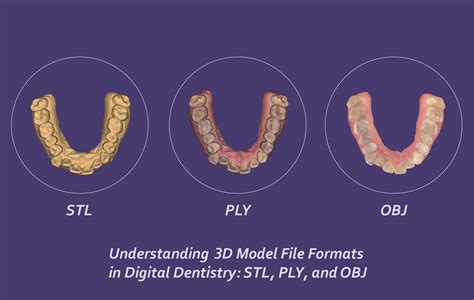

El formato de archivo de impresión 3D STL, desarrollado por 3D Systems, existe desde finales de la década de 1980 y significa «Standard Tesselation Language» (lenguaje de teselación estándar). El formato se conoce también como «estereolitografía», ya que se desarrolló en su momento para el proceso de impresión 3D del mismo nombre. Hoy en día, se considera el formato más utilizado en CAD y softwares de corte, con el que trabajan las impresoras 3D.
En el formato STL, los datos del objeto se almacenan en forma de cuadrícula formada por triángulos. Para explicar cómo funciona el formato de archivo STL para la impresión 3D en términos sencillos, podemos decir que transforma los modelos 3D en numerosos triángulos pequeños. Este proceso también se conoce como teselación (formación de mosaicos).
El modelo STL corresponde, por tanto, a una red de triángulos que representan únicamente la superficie exterior del objeto 3D. Cuanto más pequeños sean los triángulos, mayor será el nivel de detalle en la representación del modelo.
También es importante entender que los archivos STL siempre representan una superficie cerrada y que, por tanto, el modelo no puede contener espacios vacíos o zonas inconexas. Esto se debe a que los archivos deben ser mallas estancas e imprimibles, sin solapamientos ni bordes sin ramificar.
Limitaciones del formato STL
La desventaja del formato de archivo STL para la impresión 3D es que no maneja muy bien las geometrías complejas y ocasionalmente produce polígonos que son visibles en las piezas impresas en 3D.
El Proceso de Creación y Uso de Archivos STL en Odontología
La fabricación aditiva es un flujo de trabajo complejo que requiere no sólo la propia impresora 3D, sino también un archivo que pueda utilizarse como modelo de máquina para crear el objeto deseado. Esto puede hacerse descargando modelos listos para usar de sitios como Thingiverse y Cults3D, o creándolos uno mismo utilizando escáneres 3D, softwares CAD y de modelado como TinkerCAD, BlocksCAD, Fusion 360, etc.
Una vez que el archivo de impresión 3D está listo, se envía a un slicer, que lo convierte en código legible por la máquina mediante una serie de instrucciones que la impresora debe seguir para crear la pieza deseada.
Alternativas al formato STL
Existen una amplia variedad de formatos de archivo diferentes utilizados por el software CAD, los slicers y las impresoras 3D. Algunos de estos formatos incluyen:
- OBJ (Wavefront Object): Admite información sobre el material del objeto, como colores y texturas.
- AMF (Additive Manufacturing File Format): Permite una representación más precisa y versátil de los modelos 3D en cuanto a información completa sobre geometría, textura y color.
- 3MF (3D Manufacturing Format): Ofrece una representación muy detallada del modelo, con soporte completo para la información geométrica, incluidos distintos materiales, texturas y colores.
- STEP (Standard for Exchange of Product model data): Se utiliza principalmente en el contexto del modelado de productos y el software CAD, donde permiten intercambiar datos técnicos de productos entre distintas aplicaciones CAD.
Aplicaciones en Odontología
Los archivos STL son fundamentales en diversas aplicaciones odontológicas:
- Modelos de estudio: Creación de réplicas exactas de la dentadura del paciente para planificación de tratamientos.
- Guías quirúrgicas: Diseño y fabricación de guías para la colocación precisa de implantes dentales.
- Prótesis dentales: Fabricación de coronas, puentes y dentaduras completas con alta precisión.
- Alineadores transparentes: Producción de alineadores para tratamientos de ortodoncia invisible.
- Férulas dentales: Diseño y fabricación de férulas de descarga personalizadas para el tratamiento del bruxismo.
Escáneres Intraorales y Archivos STL
Los escáneres intraorales son dispositivos que permiten tomar una impresión digital de la boca del paciente de un modo más preciso, porque podrás olvidarte de los cambios volumétricos que sufren los materiales de impresión convencionales; y cómodo, porque sin duda resultará ser una experiencia menos desagradable para el paciente. El proceso mediante el cual la nube de puntos se convierte en un modelo digital 3D se llama reconstrucción. Una vez hecha la reconstrucción obtendremos un archivo STL que define la geometría tridimensional de las estructuras orales como una superficie compuesta de triángulos, formados cada uno por tres puntos.
Tipos de escáneres intraorales
- Escáner de tecnología fotográfica: Su funcionamiento está basado en la toma de imágenes individuales de la zona a escanear.
- Escáner de tecnología de vídeo: Su funcionamiento se basa en la grabación de las zonas a escanear, simplemente como una cámara de vídeo.
Ventajas de usar escáneres intraorales
- Podrás obtener impresiones con mayor fiabilidad y precisión diagnóstica.
- Requerirás de un menor tiempo, dependiendo de tu flujo de trabajo digital, si cuentas con equipamiento como una fresadora CAD/CAM, podrás realizar una corona en unas pocas horas.
- Podrás pasar de comprar materiales de impresión, ahorrando tiempo y dinero.
- Tu paciente estará más cómodo y conforme con tu atención.
- La información sobre tus impresiones digitales quedará almacenada en ficheros en la nube y no necesitarás destinar espacio para guardar modelos de yeso.
- Será más fácil la comunicación con el laboratorio, será más sencillo de explicar cuales son tus requerimientos.
- Mejorará sin duda la comunicación con tus pacientes, será más fácil que ellos entiendan el tratamiento y se motiven al ver el resultado final de forma anticipada.
Impresiones Tradicionales vs. Impresiones Digitales
La toma de impresiones tradicionales es la imagen en negativo de la cavidad oral. Se realiza llevando a la boca un material blando, esperando a que éste endurezca reproduciendo así el terreno deseado. La toma de impresiones tradicionales es un proceso largo que suele provocar un reflejo nauseoso a los pacientes. Los escáneres digitales permiten realizar imágenes 3D de la boca del paciente sin molestarle.
Ventajas de las impresiones digitales
- Con la impresión digital, reducimos los errores humanos y mejoramos la exactitud del modelo, visualizando de inmediato el trabajo efectuado.
- Un modelo impreso en 3D puede estar listo en unas horas, algo que no pasa con los métodos tradicionales, a los cuales les lleva día o incluso semanas llegar a un resultado.
- Integrar tecnología de impresión 3D en tu clínica dental es, por tanto, lo que la va a convertir en un centro actualizado y capaz de ofrecer el mejor servicio a tus pacientes.
El Proceso CAD/CAM en Odontología Digital
El sistema CAD/CAM refiere a una técnica de procesamiento que es asistida de manera digital. La metodología utilizada por este tipo de tecnología se desarrolla a través de medios ópticos que permiten escanear un objeto sin necesidad de estar en contacto con el mismo y mediante un software de diseño que permite reacomodar las imágenes obtenidas para alcanzar la máxima exactitud al imprimir la pieza mediante una impresora 3D.
De esta manera, podemos llegar a imprimir una dentadura o un puente a través de un archivo de lectura internacional para que la impresora pueda desarrollar su tarea de generar el diseño que tenemos en la pantalla y transformarlo en un hecho real.
| Paso | Descripción |
|---|---|
| 1 | Escaneado completo del maxilar superior e inferior con un escáner intraoral. |
| 2 | Envío de los archivos a la nube para la impresión de los modelos. |
| 3 | Diseño de la prótesis completa en el software CAD. |
| 4 | Generación del archivo STL de la prótesis completa. |
| 5 | Impresión 3D de la prótesis. |
| 6 | Lavado y curado de la prótesis. |
Conclusión
Los archivos STL han revolucionado la odontología digital, permitiendo la creación de modelos precisos y personalizados para diversas aplicaciones. La integración de escáneres intraorales y el proceso CAD/CAM han optimizado los flujos de trabajo, mejorando la precisión y la eficiencia en los tratamientos dentales. A pesar de sus limitaciones, el formato STL sigue siendo un estándar en la industria, ofreciendo una solución versátil para la fabricación aditiva en odontología.
