Equipos de Radiología Dental: Tipos y Funcionamiento

La Radiología Dental es una rama especializada de la odontología que se centra en la obtención de imágenes intraorales y extraorales mediante el uso de radiación ionizante. En muchos casos clínicos, el profesional necesita recurrir a un equipo de rayos X y a las radiografías odontológicas para realizar un diagnóstico correcto.

Con seguridad, a la mayoría de personas que han pasado por el dentista se les han realizado radiografías dentales. Las radiografías ayudan a los dentistas a diagnosticar patologías como infecciones, caries, fracturas o enfermedades de las encías. Los rayos X son una radiación electromagnética, invisible para el ojo y capaz de atravesar el cuerpo para formar una imagen.

Como os decíamos, los rayos X son una radiación electromagnética de la misma familia que las ondas que calientan los platos en el microondas, los rayos ultravioleta del sol o las ondas que hacen sonar las radios. En el caso de los implantes, permite valorar el estado del hueso para la colocación de los mismo, mientras que en la ortodoncia valoramos la posición de los dientes.

Existen distintos varios tipos de radiografías, y cada una da una información distinta. El objetivo es llegar a un diagnostico lo más preciso posible.

Tipos de Radiografías Dentales

Las radiografías dentales se clasifican en dos grandes grupos: intraorales y extraorales.

Radiografías Intraorales

Se llaman así porque la película radiográfica se coloca dentro de la boca. Estas radiografías son las que permiten al dentista descubrir anomalías como caries dentales o incluso cambios en el hueso que sostiene a los dientes. Estas radiografías son de suma importancia para diagnosticar y elaborar planes de tratamiento de diversas afecciones dentales.

Algunas patologías no pueden detectarse a simple vista, es en estos casos cuando el dentista necesita de un examen radiográfico para poder revelar los problemas de la boca. Solo mediante radiografías dentales podremos atajar estos problemas en una etapa temprana ahorrándonos molestias innecesarias.

Dentro de las radiografías intraorales, encontramos:

• Radiografías periapicales: Capturan imágenes detalladas de un diente completo, desde la corona hasta la raíz.
• Radiografías interproximales o de aleta de mordida (bitewing): Permiten observar las coronas de los dientes superiores e inferiores en una misma imagen, enfocándose en las áreas de contacto entre dientes.
• Radiografía Oclusal: Muestran una vista amplia del maxilar o la mandíbula, lo que facilita la observación de dientes en desarrollo, fracturas o cuerpos extraños.

Se utilizan, en la mayoría de los casos, para detectar casos de caries interproximales o problemas en las raíces de los dientes. Se realiza desde el interior de la boca.

Si quieres conocer al detalle el estado de tu boca, las radiografías dentales intraorales son una gran opción. No dudes en pedir una cita en la clínica dental en Madrid.

Tipos de Captura de Imagen Intraoral

En radiografías intraorales, existen diferentes métodos para capturar la imagen:

• Radiografías intraorales con película: Se utiliza una película sensible a los rayos X para obtener imágenes de los dientes, las raíces dentales y los tejidos óseos circundantes. Después de cada exposición, la película debe ser procesada (revelada) en un proceso químico que permite que la imagen latente se convierta en una imagen visible. Este tipo de radiografías son de uso unico.
• Placas de fósforo: Se utiliza tecnología digital para capturar y procesar imágenes. La placa se coloca dentro de la cavidad oral, de la misma manera que una película convencional, pero en lugar de ser revelada químicamente, la imagen es leída mediante un escáner especial.
• Sensores digitales de radiografía directa (DR): Son dispositivos electrónicos que capturan imágenes de rayos X y las convierten directamente en señales digitales. A diferencia de los sistemas convencionales (como las películas tradicionales o las placas de fósforo), estos sensores no requieren ningún tipo de revelado físico ni escaneo posterior.

Los tamaños de las radiografías intraorales son prácticamente los mismos para las películas tradicionales, sensores digitales y placas de fósforo, la numeración de los dispositivos varía ligeramente dependiendo de la tecnología.

Tamaños de sensores digitales:

• Sensor Tipo 0: Se utiliza principalmente para pacientes pediátricos debido a sus bocas más pequeñas.
• Sensor Tipo 1: Se utiliza para capturar imágenes de dientes anteriores en adultos.
• Sensor Tipo 2: Es el tamaño más comúnmente utilizado tanto para niños mayores como para adultos.
• Sensor Tipo 3: Es ideal para capturas bitewing extendidas.

Radiografías Extraorales

En estas radiografías, el sensor o película radiográfica se coloca fuera de la boca del paciente. Es fundamental para los análisis cefalométricos que determinan la posición y alineación de los dientes, así como la relación entre los maxilares y el cráneo.

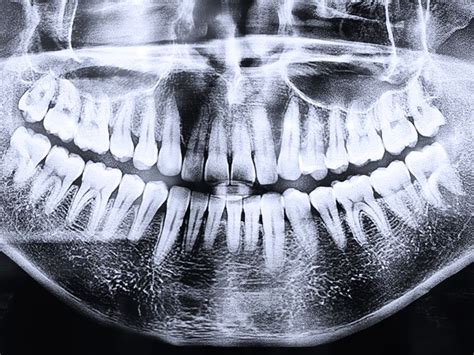

• Ortopantomografía: También llamada radiografía dental panorámica, es el tipo de radiografía dental más común. Muestra la totalidad de la estructura facial y mandibular (arcadas superior e inferior, huesos maxilares, mandíbula y estructuras de soporte).
• TAC Dental: Muy similar a los escáneres que se acostumbran a usar en medicina, el TAC Dental toma cientos de imágenes desde diferentes ángulos de la boca del paciente. Estas radiografías son enviadas a un ordenador, que genera una imagen virtual en 3 dimensiones de la boca del paciente.
• Cefalometría o telerradiografía: Es un tipo de radiografía que, en el ámbito odontológico, prácticamente solo se usa en los estudios previos a una ortodoncia. Son muy útiles para planificar una ortodoncia.

Para obtener una panorámica 2D, el paciente se pone de pie o se sienta recto mientras el equipo gira alrededor de su cabeza.

CBCT (Cone Beam Computed Tomography)

Aunque no se considere una radiografía, lo incluimos en este apartado, ya que permite producir imágenes 3D de la boca. Los equipos de rayos X CDBC (Cefalometría 3D y 2D con Bomba de Cono) representan una avanzada tecnología en el ámbito de la radiología dental, especialmente en el campo de la ortodoncia y la cirugía maxilofacial. Estos equipos ofrecen capacidades tanto en 2D como en 3D, lo que los convierte en herramientas versátiles y completas para el diagnóstico y planificación de tratamientos dentales.

La funcionalidad de cefalometría 3D permite obtener imágenes tridimensionales de la cabeza y el cráneo, proporcionando a los profesionales una visión más detallada y precisa de las estructuras faciales. Por otro lado, la capacidad de realizar cefalometría en 2D agrega una dimensión adicional a la evaluación de la anatomía craneofacial.

La inclusión de una bomba de cono en estos equipos proporciona una mayor precisión en la focalización del haz de rayos X, permitiendo una radiación más enfocada y reduciendo la exposición a tejidos circundantes.

Equipamiento y Materiales Complementarios

Para obtener radiografías de calidad, a parte de las películas o sensores, es fundamental contar con el equipamiento adecuado y los materiales complementarios. A continuación, se describen los elementos clave que garantizan una toma de imágenes radiográficas eficaz, segura y precisa.

• Máquina de Rayos X Dental: Es el equipo principal que emite los rayos X necesarios para crear las imágenes.
• Delantales de Plomo: Son utilizados por el paciente para proteger las áreas no irradiadas, como la zona abdominal, del impacto de los rayos X.
• Protectores de Tiroides: Son dispositivos de protección que se colocan alrededor del cuello del paciente para proteger la tiroides, una glándula particularmente sensible a la radiación.
• Posicionadores de radiografía: Son dispositivos utilizados para colocar y mantener la película o el sensor en la posición correcta dentro de la boca del paciente.
• Procesador de imágenes: En el caso de las radiografías digitales, un procesador de imágenes es necesario para visualizar y analizar las radiografías en una computadora.
• Revelado (en sistemas analógicos): Liquido revelador para el proceso de radiografías analógicas.

Funcionamiento de los Equipos de Radiología Dental

Los rayos X atraviesan la mayor parte de los tejidos blandos como las mejillas y las encías con bastante facilidad, sin embargo, son absorbidos en parte por dientes y huesos, los tejidos duros. Cuando estos rayos que han atravesado nuestro cuerpo chocan contra una película o sensor digital, se crea la imagen de la radiografía.

La forma de uso del ERDP para disminuir el riesgo de exposición a radiaciones ionizantes del operador es sostenerlo a la distancia de un antebrazo del cuerpo manteniendo la emisión del rayo central paralela al piso.

En los ERDP, el operador debe sostener el equipo durante la exposición. Esto, a diferencia de los equipos radiográficos fijos que permiten que el operador se distancie del equipo o se proteja tras un biombo plomado para realizar la exposición radiográfica.

En relación con la angulación vertical, para un buen funcionamiento del blindaje externo de retrodispersión, la emisión del rayo central debe ser paralela al piso, es decir con una angulación vertical de 0 grados. Así, para obtener la angulación vertical requerida para cada toma radiográfica, ésta debe conseguirse mediante la modificación de la posición del paciente y no del equipo al momento de la toma radiográfica.

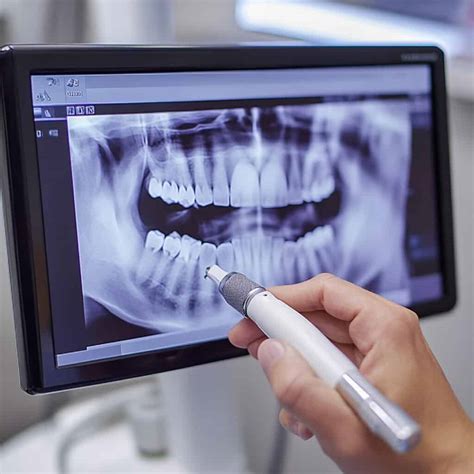

Radiología Digital: Una Revolución en el Diagnóstico Dental

La radiografía digital ha revolucionado el campo de la radiología dental. La radiología digital ofrece una alta resolución de imagen, así como un software de servicio que favorece un diagnóstico seguro y eficiente. Las radiografías digitales se visualizan al momento, lo que nos permite disponer de más tiempo para el paciente, y hacer visitas más breves.

Esta técnica utiliza un sensor electrónico (en vez de la película para radiografía) que se encarga de capturar y almacenar la imagen digital en una computadora. Esta imagen puede ser vista inmediatamente y ayuda al dentista y al higienista dental a detectar los problemas más fácilmente.

Una de las principales ventajas del software de radiología digital es su capacidad para aumentar la eficiencia del flujo de trabajo en las clínicas dentales. La radiología dental ha avanzado significativamente en las últimas décadas, gracias a la adopción de tecnologías innovadoras que han transformado la obtención, procesamiento y análisis de imágenes.

Destacan los sistemas digitales, que permiten obtener imágenes de alta resolución al instante, y las técnicas tridimensionales como la tomografía computarizada de haz cónico, que brindan una visión completa de las estructuras orales y maxilofaciales. La integración de software especializado y herramientas de inteligencia artificial ha facilitado la detección automática de patologías y una planificación más precisa de tratamientos complejos, como implantes y ortodoncia.

Ventajas de los Equipos de Radiología Dental Avanzados

Invertir en equipos de radiología dental profesionales tiene numerosas ventajas:

• Mayor precisión y calidad de las imágenes diagnósticas, lo cual permite a los dentistas detectar posibles problemas en una fase temprana, dando lugar a una planificación más eficaz del tratamiento y mejores resultados para los pacientes.
• Los equipos de radiología dental avanzados también reducen la exposición de los pacientes a la radiación. Mediante tecnologías y técnicas especializadas, como los sensores digitales o la colimación, los profesionales pueden minimizar las dosis de radiación sin dejar de obtener imágenes claras y detalladas.
• Aumentan la eficacia del flujo de trabajo en las clínicas dentales. Funciones como el software de radiología digital permiten a los dentistas almacenar, recuperar y compartir de forma eficaz las imágenes y registros de los pacientes.

Seguridad y Radiación

Efectivamente las máquinas que se usan para hacer las radiografías dentales emiten radiación, pero el nivel de exposición es muy reducido y garantiza su seguridad. Debemos saber que estamos expuestos de manera continua en nuestro día a día a radiaciones, ya sean naturales o artificiales, y debemos conocer qué es verdaderamente una dosis dañina.

En nuestro caso, simplemente por vivir donde vivimos (en Galicia) estamos expuestos a una radiación que proviene del suelo de gas Radón, mayor que el que puedan tener vecinos de otras comunidades autónomas. Al revés de lo que podría parecer, las dosis que recibimos de manera artificial son mucho más pequeñas que las producidas por la radiación natural.

Aunque como hemos visto la radiación es baja y el procedimiento es seguro, debemos evitar las radiografías en las embarazadas, para evitar la radiación sobre el feto, a no ser que sea estrictamente necesario.

No, es un proceso del que no nos enteramos y apenas duran unos segundos.

Nuestra clínica dental dispone de CBCT (escáner oral para diagnostico y planificación 3D), ortopantomógrafo (para radiografías panorámicas, teleradiografías y radiografías frontales) y radiovisiografía para radiografías intraorales. Todos estos equipos son de última tecnología para reducir al mínimo las dosis de radiación.

Como puedes ver, se trata de un procedimiento seguro y muy necesario para el correcto diagnóstico, así como método de prevención. Ante cualquier pregunta no dudes en ponerte en contacto con nuestro personal.
