Un generador de señal es un instrumento utilizado para producir una señal eléctrica en forma de onda, que puede ser inyectada en un circuito electrónico para realizar pruebas. A diferencia de otros generadores que solo crean ondas sinusoidales, este tipo de generador es capaz de producir diversas formas de onda repetitivas, como cuadrada, de pulso, sinusoidal, triangular y, específicamente, diente de sierra.
Este dispositivo no mide la señal que emite, sino que se utiliza para alimentar o probar circuitos eléctricos y actuadores. En esencia, un generador de señales se utiliza para obtener señales periódicas, controlando su período y amplitud.
La función principal de un generador de señal es producir señales periódicas o no periódicas, que se aplican en el diseño, prueba y reparación de dispositivos electrónicos. También puede tener usos artísticos y aplicaciones en la medicina.
El avance tecnológico ha permitido desarrollar generadores de señal específicos para cada tarea, con conexión directa a ordenadores y funciones como el registro de señales y la programación de secuencias de emisión.
Onda diente de sierra.
Usos y Aplicaciones Comunes
Los generadores de señales se utilizan para:
- Generar señales ideales o funciones conocidas como referencia.
- Servir como señal de entrada para pruebas.
- Simular señales de radar o GPS.
- Probar receptores y transmisores digitales en telecomunicaciones inalámbricas e industria aeroespacial.
Es importante destacar que un simulador de señal no cumple la misma función que los instrumentos de test y medida industriales, como analizadores de espectro, multímetros u osciloscopios. Mientras que estos últimos miden señales digitales o analógicas, un generador produce una señal con frecuencia de oscilación elegida por el usuario.
Cómo Elegir el Generador de Señal Correcto
Elegir el generador de señales adecuado para un proyecto industrial es crucial. Aquí hay algunos aspectos clave a considerar:
Tipo de Señal Requerida
Es fundamental identificar el tipo de señal que necesitas generar (senoidal, cuadrada, triangular, etc.). Asegúrate de que el generador sea capaz de producir la señal específica que demanda tu aplicación.
Rango de Frecuencia
Evalúa el rango de frecuencias que ofrece el generador y asegúrate de que esté alineado con los requerimientos de tu proyecto, especialmente si trabajas en telecomunicaciones o aplicaciones de alta precisión.
Resolución y Estabilidad
La estabilidad de la señal y la resolución son vitales en entornos industriales. Asegúrate de que el generador pueda mantener una frecuencia constante y precisa durante el uso.
Capacidad de Modulación
Si tu proyecto involucra la modulación de señales (AM, FM, PM), verifica que el equipo tenga esta funcionalidad integrada, ya que es fundamental para muchas aplicaciones avanzadas.
Facilidad de Uso y Programación
Es importante que el generador sea fácil de operar y programar, sobre todo si se utilizará en entornos industriales con necesidades de automatización o control remoto.
Soporte Técnico y Garantía
Asegúrate de que el equipo cuente con un buen servicio de soporte técnico y una garantía confiable. Esto será de gran ayuda si surgen problemas durante el uso prolongado del generador en proyectos industriales.
Señales Periódicas y Transitorias
Una señal periódica es un patrón que se repite en el tiempo, como señales de sonido, oceánicas, cerebrales y de tensión. Un ciclo es la mínima parte de la señal que se repite.
Las señales transitorias, como flancos y pulsos, se presentan una sola vez. Un flanco indica un cambio repentino en el voltaje, como al conectar un interruptor. Si una señal se repite en el tiempo, posee una frecuencia (f).
El voltaje es la diferencia de potencial eléctrico entre dos puntos de un circuito. La amplitud pico a pico es la diferencia entre el valor máximo y mínimo de este.
Parámetros Clave del Osciloscopio
Un osciloscopio es una herramienta esencial para visualizar y analizar señales. Aquí algunos parámetros clave a tener en cuenta:
- Ancho de banda: Especifica el rango de frecuencias en las que el osciloscopio puede medir con precisión.
- Tiempo de subida: Indica la capacidad del osciloscopio para capturar transiciones rápidas entre niveles de tensión.
- Sensibilidad vertical: Indica la facilidad del osciloscopio para amplificar señales débiles.
- Velocidad de barrido: Permite observar sucesos más rápidos.
- Precisión vertical: Indica la precisión con la cual el sistema vertical del osciloscopio amplifica o atenúa la señal.
- Precisión horizontal: Indica la precisión en la base de tiempos del sistema horizontal del osciloscopio para visualizar el tiempo.
- Velocidad de muestreo: Indica la velocidad a la que el osciloscopio toma muestras de la señal (específicamente el conversor A/D).
- Resolución vertical: Se mide en bits y da la resolución del conversor A/D del osciloscopio digital.
- Longitud de registro: Indica cuántos puntos se memorizan en un registro para la reconstrucción de la señal.

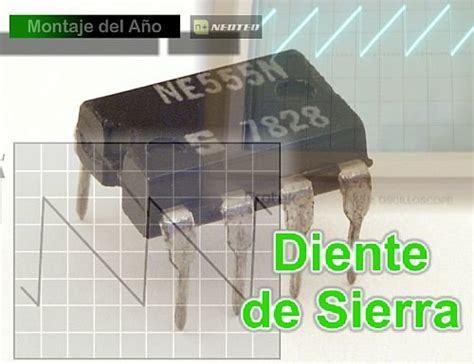

Generador de Diente de Sierra con el NE555
El NE555 es un circuito integrado muy utilizado en electrónica. Una de sus aplicaciones es como generador de diente de sierra, un circuito que genera una señal particular que se repite en el tiempo, también conocido como "generador de rampa".
Para nuestra aplicación principal, necesitamos obtener una rampa de lento y continuo crecimiento que posea la mayor y mejor linealidad posible desde un valor mínimo hasta alcanzar un máximo, y que mantenga la frecuencia de oscilación en forma constante. Luego de ese lento crecimiento, la señal debe finalizar en una rampa descendente tan rápida como sea posible.
Para cumplir con estas premisas, el NE555 es una excelente opción, ya que puede proporcionar una señal diente de sierra estable en forma y frecuencia con pocos componentes discretos. El capacitor electrolítico C1, ubicado desde los pines 2-6 y 7 respecto a GND, debe ser de Tantalio para asegurar una carga lineal. El resto de los componentes son tres resistencias de carbón y un transistor PNP del tipo A1015 o BC558. Un buffer o seguidor formado por una sección de un amplificador operacional TL082 completa el circuito.
Es vital comprobar el funcionamiento en un osciloscopio. La frecuencia obtenida es baja y el período de la señal debe estar entre los 60 y 70 milisegundos para un funcionamiento correcto. Se puede variar la frecuencia ajustando los valores de C1, R2 y R3.
Componentes Necesarios
- Circuito integrado NE555
- Capacitor de tantalio (C1)
- Tres resistencias de carbón (R2, R3)
- Transistor PNP (A1015 o BC558)
- Amplificador operacional TL082
Esquema de generador de diente de sierra con NE555.
Para el montaje en los ensayos, se puede utilizar una fuente para protoboard de 12V. Lo importante es experimentar con el circuito, cambiando valores y tensiones de alimentación para buscar la mejor linealidad posible de la rampa ascendente.
Generador de Señal Diente de Sierra con 555 y Corriente Constante
Anomalías y Soluciones
Al experimentar con circuitos que no justifican el uso de instrumental costoso, se puede utilizar un osciloscopio y un generador de funciones que pueda modularse en frecuencia con un diente de sierra. Si este diente de sierra se utiliza como base de tiempo externa del osciloscopio, es posible visualizar la respuesta en frecuencia del dispositivo que se quiere ensayar. Este mecanismo se conoce como conversión del eje de tiempo en eje de frecuencia.
Diseño de un Generador de Corriente Constante
Un generador de diente de sierra puede ser diseñado a partir de la carga de un condensador (C) mediante una corriente constante. La tensión de salida V0 mantendrá un crecimiento lineal siempre que el transistor Q2 se mantenga en la zona activa.
Para el diseño, se parte de la hoja de datos del integrado NE555, donde se propone la configuración básica de un generador de rampa. El circuito incluye un generador de corriente constante, un condensador y un buffer.
El circuito del generador de corriente constante utiliza un divisor de tensión formado por resistencias R1 y R2 para fijar la tensión de polarización de base del transistor Q2 (PNP). La corriente constante IC carga al condensador C y V0 crece linealmente.
Es crucial mantener el transistor Q2 en la zona activa para asegurar la linealidad del diente de sierra. La tensión VCE nunca debería caer por debajo de los 2 V en las peores condiciones.
Consideraciones de Diseño
- VCE(mín): Debe ser ≥ 2 V para mantener el transistor en la zona activa.
- VE: La tensión sobre la resistencia RE debe ser mayor que VBE, con un factor de seguridad (VE = 4VBE).
Cálculo de Componentes
La excursión máxima de tensión viene dada por la ecuación:
La corriente de carga I se determina despejando de la ecuación:
| Componente | Valor | Descripción |
|---|---|---|
| R1 | 39 kΩ | Resistencia del divisor de tensión |
| R2 | 120 kΩ | Resistencia del divisor de tensión |
| P1 | 10 kΩ | Potenciómetro de ajuste fino |
| C | Variable | Condensador de carga |
En el circuito final, se puede intercalar un potenciómetro de ajuste mini entre las resistencias R1 y R2 del divisor para un ajuste fino. La linealidad se verifica con un osciloscopio.
Generadores de Funciones
Un generador de funciones es un dispositivo capaz de generar diferentes formas de onda en un solo instrumento. Puede generar ondas sinusoidales, cuadradas y triangulares, variando la longitud y las frecuencias de las ondas aplicadas. El rango de frecuencias utilizado es de 0 Hz a 100 kHz, aunque para instrumentos industriales este rango puede ser mayor.
Las ondas sinusoidales son esenciales para probar instrumentos que necesitan una sola frecuencia. Las ondas cuadradas se utilizan en circuitos lógicos, y es crucial considerar el tiempo de subida y bajada de los bordes. Un pulso es similar a una onda cuadrada, pero con una relación espacio-marca diferente.
La forma de onda en diente de sierra se utiliza principalmente en pantallas de rayos catódicos, con un voltaje que aumenta lentamente para ayudar a conseguir la exploración.
Diagrama de Bloques
Un diagrama de bloques para un generador de funciones muestra cómo la frecuencia se gestiona cambiando la corriente por dos alimentaciones. La tensión suministrada en el sistema regula estos suministros de corriente. La alimentación de corriente proporciona una corriente lineal al integrador para generar una forma de onda suave, mientras que la alimentación de corriente dos proporciona la corriente inversa para bajar la onda.
El control de frecuencia permite generar formas de onda como sinusoidal, cuadrada o triangular. Diferentes frecuencias y tensiones pueden proporcionar diferentes formas de onda.
Los diagramas de bloques ayudan a comprender la complejidad de un sistema. Para diseñarlo, es esencial conocer las necesidades, dibujar bloques de entrada y salida, añadir componentes y relaciones entre ellos.

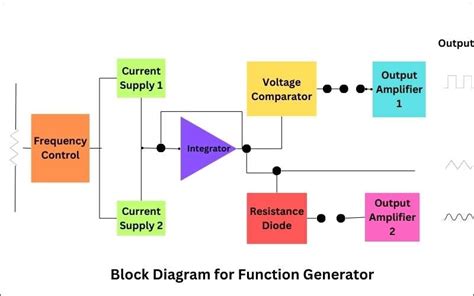

Diagrama de bloques de generador de funciones.
Tipos de Generadores de Funciones
Existen varios tipos de generadores de funciones, incluyendo:
- Generador de funciones convencional: Genera formas de ondas periódicas de baja frecuencia (hasta 20 MHz).
- Generador de funciones arbitrario (AFG): Digital, capaz de generar formas de onda personalizadas y programables.
- Generador de AF (Audiofrecuencia) y RF (Radiofrecuencia): Genera señales senoidales de frecuencias bajas y altas, moduladas en amplitud (AM) o frecuencia (FM).
Los generadores de funciones arbitrarios (AFG) pueden generar formas de onda complejas y no periódicas, como rectificaciones de onda senoidal, logarítmicas, señales de ritmo cardíaco o tipo escalera. También pueden generar señales moduladas en amplitud, frecuencia o fase.
Conexión y Análisis con Osciloscopio
Para analizar el funcionamiento de un generador de funciones, se puede utilizar un osciloscopio. La mayoría de los generadores de funciones tienen una salida con conector BNC (Bayonet Neill-Concelman) con una impedancia de 50Ω. Este conector proporciona una conexión segura y resistente a las vibraciones.
Los generadores de funciones modernos son digitales y tienen características adicionales, como ajuste de frecuencia, compensación de corriente continua (CC) y ajuste del ciclo de trabajo.
Para verificar las formas de onda, se conecta el generador de funciones al osciloscopio. Se selecciona la forma de onda deseada en el generador y se visualiza en el osciloscopio en modo automático (AUTO).
