Radiografías Extraorales e Intraorales en Odontología: Tipos e Indicaciones

Al igual que los médicos, los dentistas utilizan técnicas radiológicas para estudiar con más detalle los casos que atienden en sus consultorios. En la práctica odontológica moderna, la radiografía dental se ha convertido en una herramienta indispensable. Estas imágenes permiten a los odontólogos ver lo que a simple vista es imposible detectar, proporcionando una visión detallada de la estructura interna de los dientes, huesos y tejidos circundantes.

Las radiografías dentales son imágenes obtenidas mediante el uso de rayos X, que permiten a los odontólogos ver las estructuras internas de la boca, como los dientes, huesos maxilares y tejidos circundantes. Este método de diagnóstico es fundamental en la odontología dado que ayuda a identificar problemas que no son visibles durante un examen clínico regular.

Este artículo explorará en detalle el mundo de la radiografía dental, analizando los diferentes tipos disponibles, explicando para qué se utiliza cada una y cómo contribuyen al diagnóstico y tratamiento de diversas condiciones dentales. También revisaremos los requisitos para realizar una radiografía dental, incluyendo el equipo y la preparación necesarios. Además, destacaremos las precauciones importantes a tomar, la relevancia de las radiografías en la práctica odontológica y cómo han evolucionado con los avances tecnológicos, mejorando tanto la precisión del diagnóstico como la seguridad del paciente.

¿Por qué son importantes las radiografías dentales?

Las radiografías dentales son esenciales para detectar caries ocultas, identificar infecciones en las raíces, evaluar la pérdida ósea causada por la enfermedad periodontal, planear tratamientos de ortodoncia y detectar quistes y tumores. Al ofrecer una visión detallada de la estructura interna de la boca, permiten diagnósticos precisos y una planificación de tratamientos efectiva, asegurando una atención de alta calidad para los pacientes.

Las radiografías dentales permiten al dentista ver partes de los dientes y la mandíbula que no son visibles durante un examen dental normal. Las radiografías también detectan áreas de caries, infecciones y otras anomalías que no se pueden ver a simple vista. Con la ayuda de las radiografías, los dentistas pueden ofrecer un diagnóstico y un plan de tratamiento más completos.

Tipos de Radiografías Dentales

Las radiografías dentales se clasifican en dos grandes grupos: intraorales y extraorales.

• Radiografías Intraorales: Son aquellas en las que la película o el sensor se coloca dentro de la boca. Son las más comunes y detalladas, proporcionando una visión precisa de los dientes y las estructuras adyacentes.
• Radiografías Extraorales: Son técnicas de diagnóstico por imagen en odontología en las que el sensor o película radiográfica se coloca fuera de la boca del paciente.

Radiografías Intraorales

En esta clase de radiografías dentales, la imagen se toma dentro de la boca del paciente. Las radiografías intraorales son aquellas en las que la película radiográfica se coloca en el interior de la boca y se dividen en:

• Radiografías interproximales o de aleta de mordida (bitewing): Permiten observar las coronas de los dientes superiores e inferiores en una misma imagen, enfocándose en las áreas de contacto entre dientes. Se utilizan sobre todo para identificar casos de caries interproximales (entre los dientes del paciente) o problemas en las raíces de los dientes. La placa se coloca a lo largo de la mordida del paciente, para obtener una imagen completa de las coronas dentales del paciente.
• Radiografía periapical: Permite visionar todo el diente desde el final de la raíz hasta la corona completa además del tejido circundante. Permite valorar problemas del diente y de su tejido de soportes como problemas de infección. Para hacer una radiografía periapical hay que colocar placas radiológicas de distinto tamaño para así conseguir imágenes completas de los dientes: corona, raíz, tejido óseo y espacio periodontal.
• Radiografía Oclusal: Muestran una vista amplia del maxilar o la mandíbula, lo que facilita la observación de dientes en desarrollo, fracturas o cuerpos extraños. Permite la valoración de aquellos dientes que se encuentran escondidos que todavía no han salido.

Tipos de Radiografías Intraorales con Película

Las radiografías intraorales con película son una modalidad de diagnóstico en la que se utiliza una película sensible a los rayos X para obtener imágenes de los dientes, las raíces dentales y los tejidos óseos circundantes. En este procedimiento, la película se coloca directamente dentro de la cavidad oral, generalmente entre los dientes y las encías, mientras que una fuente de rayos X emite radiación sobre la zona a explorar. Después de cada exposición, la película debe ser procesada (revelada) en un proceso químico que permite que la imagen latente se convierta en una imagen visible. Una vez revelada, la película se convierte en un registro único y definitivo de esa radiografía específica. Este tipo de radiografías son de uso único.

Placas de Fósforo

En esta modalidad, se utiliza tecnología digital para capturar y procesar imágenes. Las placas de fósforo están hechas de un material sensible a la radiación, similar a la película tradicional, pero con la ventaja de que pueden almacenar temporalmente la información capturada por los rayos X. Durante el procedimiento, la placa se coloca dentro de la cavidad oral, de la misma manera que una película convencional, pero en lugar de ser revelada químicamente, la imagen es leída mediante un escáner especial. Este escáner digitaliza la imagen almacenada en la placa y la transfiere a un sistema informático, donde puede ser visualizada, almacenada y procesada para su diagnóstico y análisis posterior.

Sensores Digitales de Radiografía Directa (DR)

Los sensores digitales de radiografía directa (DR) son dispositivos electrónicos que capturan imágenes de rayos X y las convierten directamente en señales digitales. A diferencia de los sistemas convencionales (como las películas tradicionales o las placas de fósforo), estos sensores no requieren ningún tipo de revelado físico ni escaneo posterior.

Tamaños de Radiografías Intraorales

Los tamaños de las radiografías intraorales son prácticamente los mismos para las películas tradicionales, sensores digitales y placas de fósforo, la numeración de los dispositivos varía ligeramente dependiendo de la tecnología. Las películas tradicionales y las placas de fósforo comparten una numeración similar, mientras que los sensores digitales a menudo tienen una numeración diferente, pero en general, los tamaños corresponden a las mismas categorías de diagnóstico, como dientes anteriores, dientes posteriores y arcadas grandes.

• Películas tradicionales y Placas de fosforo.
  • Tamaño 0: Diseñado para niños pequeños.
  • Tamaño 1: Adecuado para niños mayores y algunos adultos con bocas pequeñas.
  • Tamaño 3: Más largo que el tamaño 2.
• Sensor
  • Sensor Tipo 0: Este tamaño es el más pequeño y se utiliza principalmente para pacientes pediátricos debido a sus bocas más pequeñas. También es útil en áreas muy reducidas donde los sensores de mayor tamaño no caben cómodamente.
  • Sensor Tipo 1: Este tamaño se utiliza para capturar imágenes de dientes anteriores en adultos. Es una opción intermedia que proporciona un buen equilibrio entre comodidad y cobertura de la zona a radiografiar.
  • Sensor Tipo 2: Este es el tamaño más comúnmente utilizado tanto para niños mayores como para adultos. Es el tamaño estándar y cubre la mayoría de las necesidades de diagnóstico intraoral, incluyendo periapicales y bitewings.
  • Sensor Tipo 3: Este tamaño no es tan comúnmente utilizado, pero es ideal para capturas bitewing extendidas. Permite obtener más información de áreas más grandes en una sola imagen, lo que puede ser práctico para ciertos diagnósticos periodontales y detección de caries interproximales.

Alta precisión y detalle: Proporcionan imágenes de alta resolución, lo que permite observar detalles minuciosos de los dientes, las raíces y las estructuras óseas circundantes.

Radiografías Extraorales

Las radiografías extraorales son todas aquellas radiografías dentales en las que la película radiográfica se halla fuera de la boca del paciente:

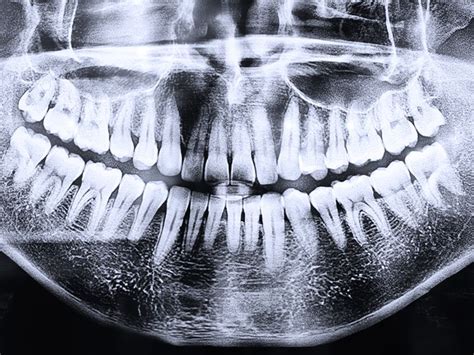

• Ortopantomografía: También llamada radiografía dental panorámica, es el tipo de radiografía dental más común. Es una imagen bidimensional, es decir en 2D donde puede verse toda la boca, dientes y maxilares en una sola toma. Muestra la totalidad de la estructura facial y mandibular (arcadas superior e inferior, huesos maxilares, mandíbula y estructuras de soporte). Con un aparato de rayos X, se toma una imagen completa de la boca del paciente. Gracias a las ortopantomografías, los dentistas pueden identificar patologías y anomalías en las raíces dentales o en dientes incluidos: que no han erupcionado de la encía.
• Telerradiografía o cefalometría: Es un tipo de radiografía que, en el ámbito odontológico, prácticamente solo se usa en los estudios previos a una ortodoncia. Utilizada para valorar crecimiento y relación intermaxilar. Es fundamental para los análisis cefalométricos que determinan la posición y alineación de los dientes, así como la relación entre los maxilares y el cráneo.
• TAC Dental: Muy similar a los escáneres que se acostumbran a usar en medicina, el TAC Dental toma cientos de imágenes desde diferentes ángulos de la boca del paciente. Estas radiografías son enviadas a un ordenador, que genera una imagen virtual en 3 dimensiones de la boca del paciente.

Equipamiento y Materiales Necesarios

Para obtener radiografías de calidad, a parte de las películas o sensores, es fundamental contar con el equipamiento adecuado y los materiales complementarios. A continuación, se describen los elementos clave que garantizan una toma de imágenes radiográficas eficaz, segura y precisa.

• Máquina de Rayos X Dental: Es el equipo principal que emite los rayos X necesarios para crear las imágenes.
• Delantales de Plomo: Son utilizados por el paciente para proteger las áreas no irradiadas, como la zona abdominal, del impacto de los rayos X. Están hechos de plomo o materiales equivalentes que bloquean eficazmente la radiación.
• Protectores de Tiroides: Son dispositivos de protección que se colocan alrededor del cuello del paciente para proteger la tiroides, una glándula particularmente sensible a la radiación.
• Posicionadores de radiografía: Son dispositivos utilizados para colocar y mantener la película o el sensor en la posición correcta dentro de la boca del paciente. Los posicionadores ayudan a garantizar que las imágenes sean precisas y reproducibles, reduciendo la necesidad de repetir las radiografías debido a errores de posicionamiento.
• Procesador de imágenes: En el caso de las radiografías digitales, un procesador de imágenes es necesario para visualizar y analizar las radiografías en una computadora.
• Revelado (en sistemas analógicos): Liquido revelador para el proceso de radiografías analógicas.

Avances Tecnológicos en Radiología Dental

La radiología dental ha avanzado significativamente en las últimas décadas, gracias a la adopción de tecnologías innovadoras que han transformado la obtención, procesamiento y análisis de imágenes. Destacan los sistemas digitales, que permiten obtener imágenes de alta resolución al instante, y las técnicas tridimensionales como la tomografía computarizada de haz cónico, que brindan una visión completa de las estructuras orales y maxilofaciales.

La integración de software especializado y herramientas de inteligencia artificial ha facilitado la detección automática de patologías y una planificación más precisa de tratamientos complejos, como implantes y ortodoncia.
