En el vasto y complejo campo de la ortopedia técnica, la precisión es mucho más que un detalle; es la piedra angular sobre la que se construyen soluciones que transforman la calidad de vida de los pacientes. Cada órtesis, cada prótesis, es el resultado de un meticuloso proceso donde la comprensión profunda de la anatomía y la aplicación de técnicas de medición exactas son fundamentales.
El Gabinete de Adaptación y Toma de Medidas
El primer paso hacia la creación de un dispositivo ortopédico exitoso comienza en un espacio dedicado y optimizado: el gabinete de adaptación y toma de medidas. Este ambiente no es meramente una habitación cualquiera, sino un área diseñada específicamente para facilitar un proceso de alta precisión y confort.
La configuración de este gabinete es vital. Debe ser lo suficientemente amplio y estar equipado con el mobiliario y utillaje necesarios para que tanto el técnico ortopédico como el paciente se sientan cómodos durante todo el procedimiento. Esto implica contar con camillas ajustables, instrumentos de medición calibrados, espejos, y un espacio adecuado para que el paciente pueda moverse y el técnico pueda acceder a todas las áreas del cuerpo a medir sin restricciones.
La comodidad del paciente es primordial, ya que un estado de relajación y cooperación facilita enormemente la exactitud de las mediciones. Un ambiente tranquilo y bien iluminado contribuye a reducir la ansiedad del paciente, permitiendo que el técnico realice su trabajo con la concentración requerida.
El área de recepción del establecimiento y el gabinete de adaptación y toma de medidas son componentes vitales, cuya correcta implementación garantiza el éxito de un dispositivo ortopédico.
Antropometria en Diseños y Planos 1º parte
Antropometría: La Base de la Personalización
La antropometría, definida como la toma de medidas y datos referentes al tamaño, forma y volumen del cuerpo humano, es sin duda una de las herramientas más importantes en el trabajo diario de un técnico ortopédico. Es la base sobre la cual se asienta la personalización de cada dispositivo, asegurando que se adapte perfectamente a las necesidades anatómicas y funcionales del individuo.
Si analizamos la cadena de pasos en la fabricación de un dispositivo ortopédico, la fase de toma de datos, medidas o moldes, se posiciona como la de mayor importancia. De la calidad de un buen molde o de un plano de medidas preciso, depende directamente la eficacia final de una ortesis o prótesis.
Métodos de Toma de Medidas
- Toma de medidas sobre el paciente: Este método consiste en referenciar distintos puntos o niveles del paciente mediante la medición de perímetros, longitudes y diámetros.
- Toma de medidas sobre plano: Implica la creación de un “mapa” o un esquema bidimensional del contorno del paciente o de una zona específica de su cuerpo.
- Toma de molde: Generalmente realizada con vendas de escayola o de resina, esta técnica permite obtener una réplica tridimensional exacta de la parte del cuerpo que requiere la ortesis.
Para medir cualquier zona anatómica con la máxima precisión, es indispensable hacerlo con respecto a puntos de referencia. Estos puntos deben ser lo más estables y fijos posible.
Es crucial recordar que, si bien buscamos puntos estables, todas las referencias son relativas. Malformaciones congénitas, patologías adquiridas o traumatismos pueden modificar la localización relativa de estos puntos, lo que podría llevar a mediciones erróneas si no se consideran.

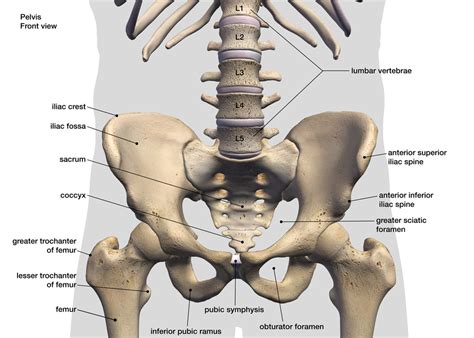

Un ejemplo clásico es la toma de medidas para detectar asimetrías en el miembro inferior, que se realiza midiendo la distancia entre las espinas ilíacas antero superiores (EIAS) y el maléolo tibial o el suelo.
Puntos de Referencia Clave
- Interlínea Articular de Rodilla: Es fundamental recordar que la interlínea biomecánica se articula en el lado medial, ya que el cóndilo genicular medial es ligeramente más largo y es donde se produce el momento de rotación principal de la articulación.
- Trocánter Mayor: Esta prominencia ósea marca el eje de rotación de la cadera.
Simbología Geométrica en Ortopedia Protésica
Para estandarizar y facilitar la comunicación de las mediciones en ortopedia protésica, se utiliza una simbología geométrica universalmente reconocida. Dependiendo de la precisión y resolución del escáner podremos realizar zonas más finas o más gruesas.
- Círculo con una línea que lo divide en dos (◛): Se emplea para indicar las semicircunferencias.
- Punto (●): Se usa para determinar la profundidad de una zona.
Por ejemplo, si se mide a un paciente en decúbito, el triángulo se usaría para la medida medio-lateral, y el punto para la antero-posterior. La relación entre ambas medidas permite inferir la resistencia viscoelástica de los tejidos blandos del paciente: una mayor diferencia indica tejidos más blandos y deformables.
Ángulos Importantes
- Ángulo de cadera: Mide el eje del fémur respecto a la línea formada entre las dos espinas ilíacas.
- Ángulo de cadera: Tomando como referencia los 180º. Es importante no confundir este ángulo con la anteversión o retroversión pélvica. El ángulo pélvico sagital, formado entre las espinas EIAS y EIPS, en un individuo normal en carga, suele estar alrededor de 10º-12º.
- Ángulo de torsión femoral: Se mide en decúbito prono, flexionando la rodilla y rotando la cadera en uno y otro sentido hasta palpar la prominencia trocantérea con la otra mano.
Metodología Estructurada
Adoptar una metodología secuenciada y protocolaria es esencial para asegurar que ningún parámetro importante sea omitido.
Aplicación Clínica de las Medidas
En ortopedia técnica, la toma de medidas trasciende la mera recopilación de datos para el diseño y la construcción de ortesis o prótesis. Cada medida es un dato valioso que nos aporta una enorme cantidad de información sobre la situación clínica y funcional del paciente.
Información Clave Obtenida
- Establecer Dismetrías: En bipedestación, podemos identificar diferencias de longitud en tres niveles: del tobillo al suelo, en la tibia o en el fémur.
- Detectar Atrofias Musculares: Las diferencias significativas en los perímetros de segmentos homólogos pueden indicar atrofias musculares, provocadas por diversas causas patológicas.
- Prevenir Nuevas Patologías: Es un principio fundamental que una ortesis, prótesis o ayuda técnica nunca debe generar patología nueva o secuelas adicionales.
La Importancia de la Precisión
La toma de medidas es fundamental porque cada cuerpo es único. Una medición precisa asegura que la ortesis o prótesis se ajuste perfectamente a la anatomía del paciente, optimizando la comodidad, la funcionalidad y la eficacia del dispositivo.

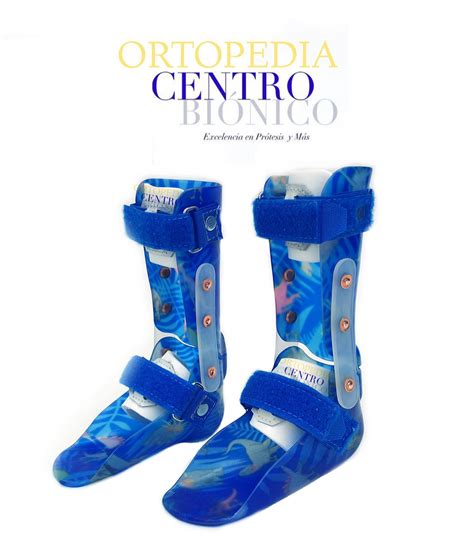

Todas las ortesis se benefician de la precisión, pero aquellas destinadas a miembros inferiores como las KAFO (rodilla-tobillo-pie) y AFO (tobillo-pie), así como las prótesis, requieren una exactitud extrema debido a su papel en el soporte de peso, la marcha y la alineación biomecánica.
Si las medidas son incorrectas, el dispositivo resultante puede ser ineficaz, incómodo o incluso perjudicial. Podría provocar rozaduras, úlceras por presión, dolor, limitar el movimiento o, por el contrario, no proporcionar el soporte necesario.
Generalmente, el proceso de toma de medidas no es doloroso. Se realiza con instrumentos no invasivos y mediante palpación suave. El objetivo es que el paciente se sienta cómodo y relajado para asegurar la máxima precisión.
La frecuencia de las nuevas mediciones depende de varios factores: el tipo de ortesis, la condición del paciente, la edad (especialmente en niños en crecimiento), y la evolución de su patología. En niños, las medidas pueden necesitar ser actualizadas con mayor frecuencia debido al crecimiento.
La creación de una ortesis de miembro inferior que se integre armoniosamente con el cuerpo del paciente es un testimonio de la dedicación y la ciencia aplicadas en la ortopedia técnica. El gabinete de adaptación y toma de medidas, junto con la rigurosa disciplina de la antropometría, no son meros pasos en un proceso de fabricación; son la esencia de la personalización y la garantía de que cada dispositivo cumple su propósito con la máxima eficacia.
Más allá de la fabricación, el análisis clínico de cada medida tomada proporciona una ventana invaluable a la evolución del paciente, permitiendo ajustes y pronósticos que aseguran no solo la funcionalidad del dispositivo, sino también la prevención de futuras complicaciones.
En última instancia, el compromiso con la precisión en cada etapa de la toma de medidas es lo que define la excelencia en ortopedia, contribuyendo de manera significativa al bienestar, la movilidad y la independencia de quienes confían en estas soluciones.
