Engranajes Helicoidales: Funcionamiento y Aplicaciones

El engranaje helicoidal es uno de los componentes mecánicos que más se utilizan en aplicaciones industriales y de transmisión de potencia debido a su diseño eficiente y versátil. Si quieres saber más sobre estas piezas, sus aplicaciones y los diferentes tipos de engranajes helicoidales que existen, te contamos todo lo que necesitas saber. En Angis, como expertos en decoletaje, mecanizado de piezas industriales y en la fabricación de engranajes, hemos elaborado una guía en la que exploramos a fondo qué son, sus diferencias con otros tipos de piñones, los tipos que existen, sus aplicaciones y sus principales ventajas y desventajas.

¿Qué es un engranaje?

Un engranaje es un componente mecánico que permite la transmisión de movimiento y potencia entre distintos ejes a través de ruedas dentadas. Los engranajes forman parte de nuestro día a día, y cada tipo tiene su función específica. Su diseño y funcionamiento son claves en numerosas aplicaciones industriales y de la vida cotidiana.

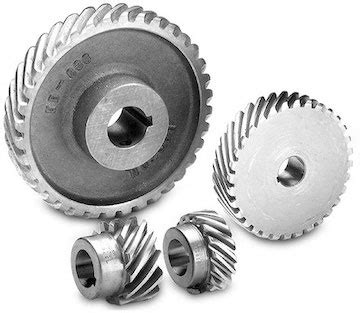

¿Qué es un engranaje helicoidal?

Los piñones helicoidales se caracterizan por tener dientes que están inclinados en relación al eje de rotación, formando un ángulo que les otorga su peculiar forma en espiral. Esta configuración permite que los dientes entren en contacto de forma progresiva, reduciendo el ruido y la vibración durante el funcionamiento. Además, esta disposición mejora la capacidad de carga y distribuye las fuerzas de manera uniforme, lo que resulta en una mayor durabilidad y eficiencia en proyectos exigentes.

Este diseño también posibilita la transmisión de movimiento entre ejes no paralelos, lo que amplía su versatilidad en sistemas mecánicos complejos. Este tipo de engranaje se valora especialmente en sectores como la automoción, la minería y la fabricación de maquinaria pesada.

Gracias a su estructura, permite un funcionamiento suave y silencioso, lo que hace de él la mejor opción para maquinaria que requiere alta precisión y durabilidad.

Componentes de un engranaje

Los engranajes cuentan con varios componentes esenciales que permiten su correcto funcionamiento y eficiencia en la transmisión de movimiento y potencia.

Dientes

Los dientes son las partes del engranaje que entran en contacto directo con el siguiente engranaje acoplado. Tienen una forma que permite el engranaje adecuado y la eficiencia en la transmisión de movimiento. Los dientes deben estar diseñados con precisión para asegurar una interacción suave y eficaz.

Circunferencia exterior e interior

La circunferencia exterior es la parte más externa del engranaje, donde terminan los dientes. Definir correctamente esta medida es esencial para asegurar el funcionamiento eficiente del dispositivo. La circunferencia interior, por otro lado, se encuentra en la base de los dientes y establece el límite interior del engranaje. Ambas circunferencias son cruciales para el diseño y la fabricación del engranaje.

Circunferencia primitiva

La circunferencia primitiva es la circunferencia teórica a lo largo de la cual los dientes de dos engranajes acoplados se engranan durante su funcionamiento. Es una medida fundamental para calcular parámetros como el paso y el módulo, que aseguran que los engranajes funcionen correctamente al transmitir el movimiento de manera eficaz y precisa.

Diferencias entre engranajes helicoidales y rectos

El engranaje helicoidal se distingue por la orientación de sus dientes y la manera en que transmiten el movimiento. Mientras que los piñones rectos tienen dientes perpendiculares al eje de rotación, los helicoidales tienen dientes inclinados, lo que les permite un contacto progresivo durante la rotación. Esta diferencia en la forma de los dientes influye directamente en el funcionamiento.

Los rectos suelen generar mayor ruido y vibraciones debido a que los dientes entran en contacto de forma abrupta, lo que puede provocar un desgaste prematuro cuando se les expone a altas cargas. Por otro lado, los de espiral ofrecen un funcionamiento más silencioso y eficiente, con una capacidad de carga superior y una mejor distribución de las fuerzas. Sin embargo, este diseño también genera un empuje axial que debe ser compensado mediante unos cojinetes especiales.

Tipos de engranajes helicoidales

Lo cierto es que dentro de los engranajes helicoidales también existen diferentes variaciones según el tipo de aplicación que se quiera dar. Existen diferentes tipos de engranajes de dientes helicoidales que se utilizan según las necesidades específicas de cada aplicación industrial. Estos son algunos de ellos:

• Simples: tienen dientes inclinados en un solo ángulo constante respecto al eje del engranaje.
• Dobles: poseen dos juegos de dientes con ángulos opuestos, separados por un espacio.
• Cónicos: combinan dientes helicoidales con forma cónica, permitiendo cambiar la dirección de transmisión.
• De paso cruzado: sus dientes están dispuestos en direcciones opuestas, útiles para reducir la fuerza de aplicación.
• De perfil recto: tienen dientes helicoidales, pero con un perfil recto, a diferencia de la forma curvada más común.
• Cruzados: funcionan con un movimiento de cuña o tornillo.
• Hipoides: son similares a los cónicos en espiral, pero operan en ejes que no se cruzan.

Son los tipos de engranajes helicoidales más comunes, ya que tienen un amplio rango de aplicaciones. Cada uno de ellos ofrece soluciones específicas para cada tipo de industria, desde la automoción hasta la maquinaria pesada, adaptándose a las exigencias de cada proyecto.

Tipos de engranajes

Dependiendo de la función a realizar existen diferentes tipos de engranajes. Cada uno de ellos está diseñado para desarrollar un determinado tipo de movimiento y transmisión de la energía.

• Los engranajes rectos tienen dispuestos sus dientes en disposición de línea recta. Destacan por la sencillez de su fabricación y porque transmiten de una manera muy eficiente la energía y el movimiento. Podemos considerar que son los más comunes en la fabricación de automóviles y motocicletas.
• Los engranajes cónicos son aquellos que tienen sus dientes en forma de cono geométrico. Un ejemplo muy utilizado es el piñón de ataque que está situado en el extremo del árbol de transmisión y engrana con la corona.
• Los engranajes cónicos en espiral son engranajes cónicos con líneas de dientes arqueadas. tienen las ventajas, con respecto a los engranajes cónicos rectos, que son más eficientes, silenciosos, resistentes y permiten menores vibraciones. Por otro lado, son más difíciles de fabricar. Debido a que los dientes están arqueados, provocan fuerzas de empuje en la dirección axial. Dentro de los engranajes cónicos en espiral, el que tiene ángulos de torsión cero se llama engranaje cónico cero. Un ejemplo de engranaje cónico en espiral es el utilizado en la transmisión entre el volante y las ruedas.

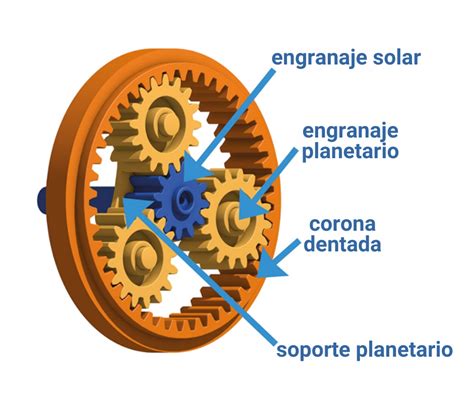

• Los engranajes planetarios son aquellos que giran en una cierta órbita circular alrededor de otros. El diferencial es un buen ejemplo con sus engranajes planetarios y anillos. Se utilizan para adecuar la velocidad de cada una de las ruedas del eje motriz al recorrido durante las curvas. La rueda situada en el interior de la curva realiza un recorrido menor que la rueda del lado exterior. El diferencial se encarga de repartir la potencia motriz respetando el desarrollo de cada rueda en su recorrido específico.
• Los engranajes helicoidales tienen los dientes en disposición angular. La ventaja con respecto a los engranajes rectos es que son más silenciosos y ocasionan menos vibraciones. Se utilizan habitualmente en las transmisiones. También generan grandes cantidades de empuje y utilizan cojinetes para mejorar el soporte de la carga de empuje. Los engranajes helicoidales pueden ajustar el ángulo de rotación hasta 90 grados cuando se montan en ejes perpendiculares.
• Los engranajes en cremallera se suelen emplear en algunos vehículos que tienen su sistema de dirección de este tipo. Este engranaje es cilíndrico y el radio del cilindro de paso es infinito. La cremallera tiene dientes del mismo tamaño y forma. Están dispuestos en distancias iguales a lo largo de una superficie plana o una varilla recta.

Aplicaciones de los piñones helicoidales

El engranaje helicoidal y los demás tipos son piezas indispensables en una gran variedad de aplicaciones industriales gracias a su diseño eficiente y capacidad para manejar cargas elevadas. El engranaje helicoidal cruzado, y los demás tipos son piezas indispensables en una gran variedad de aplicaciones industriales gracias a su diseño eficiente y capacidad para manejar cargas elevadas.

En la industria automotriz, se utilizan en transmisiones, sistemas de dirección y cajas de cambios, proporcionando movimientos precisos. La maquinaria industrial aprovecha sus características para implementarlos en reductores de velocidad, transportadores y equipos de fabricación, mientras que en el sector energético encuentran aplicación en aerogeneradores, sistemas de propulsión marina y generadores hidroeléctricos.

Su versatilidad se extiende a campos tan diversos como la industria aeroespacial, donde se emplean en sistemas de control de vuelo y actuadores, y en el ámbito doméstico, donde equipan electrodomésticos y herramientas eléctricas. Sectores como el agrícola, minero, textil y farmacéutico también dependen de estos piñones para sus procesos mecánicos, destacando su importancia en sistemas de elevación, maquinaria de precisión y equipos de mecanizado avanzado.

Ventajas y desventajas de los piñones helicoidales

El uso de dientes helicoidales en los engranajes aporta numerosos beneficios, aunque también presenta algunos inconvenientes.

Ventajas

• Funcionamiento silencioso: el contacto progresivo entre los dientes reduce significativamente el ruido.
• Alta capacidad de carga: la distribución uniforme de las fuerzas permite manejar cargas mayores.
• Durabilidad: los materiales y el diseño minimizan el desgaste, prolongando su vida útil.
• Versatilidad: pueden utilizarse en ejes paralelos o cruzados, adaptándose a diferentes diseños de maquinaria.
• Precisión: son ideales para sistemas que requieren movimientos exactos y constantes.

Desventajas

• Empuje axial: generan fuerzas que necesitan ser compensadas con cojinetes adicionales.
• Coste: su fabricación puede ser más cara que otros tipos de engranajes debido a su complejidad.
• Mantenimiento: es necesario hacerles inspecciones y ajustes regulares para garantizar su buen funcionamiento.

A pesar de sus desventajas son una elección frecuente por que aportan prestaciones superiores en maquinaria crítica.

¿Por qué la marcha atrás hace ruido?

Tal y como ya explicó nuestro compañero David Clavero en un artículo específico sobre el sonido de la marcha atrás, este se debe principalmente a que el engranaje con el que cuenta esta «marcha» no es helicoidal, sino que las ruedas dentadas son de dientes rectos.

Esta disposición hace que el engranaje funcione de una forma mucho menos fluida, lo que genera ruido con cada pequeño giro. Si multiplicamos esto por una gran cantidad de veces por minuto, tendremos ese ruido característico del coche cuando vamos marcha atrás.

Por supuesto, con el paso del tiempo y el desgaste de estos dientes, el ruido se hace más notable. Y con el paso de los años, el sonido clásico de la marcha atrás se ha convertido en algo identificativo de que un coche está circulando al revés.

Engranajes helicoidales en coches eléctricos

Los engranajes helicoidales prácticamente no están presentes en los coches eléctricos. Los coches eléctricos no tienen una caja de cambios. Al menos, no tienen una caja de cambios física. El engranaje helicoidal sigue siendo un elemento clave en la industria, por lo que no se puede descartar que para alguna aplicación concreta en un coche eléctrico se incluya algún tipo de engranaje de este tipo.

Sin embargo, los motores eléctricos nos llevarán a olvidar los típicos esquemas de los coches con engranajes helicoidales. Tampoco escucharemos ese característico ruido en la marcha atrás. Un motor eléctrico puede girar en los dos sentidos sin un problema especial, por lo que no necesita de engranajes para invertir el sentido de giro de las ruedas, solo invertir el sentido de giro del propio motor.

Pero sí es anecdótico que los coches eléctricos requieran de un sonido característico (AVAS) para identificar que están en movimiento. Al igual que el ruido de los engranajes no helicoidales se convirtió en una referencia de que un coche estaba circulando marcha atrás, el ruido de los coches eléctricos, aunque simulado, es la referencia que nos dan de que están en circulación.

Aplicaciones y utilidades de los engranes

Los distintos tipos de engranajes están presentes en numerosos sectores, como:

• El agrícola, en el que juegan un papel clave para desarrollar labores mecanizadas, como la siembra, el arado o el riego, así como en los propios tractores.
• En el ámbito automovilístico, sus función suele ser la de actuar como transmisores de fuerzas y regular la velocidad.
• En cuanto a vehículos navales, los engranajes operan en barcos de pesca, submarinos, en embarcaciones de trabajo o yates.
• En energía eólica, los engranajes aumentan la velocidad de los generadores, función que aprovechan también las industrias fabricantes de cemento. Los molinos de rodillos se emplean para el transporte de losas y para laminadores de alambre.

Existen, además cuatro aplicaciones de los engranajes especialmente representativas y utilizadas en infinidad de sectores y ámbitos:

1. Bomba hidráulica: Transforma la energía mecánica rotatoria en energía hidráulica. Se compone de un par de engranajes acoplados y cuenta con el eje conducido y con el conductor, que es el accionado por el eje del motor. Este, por el desplazamiento a que da lugar el contacto entre los dientes de los engranajes, hace girar al eje conducido.
2. Reductor de velocidad: Emplean pares de engranajes circulares y dentados para rebajar la velocidad del motor de forma eficaz y segura. Además usan engranajes con diámetros muy diferentes, para reducir la velocidad de giro.
3. Diferencial: Muy utilizado en el sector automovilístico, facilita que, en las curvas, las dos ruedas motrices de un vehículo puedan girar a distinta velocidad que las demás. El diferencial está formado por dos engranes planetarios unidos a los extremos de los semiejes de las ruedas, y otros dos satélites o piñones cónicos situados en los extremos de su eje porta satélites.
4. Caja de velocidades: Acopla el motor con el sistema de transmisión con diferentes relaciones de engranajes. Además reduce el número de revoluciones del motor. Unos rodamientos de bolas soportan los ejes del cambio. Se acopla al volante de inercia del motor a través del embrague o del convertidor de par.

Qué materiales se emplean para fabricar engranajes

El acero sometido a un tratamiento de templado es uno de los materiales más comunes para los distintos tipos de engranajes, también es común el uso de aluminio. Otros materiales empleados son:

• Aceros de alta resistencia
• Aceros inoxidables forjados
• Aleaciones a base de cobre
• Aleaciones de aluminio fundidas o forjadas
• Hierro fundido o fundición gris
• Aleaciones de magnesio

En cuanto a los plásticos, que cuentan con propiedades autoextinguibles, destacan el policarbonato (PC), la poliamida o el PVC, así como las resinas acetálicas. Mientras, entre los no combustibles, los más utilizados son la polieteretercetona PEEK, el politetrafluoroetileno (PTFE) y los polímeros de cristal líquido (LCP).

Tabla comparativa de engranajes helicoidales y rectos
