Radiografías Dentales: Tipos y Usos en la Odontología Moderna

En el mundo de la odontología moderna, ver más allá de lo que el ojo humano puede percibir es fundamental para realizar diagnósticos precisos y tratamientos efectivos. Las técnicas radiológicas han evolucionado significativamente en las últimas décadas, ofreciendo hoy opciones más seguras, rápidas y precisas que nunca. En este artículo, exploraremos en detalle el fascinante mundo de la radiografía dental.

Analizaremos los diferentes tipos de radiografías disponibles, explicando para qué se utiliza cada una y cómo contribuyen al diagnóstico y tratamiento de diversas condiciones dentales. También revisaremos los requisitos para realizar una radiografía dental, incluyendo el equipo y la preparación necesarios. Además, destacaremos las precauciones importantes a tomar, la relevancia de las radiografías en la práctica odontológica y cómo han evolucionado con los avances tecnológicos, mejorando tanto la precisión del diagnóstico como la seguridad del paciente.

Por último, ofreceremos una visión general de los avances más recientes en radiología dental y cómo están transformando el campo de la odontología.

¿Qué son las radiografías dentales?

La radiografía dental es una herramienta utilizada frecuentemente por los odontólogos para evaluar nuestra salud bucodental. Las radiografías dentales son imágenes obtenidas mediante el uso de rayos X, que permiten a los odontólogos ver las estructuras internas de la boca, como los dientes, huesos maxilares y tejidos circundantes. Mediante la captura de imágenes de nuestros dientes, los especialistas pueden evaluar el estado de nuestra boca y detectar problemas o patologías.

Este método de diagnóstico es fundamental en la odontología dado que ayuda a identificar problemas que no son visibles durante un examen clínico regular. La tecnología de rayos X funciona emitiendo una pequeña cantidad de radiación que atraviesa el cuerpo del paciente y es capturada en una película especial o, en el caso de las radiografías digitales, en un sensor electrónico. Las distintas estructuras del cuerpo absorben los rayos X en diferentes grados: los dientes y huesos absorben más radiación y aparecen más blancos en la imagen resultante, mientras que los tejidos blandos y las cavidades absorben menos radiación y aparecen más oscuros.

Las radiografías dentales son esenciales para detectar caries ocultas, identificar infecciones en las raíces, evaluar la pérdida ósea causada por la enfermedad periodontal, planear tratamientos de ortodoncia y detectar quistes y tumores. Al ofrecer una visión detallada de la estructura interna de la boca, permiten diagnósticos precisos y una planificación de tratamientos efectiva, asegurando una atención de alta calidad para los pacientes.

En la práctica odontológica moderna, la radiografía dental se ha convertido en una herramienta indispensable. Estas imágenes permiten a los odontólogos ver lo que a simple vista es imposible detectar, proporcionando una visión detallada de la estructura interna de los dientes, huesos y tejidos circundantes. Esto es crucial para el diagnóstico preciso de enfermedades y condiciones dentales, así como para la planificación de tratamientos efectivos. Desde la detección temprana de caries hasta la evaluación de problemas periodontales y la planificación de tratamientos de ortodoncia, las radiografías son fundamentales para ofrecer una atención de calidad a los pacientes.

Tipos de radiografías dentales

Las radiografías dentales se dividen en radiografías intraorales, es decir, las que se realizan en el interior de la cavidad bucal y radiografías extraorales, que son las que se toman fuera de la boca. Se clasifican en dos grandes grupos, intraorales y extraorales.

Radiografías de boca intraorales: Son aquellas en las que la película o el sensor se coloca dentro de la boca. Son las más comunes y detalladas, proporcionando una visión precisa de los dientes y las estructuras adyacentes.

• Radiografía periapical
• Radiografía interproximal o aleta de mordida
• Radiografía oclusal dental

Radiografías de boca extraorales:

• Ortopantomografía o radiografía dental panorámica
• Telerradiografía o cefalometría

Radiografías de boca intraorales

Radiografía oclusal dental

En esta radiografía intraoral de la boca se estudia la relación entre las dos arcadas. Es decir, que nos ofrece una imagen del arco dentario completo. Menos comunes pero igualmente importantes, las radiografías oclusales capturan imágenes ampliadas del piso de la boca o del paladar. Su nombre proviene de la técnica en la que el paciente “ocluye” o muerde directamente sobre la película radiográfica.

Radiografía periapical

La radiografía periapical es una prueba en la que se aíslan uno o más dientes para examinarlos con mayor precisión. La radiografía periapical sirve para diagnosticar caries y otras enfermedades. Para hacer una radiografía periapical hay que colocar placas radiológicas de distinto tamaño para así conseguir imágenes completas de los dientes: corona, raíz, tejido óseo y espacio periodontal.

Las radiografías periapicales son quizás las más conocidas en la práctica odontológica diaria. Este tipo de imagen muestra un diente completo, desde la corona hasta la raíz y el hueso circundante. Su alta resolución permite identificar caries interproximales (entre los dientes), abscesos, cambios en el hueso debido a enfermedad periodontal y anomalías en la raíz del diente.

Este tipo de imagen se toma en la consulta del dentista porque se trata de una imagen simple de una pieza dental con un sensor que capta la emisión los rayos X. Su realización es fundamental para realizar una endodoncia, detección de caries interproximales, es decir en el espacio entre dientes, o pequeñas caries.

Radiografía interproximal o aleta de mordida

La radiografía dental interproximal sirve, principalmente, para detectar caries y evaluar el estado de la corona y del tejido periodontal, así como detectar posibles alteraciones pulpares. Diseñadas específicamente para detectar caries entre los dientes (caries interproximales), las radiografías de aleta de mordida muestran las coronas de los dientes superiores e inferiores en una sola imagen. La placa se coloca a lo largo de la mordida del paciente, para obtener una imagen completa de las coronas dentales del paciente.

Estas radiografías son fundamentales en los chequeos periódicos, ya que permiten identificar caries en sus etapas iniciales, antes de que sean visibles a simple vista o causen síntomas.

Radiografías de boca extraorales

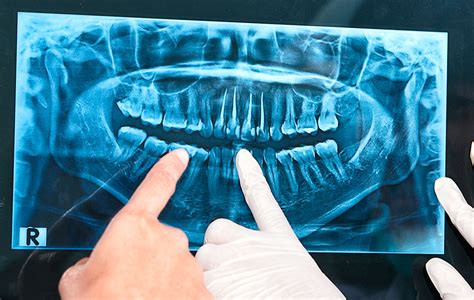

Ortopantomografía o radiografía dental panorámica

La ortopantomografía o radiografía dental panorámica se hace con una máquina especial de rayos X que gira alrededor de la cabeza para mostrar toda la estructura ósea en una sola imagen general. La ortopantomografía o radiografía dental panorámica se usa para:

• Detecatar algunas patologías en las raíces de los dientes, tumores y abscesos
• Detectar caries, muelas del juicio que no han erupcionado o fracturas de mandíbula
• Antes de iniciar un tratamiento de ortodoncia

La radiografía panorámica ofrece una visión completa de toda la estructura bucal en una sola imagen: dientes superiores e inferiores, articulaciones temporomandibulares, senos maxilares y hasta parte de las fosas nasales. Este tipo de estudio es invaluable para evaluar la erupción dental en niños (especialmente las muelas del juicio), planificar tratamientos de brackets, detectar quistes o tumores, y evaluar traumatismos dentales. También es esencial en la planificación de implantes dentales, ya que muestra la cantidad y calidad del hueso disponible.

Ortopantomografía: también llamada radiografía dental panorámica, es el tipo de radiografía dental más común. Aporta una imagen plana de la boca completa del paciente. Aportan mucha información y se usa en todas las ramas de la odontología. De hecho, lo más corriente es que se efectúe en la primera visita del paciente a la clínica, durante su revisión general. Con un aparato de rayos X, se toma una imagen completa de la boca del paciente. Gracias a las ortopantomografías, los dentistas pueden identificar patologías y anomalías en las raíces dentales o en dientes incluidos: que no han erupcionado de la encía.

Muestra la totalidad de la estructura facial y mandibular (arcadas superior e inferior, huesos maxilares, mandíbula y estructuras de soporte). Por ejemplo, podemos estudiar de manera general el número de dientes presentes, su posición y su forma o, por el contrario, si hay dientes que aún no han erupcionado, nos ayuda a saber su grado de maduración o la trayectoria eruptiva que siguen, el espacio con el que cuentan para colocarse en su lugar, o si están ausentes retenidos o impactados. Nos permiten ver el número, tamaño y la forma de las raíces o detectar cualquier anomalía o lesión a este nivel si la hubiera. También, de forma genérica y sin mucho detalle, el nivel de hueso existente. Como último ejemplo, deciros que nos permite diagnosticar algunas caries, infecciones e incluso la presencia de sarro subgingival.

Telerradiografía lateral de cráneo (Cefalometría)

Estos tipos de radiografías extraorales sirven para conocer la situación de los huesos del cráneo, los cuales pueden influir en la posición de los dientes y se usan para identificar posibles maloclusiones y poder planificar un posterior tratamiento de ortodoncia. Se realiza una proyección del perfil de los huesos del cráneo, que nos permite detectar anomalías morfológicas, de colocación y/o de crecimiento de los dientes y así planificar el tratamiento de ortodoncia.

Cefalometría o telerradiografía: es un tipo de radiografía que, en el ámbito odontológico, prácticamente solo se usa en los estudios previos a una ortodoncia. Prácticamente solo se usa para estudios previos a tratamientos de ortodoncia ya que permite analizar las relaciones entre diferentes estructuras óseas de la cara y cráneo y entre éstas y los dientes.

Otros tipos de radiografías dentales

Existen otro tipo de radiografías intraorales dentales como la tomografía computarizada dental o TAC dental. El Tac Dental es la prueba más completa y la única que permite obtener imágenes en 3D. Se trata de una radiografía tridimensional a partir de la cual se crea una imagen virtual en tres dimensiones con las características exactas de su cavidad oral. De esta forma se facilita el diagnóstico, que además es mucho más preciso que con otras técnicas más tradicionales.

Representando lo más avanzado en imagenología dental, la CBCT proporciona imágenes tridimensionales de alta resolución de los maxilares, dientes, tejidos blandos, nervios y vasos sanguíneos.

TAC Dental: muy similar a los escáneres que se acostumbran a usar en medicina, el TAC Dental toma cientos de imágenes desde diferentes ángulos de la boca del paciente. Aporta una imagen en tres dimensiones de los dientes y del hueso con un alto grado de detalle. Estas radiografías son enviadas a un ordenador, que genera una imagen virtual en 3 dimensiones de la boca del paciente. Entre otras cosas, nos permite valorar de forma precisa la relación de los dientes con determinadas estructuras nerviosas, muy útil cuando hay algún problema en las muelas del juicio y hay que extraerlas; o el estudio de la cantidad de hueso exacta presente en anchura y altura, imprescindible por ejemplo para colocar un implante con seguridad.

En todos nuestros centros realizamos radiografías dentales panorámicas. Si quieres consultar en qué centros Impress disponen de otras pruebas de radiodiagnóstico, puedes ponerte en contacto con nosotros. Además, podemos asesorarte con otros tratamientos dentales previos a tu tratamiento de ortodoncia.

Tipos de Radiografías Intraorales según el receptor de la imagen

Las radiografías intraorales con película son una modalidad de diagnóstico en la que se utiliza una película sensible a los rayos X para obtener imágenes de los dientes, las raíces dentales y los tejidos óseos circundantes. En este procedimiento, la película se coloca directamente dentro de la cavidad oral, generalmente entre los dientes y las encías, mientras que una fuente de rayos X emite radiación sobre la zona a explorar. Después de cada exposición, la película debe ser procesada (revelada) en un proceso químico que permite que la imagen latente se convierta en una imagen visible.

Una vez revelada, la película se convierte en un registro único y definitivo de esa radiografía específica. Este tipo de radiografías son de uso unico. En esta modalidad, se utiliza tecnología digital para capturar y procesar imágenes. Las placas de fósforo están hechas de un material sensible a la radiación, similar a la película tradicional, pero con la ventaja de que pueden almacenar temporalmente la información capturada por los rayos X. Durante el procedimiento, la placa se coloca dentro de la cavidad oral, de la misma manera que una película convencional, pero en lugar de ser revelada químicamente, la imagen es leída mediante un escáner especial.

Este escáner digitaliza la imagen almacenada en la placa y la transfiere a un sistema informático, donde puede ser visualizada, almacenada y procesada para su diagnóstico y análisis posterior. Los sensores digitales de radiografía directa (DR) son dispositivos electrónicos que capturan imágenes de rayos X y las convierten directamente en señales digitales. A diferencia de los sistemas convencionales (como las películas tradicionales o las placas de fósforo), estos sensores no requieren ningún tipo de revelado físico ni escaneo posterior.

Los tamaños de las radiografías intraorales son prácticamente los mismos para las películas tradicionales, sensores digitales y placas de fósforo, la numeración de los dispositivos varía ligeramente dependiendo de la tecnología. Las películas tradicionales y las placas de fósforo comparten una numeración similar, mientras que los sensores digitales a menudo tienen una numeración diferente, pero en general, los tamaños corresponden a las mismas categorías de diagnóstico, como dientes anteriores, dientes posteriores y arcadas grandes.

Películas tradicionales y Placas de fosforo.

• Tamaño 0: Diseñado para niños pequeños.
• Tamaño 1: Adecuado para niños mayores y algunos adultos con bocas pequeñas.
• Tamaño 3: Más largo que el tamaño 2.

Sensor

• Sensor Tipo 0: Este tamaño es el más pequeño y se utiliza principalmente para pacientes pediátricos debido a sus bocas más pequeñas. También es útil en áreas muy reducidas donde los sensores de mayor tamaño no caben cómodamente.
• Sensor Tipo 1: Este tamaño se utiliza para capturar imágenes de dientes anteriores en adultos. Es una opción intermedia que proporciona un buen equilibrio entre comodidad y cobertura de la zona a radiografiar.
• Sensor Tipo 2: Este es el tamaño más comúnmente utilizado tanto para niños mayores como para adultos. Es el tamaño estándar y cubre la mayoría de las necesidades de diagnóstico intraoral, incluyendo periapicales y bitewings.
• Sensor Tipo 3: Este tamaño no es tan comúnmente utilizado, pero es ideal para capturas bitewing extendidas. Permite obtener más información de áreas más grandes en una sola imagen, lo que puede ser práctico para ciertos diagnósticos periodontales y detección de caries interproximales.

Equipamiento y Materiales Necesarios para Radiografías Dentales

Para obtener radiografías de calidad, a parte de las películas o sensores, es fundamental contar con el equipamiento adecuado y los materiales complementarios. A continuación, se describen los elementos clave que garantizan una toma de imágenes radiográficas eficaz, segura y precisa.

• Máquina de Rayos X Dental: Es el equipo principal que emite los rayos X necesarios para crear las imágenes.
• Delantales de Plomo: Son utilizados por el paciente para proteger las áreas no irradiadas, como la zona abdominal, del impacto de los rayos X. Están hechos de plomo o materiales equivalentes que bloquean eficazmente la radiación.
• Protectores de Tiroides: Son dispositivos de protección que se colocan alrededor del cuello del paciente para proteger la tiroides, una glándula particularmente sensible a la radiación.
• Posicionadores de radiografía: Son dispositivos utilizados para colocar y mantener la película o el sensor en la posición correcta dentro de la boca del paciente. Los posicionadores ayudan a garantizar que las imágenes sean precisas y reproducibles, reduciendo la necesidad de repetir las radiografías debido a errores de posicionamiento.
• Procesador de imágenes: En el caso de las radiografías digitales, un procesador de imágenes es necesario para visualizar y analizar las radiografías en una computadora.
• Revelado (en sistemas analógicos): Liquido revelador para el proceso de radiografías analógicas.

Beneficios y Precauciones de las Radiografías Dentales

Las radiografías dentales son mucho más que simples imágenes; son una ventana al mundo oculto de la salud bucal. Muchas condiciones dentales comienzan de manera silenciosa, sin síntomas evidentes hasta que alcanzan etapas avanzadas. Las radiografías permiten identificar caries entre los dientes, infecciones en las raíces, quistes o tumores en sus fases iniciales, cuando son más fáciles y menos costosos de tratar.

Desde una simple obturación hasta un complejo tratamiento de implantes, las radiografías proporcionan la información necesaria para realizar intervenciones con máxima precisión y seguridad. Las radiografías no solo sirven para diagnosticar, sino también para monitorear la evolución de tratamientos y condiciones. Contrario a lo que muchos piensan, la cantidad de radiación en los equipos modernos es extremadamente baja. Alta precisión y detalle: Proporcionan imágenes de alta resolución, lo que permite observar detalles minuciosos de los dientes, las raíces y las estructuras óseas circundantes. ¿Sabías que las radiografías dentales modernas, especialmente las digitales, emiten una cantidad de radiación extremadamente baja?

Avances en Radiología Dental

La radiología dental ha avanzado significativamente en las últimas décadas, gracias a la adopción de tecnologías innovadoras que han transformado la obtención, procesamiento y análisis de imágenes. Destacan los sistemas digitales, que permiten obtener imágenes de alta resolución al instante, y las técnicas tridimensionales como la tomografía computarizada de haz cónico, que brindan una visión completa de las estructuras orales y maxilofaciales. La integración de software especializado y herramientas de inteligencia artificial ha facilitado la detección automática de patologías y una planificación más precisa de tratamientos complejos, como implantes y ortodoncia.

Modelos de Estudio en Odontología

Los modelos de estudio son moldes que se toman de la boca de los pacientes. Pueden ser en escayola o digitales, y representan la copia exacta de dicha boca, para poder estudiarla a la perfección y poder planificar un tratamiento. Ya que permiten analizar y observar la interacción de los dientes y detectar si la oclusión no se está realizando correctamente. Poder estudiar tan de cerca y cómodamente los modelos de estudio, permite detectar si los dientes son demasiado grandes o demasiado pequeños, si la forma es o no la adecuada o por ejemplo, si hay espacios entre ellos. Las radiografías y las imágenes ayudan a mostrar a los pacientes el estado de su boca. ¿Cómo explica el profesional dental esa parte? El resultado es un modelo digital realista, que se puede manipular en el espacio, rotarlo y observarlo desde todos los ángulos, como se haría con uno físico. En este caso, con ayuda de moldes rellenos de una mezcla adecuada de yeso dental y agua, se toman impresiones de la arcada superior e inferior del paciente - primero una y luego otra.

Estudio de Ortodoncia

No todas las personas somos iguales, tampoco lo son nuestros dientes. A la hora de elegir una ortodoncia u otra son muchos los aspectos a tener en cuenta. Objetivo: tener una dentadura perfecta, bonita y saludable. ¿Cuál es la mejor manera de conseguirlo? Sin duda, gracias a los maravillosos efectos de la ortodoncia. No importa la edad que tengamos para empezar un tratamiento de ortodoncia, los hay de varios tipos, desde las más sencillas hasta ortodoncias más complejas que se alargarán más en el tiempo.

Este “punto cero” de la ortodoncia, engloba una serie de pruebas y análisis que marcarán los procesos siguientes en busca de un resultado satisfactorio y brillante para el paciente. Un estudio de ortodoncia lo que hace es estudiar los huesos para así analizar cómo es la mordida del paciente y con ello, detectar la causa de los posibles problemas de oclusión. En el proceso, se realizan diferentes pruebas para dar con la ortodoncia más recomendable y que mejores resultados ofrecerá al cabo de un tiempo.

La radiografía lateral del cráneo o cefalometría como su propio nombre indica se realiza de perfil para comprobar las proporciones del cráneo y que éstas sean las adecuadas. Por su parte, la ortopantomografía o radiografía panorámica es, en este caso, una radiografía frontal del paciente. En ella se toman imágenes de todas las piezas dentales pero también del cráneo, maxilares, etc. Esta prueba es importante ya que gracias a ella podemos conocer el estado de las raíces de los dientes, el tejido óseo, las coronas… En definitiva, nos ofrece una información que a simple golpe de vista o pese a un estudio visual más pormenorizado no podrías ni tan siquiera vislumbrar. El estudio fotográfico es importante también en un estudio de ortodoncia porque en las fotos tomadas el ortodoncista puede ver las proporciones del rostro, malposiciones, problemas de oclusión que afectan al físico del paciente… Se suelen realizar siempre tres imágenes: lateral, frontal con la boca cerrada y frontal sonriendo. Aunque también se sacan fotos del interior de la boca. Y por último, en un estudio de ortodoncia es fundamental la toma de modelos. Esto es una réplica a escala de la boca para poder ver con claridad las formas y las distancias.

Una vez se obtienen todas las pruebas del paciente, los especialistas se reúnen, analizan estos ensayos y ponen en común que tratamiento de ortodoncia es mejor para cada caso en particular. Llámanos cuando quieras.
